보안 카메라용 384x288 해상도 12μm 픽셀 크기 비냉각 LWIR 열화상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | MICO412 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 유형 | 비냉각식 카메라 모듈 | 해결 | 384x288 / 12μm |
|---|---|---|---|
| 프레임 속도 | 25Hz/30Hz/50Hz | NETD | <30mK |
| 일반적인 전력 소비 | <1.1W | 무게 | 77g 이하 |
| 강조하다 | 장파장 적외선 열사진법 보안 카메라,비냉각 열사진법 보안 카메라,400x300 열 보안 카메라 |
||
제품 설명

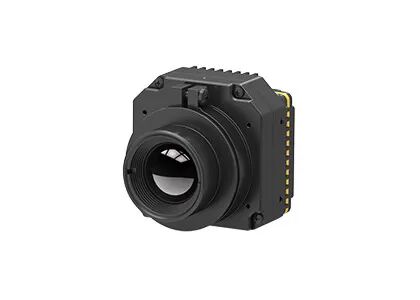

LWIR 384x288 / 12μm 비냉각 통합형 열화상 모듈 보안 카메라
제품 개요
MICO412 초소형 적외선 카메라 코어는 384×288 해상도의 적외선 검출기, 다양한 광학 렌즈 옵션, 이미지 처리 보드 및 견고한 구조 프레임을 특징으로 합니다. 백엔드 플랫폼으로 아날로그 또는 디지털 비디오를 전송하여 통합합니다. 더 큰 배열을 통해 MICO412는 다양한 고객의 요구를 충족합니다.
센서마이크로의 비냉각 적외선 검출기 및 열화상 모듈은 스마트 시티 도로 교통 모니터링, 인프라 모니터링, 산업 지역 화재 보안, 조기 화재 감지, 항만 보호, 국경 보안, 경계 감시 및 해상 순찰을 포함한 보안 모니터링 시스템에 광범위하게 사용 및 통합될 수 있습니다.
주요 특징
- 저비용 및 에너지 효율적인 솔루션
- 자체 개발한 384×288/12μm 웨이퍼 레벨 적외선 검출기를 탑재하여 명확한 비용 이점 제공
- 높은 에너지 효율을 위한 전용 ASIC 칩 통합
- 최적화된 SWaP
- 초소형 크기: 22.2×22.2×27.2mm (렌즈 제외)
- 경량: 30.3±2g
- 저전력 소비: 680mW
- 쉬운 개발 및 빠른 통합
- 추가 개발 없이 CVBS/USB/MIPI 표준을 지원하는 네이티브 아날로그 또는 디지털 비디오 출력 제공
- 최소한의 구조 설계 노력으로 쉬운 장착
제품 사양
| 모델 | MICO412 |
|---|---|
| IR 검출기 | 민감 재료: VOx |
| 해상도: 384×288 | |
| 픽셀 크기: 12μm | |
| NETD: ≤30mK/F1.0/25℃ | |
| 스펙트럼 응답: 8~14μm | |
| 광학 렌즈 | 초점/F#: 4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0 |
| 시야각: 51°(H)×39°(V) | 28.4°(H)×21.5°(V) | 20°(H)×15°(V) | |
| 탐지 범위 (8픽셀) | 99m (키 178cm 사람) |
| 360m (4m×3m 차량) | |
| 유형 | 고정 초점 비열: 첫 번째 렌즈 밀봉/코팅 IP67 |
| 이미지 처리 | 아날로그 비디오: PAL(기본값) / NTSC |
| 디지털 비디오: USB/MIPI | |
| 프레임 속도: 25Hz/30Hz/50Hz | |
| 시작 시간: ≤6s | |
| 이미지 알고리즘: NUC/DRC/DNS/DDE/SFFC | |
| 의사 색상 | 11가지 유형 - 사용자 정의 가능 |
| 전기 인터페이스 | 표준 외부 인터페이스: 3PIN 인터페이스(A1251-WV-S-3P) | 9PIN 인터페이스(A1251-WV-S-9P) | 26PIN 인터페이스(DF56C-26S-0.3V-51) |
| 비디오 인터페이스: CVBS | USB | MIPI | |
| 전원 공급 | 공급 전압: DC: 5V~24V |
| 안정적인 전력 소비: ≤680mW@5V, 23±3℃ | |
| 기계적 | 치수: 22.2mm×22.2mm×27.2mm (L×W×H) |
| 무게: 30.3±3g | |
| 환경 적응성 | 작동 온도: -40℃~+70℃ |
| 보관 온도: -45℃~+85℃ | |
| 습도: 5%~95%, 비응축성 | |
| 진동: 랜덤 진동, 5.35grms, 3축 | |
| 충격: 반 사인파, 40g/11ms, 3축, 6 방향 | |
| 인증 | RoHS2.0/Reach |
산업 응용 분야
MICO412 열 적외선 카메라 모듈은 인구 밀도가 낮은 지역, 24/7 전천후 모니터링 및 열악한 날씨 지역을 포함한 장거리 모니터링 시스템 및 복잡한 환경에 적합합니다.
표준화된 서비스
- 완전한 문서: 제품 설명서, 설정 가이드 및 즉시 구현을 위한 선택 참조
- 개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개변수 검증
- 고급 개발자 도구 키트: 심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구
- 원격 기술 지원: 신속한 응답 및 적시 해결을 통한 24/7 지원
- 보증: 최적의 성능 복원을 위한 정품 부품 및 엄격한 공정 준수
자주 묻는 질문
적외선 검출기 / 열화상 센서란 무엇인가요?
적외선은 인간의 눈으로 볼 수 없습니다. 적외선 검출기 / 열화상 센서는 적외선 복사 및 열 에너지에 반응하여 전기 신호로 변환한 다음 가시 열 이미지를 출력하는 광전 장치입니다.
WLP란 무엇인가요?
WLP는 웨이퍼 레벨 패키지를 의미합니다. 전체 MEMS 웨이퍼에 고진공 패키징을 직접 완료한 후, 스크라이빙 및 절단을 통해 단일 적외선 센서를 만드는 공정입니다. 금속 패키지 및 세라믹 패키지와 함께 비냉각 적외선 검출기의 세 가지 주요 패키지 형식입니다.
WLP의 장점은 무엇인가요?
WLP IR 검출기는 소비자 전자 제품 시장에 적외선 기술을 적용하는 데 필요한 소형화 및 저비용 요구 사항을 충족하도록 특별히 설계되었습니다. 센서마이크로의 대량 생산 능력은 신흥 시장의 더 많은 새로운 응용 프로그램을 촉진하기 위해 다양한 WLP 적외선 모듈 솔루션을 제공합니다.
