가스 누출 감지를 위한 30μM MWIR에 의하여 냉각되는 열 화상 진찰 감지기 320x256

원래 장소 무한, 후베이 성, 중국
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 C330M G
최소 주문 수량 1개 부분
가격 Negotiable
지불 조건 L/C (신용장), 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기능 가스 누출 감지 저온 냉각기 RS058/RS058I/LS734
검출기 해상 320x256 화소 크기 30μm
NETD ≤15mK 스펙트럼 범위 3.2±0.1~3.5±0.1μm
하이 라이트

30uM 냉각 열화상 센서

,

MWIR 열화상 센서 320x256

메시지를 남겨주세요
제품 설명

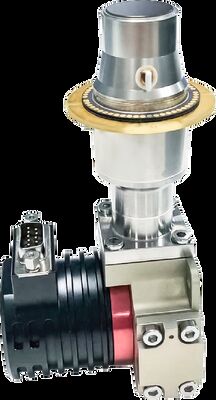

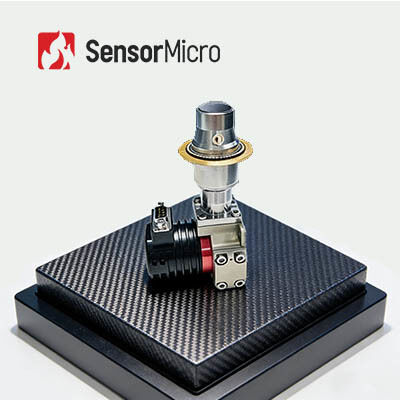

가스 누출 시각화를 위한 320x256 30μM MWIR 냉각 열화상 센서



제품 설명



C330M-G 냉각식 적외선 감지기는 3.2~3.5μm 파장의 대상물의 적외선을 전기 신호로 변환하는 기능으로 VOCs 가스 누출 감지를 위해 특별히 개발되었습니다.외부 기계 인터페이스, 광학 인터페이스 및 전자 인터페이스가 일반적으로 사용되며 확장할 수 있습니다.C330M-G는 대기 환경 모니터링 및 가스 누출 감지, 오염 물질 배출, 석유 화학 공장 및 정유소의 화학 가스 감지에 널리 사용할 수 있습니다.



주요 특징



광학 가스 이미징
• 장거리 비접촉 감지
• 고효율, 안전 및 광범위한 가스 누출 감지

고감도
• 고감도 냉각 적외선 감지기, 낮은 가스 농도 및 느린 가스 흐름 적용에 매우 효율적입니다.
• 효과적인 누출 감지에는 알칸, 알켄, 알코올, 벤젠, 케톤 및 기타 가스가 포함됩니다.

사용자의 요구 사항에 맞게 설계
• 방폭 인증을 위한 12V 전원 공급 장치 지원
• 경량화, 저전력화, 장수명화, 고신뢰성을 실현한 다양한 냉동기
• 맞춤형 스펙트럼 범위: 3μm~5μm MWIR(더 많은 가스 감지 유형: CO, CO2 등)



제품 상세 사항



모델 C330M-G
민감한 소재 HgCdTe/MCT
해결 320×256
픽셀 크기 30μm
스펙트럼 범위 3.2μm±0.1μm~3.5μm±0.1μm (사용자 정의 범위: 3μm~5μm)
작업 모드 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍
충전 용량 36Me-/12Me-
다이나믹 레인지 ≥80dB
출력 수 1 또는 4;출력당 최대 6.6MHz
일반적인 NETD 10mK(F1.5)
유효 픽셀 비율 ≥99.5%
응답 불균일 ≤8%
냉동기 RS058 RS058I LS734
쿨러 유형 일체형 로터리 스털링 쿨러 일체형 로터리 스털링 쿨러 선형 로터리 스털링 쿨러
안정적인 전력 소비 ≤7W ≤7W ≤10W
최대전력 소비 ≤15W ≤15W ≤45W
전원 공급 장치 24V DC 12V DC 24V DC
냉각 시간 ≤6min30s ≤7분 ≤5min
사이즈(mm) 142x58.5x71 142×58.5×71 압축기 Φ46×122
듀어 Φ40×114
무게 ≤600g ≤600g ≤1.2kg
작동 온도 -45°C ~ +71°C



산업 응용



C330M-G 가스 누출 감지 냉각식 MWIR 열화상 감지기는 강력한 개발 능력을 가진 고객에게 사용됩니다.이 냉각식 열 센서를 통합하여 보이지 않는 VOC(휘발성 유기 화합물)를 감지하고 시각화하여 추가 손상을 방지할 수 있습니다.이러한 가스에는 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부탄온, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등이 포함됩니다.



전시회



가스 누출 감지를 위한 30μM MWIR에 의하여 냉각되는 열 화상 진찰 감지기 320x256 0



자주 묻는 질문



1.적외선 열화상이란?

자연에서 온도가 절대 영도(-273℃)보다 높은 모든 물체는 적외선을 방출할 수 있습니다.적외선 카메라 감지기를 사용하여 대상 자체와 배경 사이의 적외선 복사 온도 차이를 측정하면 열화상이라고도 하는 다른 적외선 이미지를 얻을 수 있습니다.



2. 적외선 감지기는 어떻게 작동합니까?

목표물에서 방출된 적외선은 열 감지기의 감지 범위에 들어가고 적외선 감지기는 다른 세기의 복사 신호를 해당 전기 신호로 변환한 다음 증폭 및 비디오 처리를 통해 적외선 이미지를 형성합니다. 육안.



3.냉각 적외선 감지기의 장점은 무엇입니까?

냉각된 적외선 초점면 검출기는 검출기 듀어 쿨러(ddc)에 의해 제공되는 저온에서 작동합니다.비냉각식 적외선 감지기보다 감도가 높으며 미세한 온도차를 구별할 수 있습니다.10km 이상 떨어진 매우 먼 거리에 있는 물체를 감지, 식별 및 인식할 수 있습니다.냉각식 감지기의 구조는 매우 복잡하여 비냉각식 감지기보다 비용이 상대적으로 높습니다.
