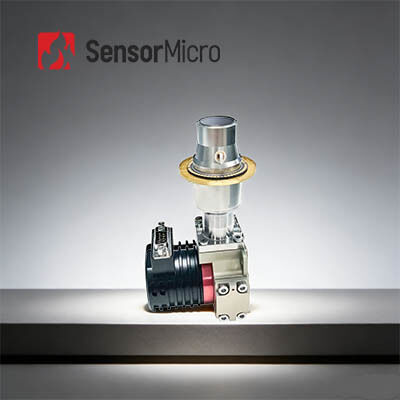

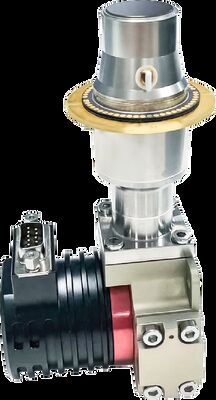

회전하는 스털링 냉각기를 가진 냉각된 MWIR 열 화상 진찰 감지기 320x256
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 가스 누출 감지 | 저온 냉각기 | RS058/RS058I/LS734 |
|---|---|---|---|
| 검출기 해상 | 320x256 | 화소 크기 | 30μm |
| NETD | ≤15mK | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
| 하이 라이트 | 회전식 스털링 쿨러 열화상 센서,냉각 MWIR 열화상 센서 |
||
제품 설명
320x256 30μM MWIR는 가스 누출을 시각화하기 위한 열 이미지 센서를 냉각했습니다.
제품 설명
C330M-G 냉각식 적외선 감지기는 3.2~3.5μm 파장의 대상 적외선을 전기 신호로 변환하는 기능을 갖춘 VOCs 가스 누출 감지용으로 특별히 개발되었습니다.외부 기계 인터페이스, 광학 인터페이스 및 전자 인터페이스가 일반적으로 사용되며 확장될 수 있습니다.C330M-G는 대기 환경 모니터링 및 가스 누출 감지, 오염 물질 배출, 석유 화학 플랜트 및 정유 공장의 화학 가스 감지에 널리 사용될 수 있습니다.
주요 특징
광학 가스 이미징
• 장거리 비접촉 감지
• 고효율, 안전하고 광범위한 가스 누출 감지
고감도
• 고감도 냉각 적외선 감지기, 낮은 가스 농도 및 느린 가스 흐름 적용에 매우 효율적
• 효과적인 누출 감지에는 알칸, 알켄, 알코올, 벤젠, 케톤 및 기타 가스가 포함됩니다.
사용자의 요구 사항을 위한 설계
• 방폭 인증을 위한 12V 전원 공급 장치 지원
• 경량, 저전력, 장수명, 고신뢰성을 위한 다양한 극저온 냉각기
• 맞춤형 스펙트럼 범위: 3μm~5μm MWIR(더 많은 가스 감지 유형: CO, CO2 등)
제품 상세 사항
| 모델 | C330M-G | ||
| 민감한 소재 | HgCdTe/MCT | ||
| 해결 | 320×256 | ||
| 픽셀 크기 | 30μm | ||
| 스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm (맞춤형 범위: 3μm~5μm) | ||
| 작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | ||
| 충전 용량 | 36미-/12미- | ||
| 다이내믹 레인지 | ≥80dB | ||
| 출력 수 | 1 또는 4;최대 6.6MHz/출력 | ||
| 일반 NETD | 10mK(F1.5) | ||
| 유효 픽셀 속도 | ≥99.5% | ||
| 응답 비균일성 | ≤8% | ||
| 극저온 냉각기 | RS058 | RS058I | LS734 |
| 냉각기 유형 | 일체형 회전식 스털링 냉각기 | 일체형 회전식 스털링 냉각기 | 선형 회전식 스털링 냉각기 |
| 안정적인 전력 소비 | ≤7W | ≤7W | ≤10W |
| 최대전력 소비 | ≤15W | ≤15W | ≤45W |
| 전원 공급 장치 | 24V DC | 12V DC | 24V DC |
| 냉각 시간 | ≤6분30초 | ≤7분 | ≤5분 |
| 크기(mm) | 142x58.5x71 | 142×58.5×71 | 압축기 Φ46×122 듀어 Φ40×114 |
| 무게 | ≤600g | ≤600g | ≤1.2kg |
| 작동 온도 | -45°C ~ +71°C | ||
산업용 애플리케이션
C330M-G 가스 누출 감지 냉각식 MWIR 열화상 감지기는 강력한 개발 능력을 갖춘 고객을 위해 사용됩니다.이 냉각 열 센서를 통합하면 눈에 보이지 않는 VOC(휘발성 유기 화합물)를 감지하고 시각화하여 추가 손상을 방지할 수 있습니다.이러한 가스에는 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 자일렌, 에틸벤젠 등이 포함됩니다.
전시회
FAQ
1.비냉각식 초점면 배열 마이크로볼로미터는 어떻게 작동하나요?
적외선 방사 열 효과의 원리를 사용하여 냉각되지 않은 적외선 감지기는 적외선 흡수 물질로 적외선 방사 에너지를 열 에너지로 변환하여 민감한 물질의 온도를 상승시킵니다.그런 다음 민감한 재료의 특정 물리적 매개 변수가 그에 따라 변경되고 물체 감지를 실현하도록 설계된 특정 변환 메커니즘을 통해 전기 신호 또는 가시 광선 신호로 변환됩니다.
2. 냉각되지 않은 적외선 감지기의 장점은 무엇입니까?
비냉각식 적외선 초점면 검출기는 IDCA(Integrated Dewar Cooler Assembly) 장치가 필요하지 않으며 실온에서 작동할 수 있습니다.빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등의 장점이 있습니다.비냉각식 적외선 초점면 검출기의 감도는 냉각식 적외선 검출기만큼 좋지는 않지만 수년간의 개발 끝에 비용 성능이 냉각식 검출기보다 분명히 우수하여 적용 전망이 더 넓습니다.
