320x256 MWIR는 VOC 시각화를 위한 열 화상 진찰 감지기 24V DC를 냉각했습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x기능 | 가스 누출 감지 | 저온 냉각기 | RS058/RS058I/LS734 |
---|---|---|---|
검출기 해상 | 320x256 | 화소 크기 | 30μm |
NETD | ≤15mK | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
하이 라이트 | 열 화상 센서를 시각화하는 VOCs,VOCs MWIR 열 화상 센서,24VDC 광학 가스 이미징 센서 |
320x256 30μM MWIR는 가스 누출을 시각화하기 위한 열 이미지 센서를 냉각했습니다.

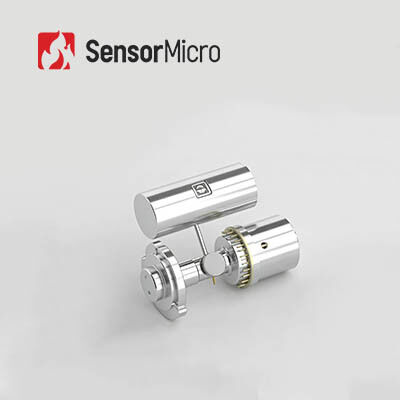

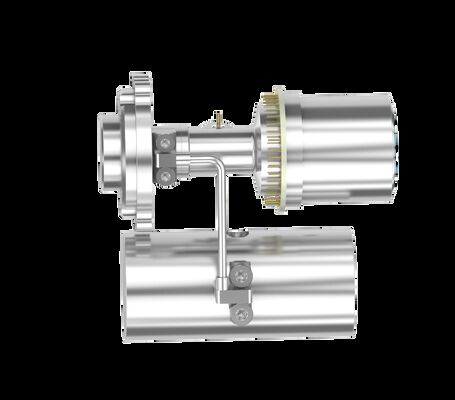

C330M-G 냉각식 적외선 감지기는 3.2~3.5μm 파장의 대상 적외선을 전기 신호로 변환하는 기능을 갖춘 VOCs 가스 누출 감지용으로 특별히 개발되었습니다.외부 기계 인터페이스, 광학 인터페이스 및 전자 인터페이스가 일반적으로 사용되며 확장될 수 있습니다.C330M-G는 대기 환경 모니터링 및 가스 누출 감지, 오염 물질 배출, 석유 화학 플랜트 및 정유 공장의 화학 가스 감지에 널리 사용될 수 있습니다.
광학 가스 이미징
• 장거리 비접촉 감지
• 고효율, 안전하고 광범위한 가스 누출 감지
고감도
• 고감도 냉각 적외선 감지기, 낮은 가스 농도 및 느린 가스 흐름 적용에 매우 효율적
• 효과적인 누출 감지에는 알칸, 알켄, 알코올, 벤젠, 케톤 및 기타 가스가 포함됩니다.
사용자의 요구 사항을 위한 설계
• 방폭 인증을 위한 12V 전원 공급 장치 지원
• 경량, 저전력, 장수명, 고신뢰성을 위한 다양한 극저온 냉각기
• 맞춤형 스펙트럼 범위: 3μm~5μm MWIR(더 많은 가스 감지 유형: CO, CO2 등)
모델 | C330M-G | ||
민감한 소재 | HgCdTe/MCT | ||
해결 | 320×256 | ||
픽셀 크기 | 30μm | ||
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm (맞춤형 범위: 3μm~5μm) | ||
작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | ||
충전 용량 | 36미-/12미- | ||
다이내믹 레인지 | ≥80dB | ||
출력 수 | 1 또는 4;최대 6.6MHz/출력 | ||
일반 NETD | 10mK(F1.5) | ||
유효 픽셀 속도 | ≥99.5% | ||
응답 비균일성 | ≤8% | ||
극저온 냉각기 | RS058 | RS058I | LS734 |
냉각기 유형 | 일체형 회전식 스털링 냉각기 | 일체형 회전식 스털링 냉각기 | 선형 회전식 스털링 냉각기 |
안정적인 전력 소비 | ≤7W | ≤7W | ≤10W |
최대전력 소비 | ≤15W | ≤15W | ≤45W |
전원 공급 장치 | 24V DC | 12V DC | 24V DC |
냉각 시간 | ≤6분30초 | ≤7분 | ≤5분 |
크기(mm) | 142x58.5x71 | 142×58.5×71 | 압축기 Φ46×122 듀어 Φ40×114 |
무게 | ≤600g | ≤600g | ≤1.2kg |
작동 온도 | -45°C ~ +71°C |
C330M-G 가스 누출 감지 냉각식 MWIR 열화상 감지기는 강력한 개발 능력을 갖춘 고객을 위해 사용됩니다.이 냉각 열 센서를 통합하면 눈에 보이지 않는 VOC(휘발성 유기 화합물)를 감지하고 시각화하여 추가 손상을 방지할 수 있습니다.이러한 가스에는 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 자일렌, 에틸벤젠 등이 포함됩니다.
FAQ
1.NETD란 무엇입니까?
NETD는 "노이즈 등가 온도 차이"를 나타냅니다.이것은 열화상 감지기가 이미지에서 매우 작은 열복사 차이를 얼마나 잘 구별할 수 있는지에 대한 척도입니다.NETD는 일반적으로 밀리켈빈(mK)으로 표시됩니다.일반적으로 NETD 수치가 낮을수록 열 감도가 높다는 것을 나타냅니다.
2. SWaP3란?
SWaP3는 크기, 무게, 전력, 성능 및 가격을 나타냅니다.적외선 산업의 기술 동향을 나타냅니다.
3. DRI란 무엇입니까?
DRI는 일반적으로 열화상 시스템의 감지, 인식 및 식별 거리를 의미합니다.열화상 시스템의 성능을 판단하는 중요한 매개변수입니다.
4. 열화상에 적합한 의사 색상을 선택하는 방법은 무엇입니까?
- 회색 흰색은 온도차가 적은 대상에 더 적합합니다.
- 빨간색과 파란색은 문제 지점을 찾아야 하는 장면에 더 적합합니다.
- 아이언 레드는 전력 산업의 표준 색상 팔레트입니다.
참고: 어떤 팔레트를 선택하든 열 온도는 전혀 변하지 않습니다.
