가스 누출 탐지를 위한 냉각된 광학적인 가스 화상 진찰 Mwir 사진기 단위 30uM
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 가스 누출 감지 | 저온 냉각기 | RS058/RS058I |
|---|---|---|---|
| 검출기 해상 | 320x256 | 화소 크기 | 30μm |
| NETD | 10mK (F1.5) | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
| 하이 라이트 | 냉각식 Mwir 카메라 모듈,가스 이미징 Mwir 카메라 모듈,광학 가스 이미징 Mwir 모듈 |
||
제품 설명

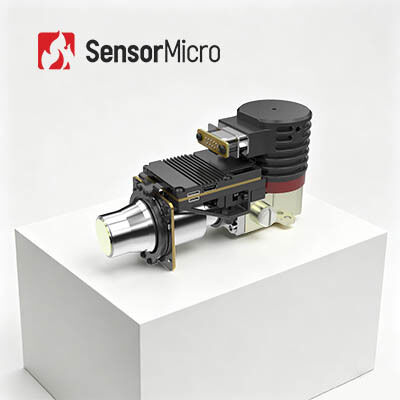

가스 누출 시각화를 위한 320x256 30μM MWIR 냉각 광학 가스 화상 진찰 열 단위
제품 설명
EYAS330G 냉각식 AD 모듈은 C330M-G 냉각식 적외선 감지기를 기반으로 개발되었으며 고성능 신호 처리 회로를 갖추고 있습니다.빠른 광학 가스 이미징 시스템 통합을 시작하기 어려운 고객을 위한 액셀러레이터입니다.적외선 기술을 활용하여 보이지 않는 휘발성 유기 화합물(VOC) 누출을 빠르고 효과적으로 감지하여 석유화학 기업의 생산, 운송 및 가공 시 안전을 보장할 수 있습니다.
주요 특징
개발 주기 단축
• 고성능 신호 처리 회로를 채택하여 아날로그 신호를 디지털 신호로 변환
• 방폭 인증을 위한 12V 전원 공급 장치 지원
쉽고 빠른 통합
• Cameralink 인터페이스 출력 16비트 RAW 데이터, 직렬 포트 제어
• 검출기와 치수가 일치하는 일체형 구조
제품 상세 사항
| 모델 | EYAS330G | EYAS330G2 |
| 성능 | ||
| 해결 | 320×256 | |
| 픽셀 크기 | 30μm | |
| 냉동기 | RS058 | RS058I |
| 스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm | |
| 냉각시간(25℃) | ≤6min30s | ≤7분 |
| 일반적인 NETD | 10mK(F1.5) | |
| 작업 모드 | ||
| 프레임 속도 | 1~200Hz(조정 가능) | |
| 작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | |
| 전기 사양 | ||
| 표준 외부 인터페이스 | QSH 60핀 | |
| 디지털 비디오 | Cameralink 출력: 16비트 원시 데이터 | |
| 외부 동기화 | CC1: INT 프레임 외부 동기화 CC2: MC 외부 동기화 |
|
| 의사소통 | Cameralink 직렬 포트: TFG+/-, TC+/-, 9600bps | |
| 전원 공급 장치 | 채널 1 이미징 패널: 5V 채널 1 냉동기: 24V |
채널 1 이미징 패널: 5V 채널 1 냉동기: 12V |
| 안정적인 전력 소비 | 7W | |
| 사이즈(mm) | 142×58.5×71 | |
| 무게 | ≤680g | |
| 작동 온도 | -40°C~+60°C | |
산업 응용
EYAS330G 냉각식 AD 모듈은 보이지 않는 VOC(휘발성 유기 화합물)를 시각화하고 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등
전시회
자주 묻는 질문
1.적외선 열화상이란?
자연에서 온도가 절대 영도(-273℃)보다 높은 모든 물체는 적외선을 방출할 수 있습니다.적외선 카메라 감지기를 사용하여 대상 자체와 배경 사이의 적외선 복사 온도 차이를 측정하면 열화상이라고도 하는 다른 적외선 이미지를 얻을 수 있습니다.
2. 적외선 감지기는 어떻게 작동합니까?
목표물에서 방출된 적외선은 열 감지기의 감지 범위에 들어가고 적외선 감지기는 다른 세기의 복사 신호를 해당 전기 신호로 변환한 다음 증폭 및 비디오 처리를 통해 적외선 이미지를 형성합니다. 육안.
3.냉각 적외선 감지기의 장점은 무엇입니까?
냉각된 적외선 초점면 검출기는 검출기 듀어 쿨러(ddc)에 의해 제공되는 저온에서 작동합니다.비냉각식 적외선 감지기보다 감도가 높으며 미세한 온도차를 구별할 수 있습니다.10km 이상 떨어진 매우 먼 거리에 있는 물체를 감지, 식별 및 인식할 수 있습니다.냉각식 감지기의 구조는 매우 복잡하여 비냉각식 감지기보다 비용이 상대적으로 높습니다.
