가스 누출 시각화를 위한 320x256 MWIR 냉각 광학 가스 이미징 열 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 가스 누출 감지 | 저온 냉각기 | RS058/RS058I |
|---|---|---|---|
| 검출기 해상 | 320x256 | 화소 크기 | 30μm |
| NETD | 10mK (F1.5) | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
| 하이 라이트 | 광학 가스 이미징 열 모듈,320x256 광학 가스 이미징,MWIR 가스 열 이미징 모듈 |
||
제품 설명

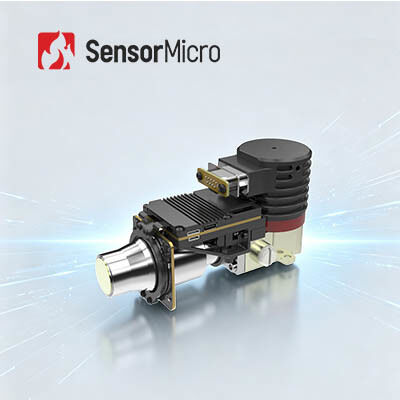

가스 누출 시각화를 위한 320x256 30μM MWIR 냉각 광학 가스 화상 진찰 열 단위
제품 설명
EYAS330G 냉각식 AD 모듈은 C330M-G 냉각식 적외선 감지기를 기반으로 개발되었으며 고성능 신호 처리 회로를 갖추고 있습니다.빠른 광학 가스 이미징 시스템 통합을 시작하기 어려운 고객을 위한 액셀러레이터입니다.적외선 기술을 활용하여 보이지 않는 휘발성 유기 화합물(VOC) 누출을 빠르고 효과적으로 감지하여 석유화학 기업의 생산, 운송 및 가공 시 안전을 보장할 수 있습니다.
주요 특징
개발 주기 단축
• 고성능 신호 처리 회로를 채택하여 아날로그 신호를 디지털 신호로 변환
• 방폭 인증을 위한 12V 전원 공급 장치 지원
쉽고 빠른 통합
• Cameralink 인터페이스 출력 16비트 RAW 데이터, 직렬 포트 제어
• 검출기와 치수가 일치하는 일체형 구조
제품 상세 사항
| 모델 | EYAS330G | EYAS330G2 |
| 성능 | ||
| 해결 | 320×256 | |
| 픽셀 크기 | 30μm | |
| 냉동기 | RS058 | RS058I |
| 스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm | |
| 냉각시간(25℃) | ≤6min30s | ≤7분 |
| 일반적인 NETD | 10mK(F1.5) | |
| 작업 모드 | ||
| 프레임 속도 | 1~200Hz(조정 가능) | |
| 작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | |
| 전기 사양 | ||
| 표준 외부 인터페이스 | QSH 60핀 | |
| 디지털 비디오 | Cameralink 출력: 16비트 원시 데이터 | |
| 외부 동기화 | CC1: INT 프레임 외부 동기화 CC2: MC 외부 동기화 |
|
| 의사소통 | Cameralink 직렬 포트: TFG+/-, TC+/-, 9600bps | |
| 전원 공급 장치 | 채널 1 이미징 패널: 5V 채널 1 냉동기: 24V |
채널 1 이미징 패널: 5V 채널 1 냉동기: 12V |
| 안정적인 전력 소비 | 7W | |
| 사이즈(mm) | 142×58.5×71 | |
| 무게 | ≤680g | |
| 작동 온도 | -40°C~+60°C | |
산업 응용
EYAS330G 냉각식 AD 모듈은 보이지 않는 VOC(휘발성 유기 화합물)를 시각화하고 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등
우리의 제품 라인
자주 묻는 질문
1.적외선 감지기/열화상 센서란?
적외선은 사람의 눈으로 볼 수 없습니다.적외선 감지기/열화상센서는 적외선과 열에너지에 반응하여 전기신호로 변환하여 가시적인 열화상을 출력하는 광전기소자입니다.
2.WLP가 무엇인가요?
WLP는 웨이퍼 레벨 패키지를 나타냅니다.MEMS 웨이퍼 전체에 직접 고진공 패키징을 완성한 후 스크라이빙과 커팅을 하여 하나의 적외선 센서를 만드는 과정입니다.금속 패키지, 세라믹 패키지와 함께 비냉각 적외선 감지기의 3가지 주요 패키지 형식입니다.
3. WLP의 장점은 무엇입니까?
WLP IR 감지기는 소비자 가전 시장에 적외선 기술을 적용할 때 소형화 및 저비용 요구 사항을 충족하도록 특별히 설계되었습니다.대량 제조 기능을 갖춘 Global Sensor Technology는 이제 신흥 시장의 더 많은 새로운 애플리케이션을 지원하기 위해 다양한 WLP 적외선 모듈 솔루션을 제공하고 있습니다.
4.적외선 열화상이란?
적외선 열화상은 적외선과 열 에너지를 사용하여 물체에 대한 정보를 수집하여 가시성이 낮은 환경에서도 물체의 이미지를 공식화하거나 물체의 온도 정보를 얻는 방법입니다.
5.적외선 열화상은 어떻게 작동합니까?
적외선 열화상 시스템은 적외선 기술의 수동적 비접촉 감지 및 식별입니다.적외선을 통과할 수 있는 적외선 광학 시스템을 통해 초점면 배열 적외선 감지기에 장면의 적외선 복사를 집중시킵니다.열 감지기는 다른 세기의 복사 신호를 해당 전기 신호로 변환한 다음 증폭 및 비디오 처리를 통해 육안으로 관찰할 수 있는 적외선 이미지를 형성합니다.
6. Cryocooler의 품질을 측정하는 주요 요소는 무엇입니까?
긴 배터리 수명과 안정적인 작동은 냉동기의 품질을 측정하는 주요 요소입니다.GSTiR 극저온 냉각기는 작동 온도 범위가 넓고 신뢰성이 뛰어납니다.MTTF(Mean Time to Failures)는 10,000시간에 도달했으며 이는 24*7 부팅 작업 요구 사항을 충족합니다.
