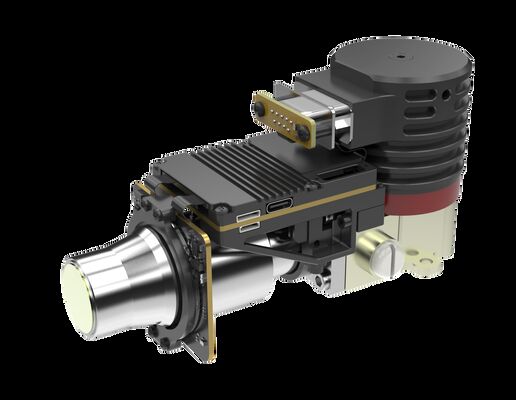

23mm 렌즈 MWIR 광학 가스 이미징 냉각 적외선 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x스타일 | 냉각 적외선 모듈 | 해결 | 320x256 / 30μm |
---|---|---|---|
NETD | ≤15mK | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
크기 | 155x67x80mm | 옵션 렌즈 | 고정 줌 |
하이 라이트 | MWIR 냉각 적외선 모듈,23mm 렌즈 냉각 적외선 모듈 |
가스 누출 시각화를 위한 23mm 렌즈 MWIR 광학 가스 화상 카메라
GAS330은 가스 누출 감지를 위한 냉각식 적외선 카메라 모듈입니다.320x256 / 30µm MCT 냉각 MWIR 적외선 감지기를 통합하여 육안으로 볼 수 없는 보이지 않는 휘발성 유기 화합물(VOC)을 시각화합니다.
가스 누출, 특히 유해한 휘발성 유기 화합물은 안전 생산에서 항상 무시할 수 없는 심각한 문제입니다.이러한 유해 가스가 빠져 나가거나 더 심하게 폭발하면 인명과 재산이 막대한 손실을 입게 됩니다.따라서 가스 누출 감지에 각별한 주의를 기울여야 합니다.
글로벌 센서 기술(GST)은 고객에게 다양한 적외선 열화상 통합 솔루션 전문 기술 지원과 가스 누출 감지의 전체 애프터 서비스를 제공합니다.카메라 제조업체는 적외선 모듈을 신속하게 통합하고 자체 가스 누출 감지 카메라를 쉽고 효율적으로 설계할 수 있습니다.
- 해상도: 320x256
- 픽셀 피치: 30µm
- NETD≤15mK, 고감도
- 스펙트럼 응답: 3.2µm±0.1µm~3.5µm±0.1µm
- 다양한 요구 사항에 따라 사용자 정의 가능한 파장
- DVP/CameraLink 인터페이스와 쉽게 통합
모델 | 가스330 | 가스330G2 |
성능 | ||
유형 | MWIR 냉각 열 모듈 | |
해결 | 320×256 | |
픽셀 크기 | 30μm | |
극저온 냉각기 | 스털링 쿨러 RS058 | 스털링 쿨러 RS058I |
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm | |
냉각시간(20℃) | ≤8min@25±3℃ | |
일반 NETD | ≤15mK@25±3℃ | |
프레임 속도 | 30Hz | |
가스 감지 유형 | 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등 | |
이미지 처리 | ||
이미징 제어 | 이미지 방향: 수평/수직/대각선 뒤집기 디지털 줌: 1~10X 연속 줌 의사 색상: ≥8 유형 불균일 보정 가스 강화 이미지 알고리즘 이미지 노이즈 감소 이미지 디테일 향상 동적 범위 압축 |
|
전기 사양 | ||
전기 포트 | 직렬 LVDS 포트(표준 CameraLink 프로토콜) 직렬 통신 포트(RS422) 외부 동기화 포트(RS422) 서버 포트(RS422) 전원 공급 장치 |
|
아날로그 비디오 | 단짝 | |
디지털 비디오 | 16비트 CameraLink(Cameralink 기본 모드) 16비트 DVP 출력/USB(옵션)/Gig-E(옵션) |
|
제어 | RS422, 전송 속도 115200 | |
전원 공급 장치 | 24V DC | 12±1V |
안정적인 전력 소비 | 12W | |
온도 측정 | ||
온도 측정 범위 | / | -20℃~400℃ |
온도 측정 정확도 | / | ±1℃(0~100℃), ±2%(>100℃) |
물리적 특성 | ||
크기(mm) | 155×67×80(렌즈 및 액세서리 제외) | |
무게 | ≤900g(렌즈 및 액세서리 제외) | |
작동 온도 | -40°C~+60°C | -20℃~+50℃ (이미징) -40℃~+60℃ (열화상 측정) |
방폭 인증 | ||
방폭 수준 | / | Ex ic IIC T4 Gc |
광학 | ||
옵션 렌즈 | 고정 줌: 23mm/F1.5(시야각 23.58°×18.96°) 55mm/F1.5(시야각 9.97°×7.99°) |
GAS330 가스 누출 감지 열화상 카메라는 눈에 보이지 않는 VOC(휘발성 유기 화합물)를 시각화하고 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올과 같은 가스 누출을 감지하는 데 사용됩니다. , 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등
1. 극저온 냉각기는 어떤 용도로 사용됩니까?
극저온 냉각기는 장기 미션에서 열화상을 촬영할 수 있도록 센서를 극도로 차갑게 유지하는 기계입니다.많은 고급 응용 분야에서 이미지를 캡처하는 센서에는 매우 낮은 온도가 필요합니다.
2. Cryocooler의 품질을 측정하는 주요 요인은 무엇입니까?
긴 배터리 수명과 안정적인 작동은 극저온 냉각기의 품질을 측정하는 주요 요소입니다.GSTiR 극저온 냉각기는 작동 온도 범위가 넓고 신뢰성이 뛰어납니다.MTTF(Mean Time to Failures)는 10,000시간에 도달하여 24*7 부팅 작업 요구 사항을 충족합니다.
3. MTTF란?
MTTF(평균 고장 시간)는 부품의 신뢰성을 측정합니다.부품이 파손되어 교체해야 할 때까지 부품이 평균적으로 얼마나 오래 지속되는지 보여줍니다.기본적으로 구매하려는 부품의 품질에 대해 알려줍니다.수명이 길수록 더 많은 가치를 얻을 수 있습니다.
