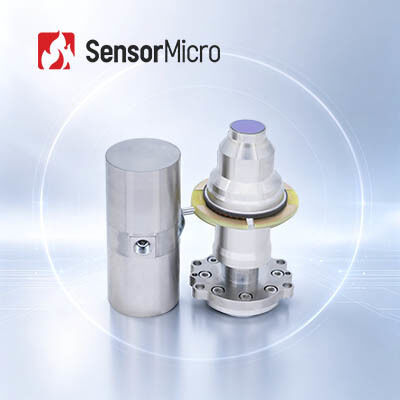

장거리 탐지를 위한 2세대 초격자 중파 냉각 적외선 검출기 1024x768 해상도
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | C1010H |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1024x768 / 10μm | NETD | 20mK(F2); 25mK(F4) |
|---|---|---|---|
| 스펙트럼 범위 | 3.7±0.2μm~4.8±0.2μm | 최대. 프레임 속도 | 100Hz |
| 극저온 냉각기 | LS711H | 무게 | 235g 이하 |
| 강조하다 | Superlattice 냉각 적외선 감지기,320x256 냉각 적외선 감지기,320x256 적외선 감지기 |
||
제품 설명
제품 설명
C1010H는 고급 선형 냉각기를 기반으로 제작된 HOT 냉각 적외선 검출기입니다. 1024×768 해상도의 FPA와 10 μm 픽셀 피치를 특징으로 합니다. 우수한 성능을 보장하면서 초점면 작동 온도를 150K로 높여 뛰어난 SWaP(소형, 경량, 저전력 소비) 성능을 제공합니다. 장시간 작동, 컴팩트한 시스템 통합 및 고해상도 열화상에 대한 시장 요구를 완벽하게 충족합니다. 더 큰 FPA와 더 작은 픽셀은 넓은 시야각, 높은 공간 해상도 및 장거리 감지를 가능하게 합니다. 냉각 시간은 3분으로 짧고, 안정적인 전력 소비는 3W까지 낮으며, MTTF는 최대 25,000시간입니다.
주요 특징
더 큰 FPA, 더 작은 픽셀 크기
- 넓은 시야각을 위한 1024×768 메가픽셀 해상도
- 높은 공간 해상도 및 장거리 감지를 위한 10 μm의 작은 픽셀 크기
빠른 냉각, 낮은 전력 소비
- 3분 이내의 냉각 시간
- 최대 3W의 안정적인 전력 소비
높은 신뢰성, 내구성 있는 작동
- 평균 고장 간격(MTTF) 최대 25,000시간
제품 사양
| 모델 | C1010H |
| 민감 재료 | T2SL |
| 해상도 | 1024×768 |
| 픽셀 크기 | 10 μm |
| 스펙트럼 응답 | 3.7±0.2 μm ~ 4.8±0.2 μm |
| 일반적인 NETD | 20 mK (F2) 25 mK (F4) |
| 최대 프레임 속도 | 100 Hz |
| 유효 픽셀 속도 | ≥99.5% |
| 응답 비균일성 | ≤8% |
| 작동 온도 | -45℃ ~ +71℃ |
| 냉각기 | LS711H |
| 냉각 시간 (23℃) | ≤3 분 |
| 최대 전력 소비 (71℃) | ≤12 W |
| 안정 전력 소비 (23℃) | ≤3 W |
| 크기 (mm) | 냉각기: φ26×55.8 듀어: 33×37.5×70 |
| 무게 (g) | ≤235 |
산업 응용 분야
C1010H MWIR HOT 냉각 적외선 검출기는 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 다양한 분야에서 널리 사용됩니다.
우리의 장점
다양한 통합 요구 사항을 충족하기 위해 적외선 검출기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식을 제공합니다.
풍부한 제품 다양성
다양한 배열 해상도, 픽셀 크기, 파장대 및 렌즈 옵션 조합은 다양한 응용 분야에 더 큰 유연성을 제공합니다.
뛰어난 성능
선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 높은 감도 및 강력한 신뢰성은 광범위한 환경 문제에서 성능을 발휘하도록 설계되었습니다.
쉬운 통합
다양한 인터페이스 옵션은 통합을 간편하게 하고 여러 응용 분야에 걸쳐 신속한 개발을 가능하게 합니다.
자주 묻는 질문
1. 광학 가스 이미징의 장점
- 시간 절약 및 효율성: 대규모 실시간 감지, 신속한 누출 위치 파악을 지원하며 생산 중단이 필요 없습니다.
- 장거리 감지: 위험하고 복잡한 영역에서 멀리 떨어진 곳에서 작동하여 추가 방사원 없이 비접촉, 비파괴 검사를 가능하게 합니다.
- 분석 용이: 직관적인 이미징, 즉각적인 저장 및 편리한 분석.
- 다기능 검사: 다양한 가스를 감지할 수 있으며 우수한 원격 온도 측정 기능을 제공합니다.
2. 광학 가스 이미징의 작동 원리
광학 가스 이미징은 보이지 않는 산업용 가스를 볼 수 있는 적외선 기술의 한 종류입니다.
특정 파장에서 적외선 복사를 흡수한 후, 가스와 배경 사이에 적외선 복사 차이가 발생합니다.
내장형 협대역 필터가 있는 가스 누출 감지 적외선 검출기는 가스 적외선 흡수 피크 근처의 적외선 대역만 수신하며, 가스와 배경 간의 복사 차이를 통해 가스를 가시적인 적외선 이미지로 변환할 수 있습니다.
