VOC 광학 가스 화상 냉각 MWIR 열 화상 검출기 320x256 24VDC
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x기능 | 가스 누출 감지 | 극저온 냉각기 | RS058/RS058I/LS734 |
---|---|---|---|
검출기 해상도 | 320x256 | 픽셀 크기 | 30μm |
NETD | ≤15mK | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
하이 라이트 | 열 화상 감지기 320x256,냉각 MWIR 열 화상 감지기,VOCs 광학 가스 화상 감지기 |

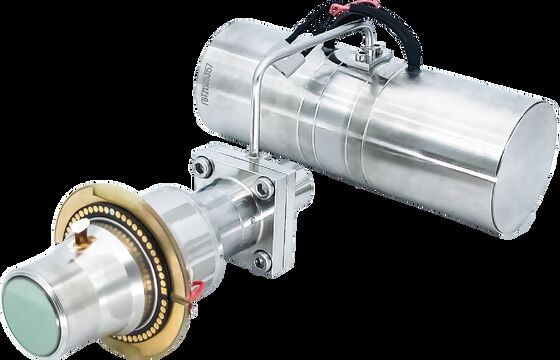

VOC 가스 누출 감지 냉각 MWIR 열 이미징 감지기 320x256 30μM
C330M-G 냉각식 적외선 감지기는 3.2~3.5μm 파장의 대상 적외선을 전기 신호로 변환하는 기능을 갖춘 VOCs 가스 누출 감지용으로 특별히 개발되었습니다.외부 기계 인터페이스, 광학 인터페이스 및 전자 인터페이스가 일반적으로 사용되며 확장될 수 있습니다.C330M-G는 대기 환경 모니터링 및 가스 누출 감지, 오염 물질 배출, 석유 화학 플랜트 및 정유 공장의 화학 가스 감지에 널리 사용될 수 있습니다.
광학 가스 이미징
• 장거리 비접촉 감지
• 고효율, 안전하고 광범위한 가스 누출 감지
고감도
• 고감도 냉각 적외선 감지기, 낮은 가스 농도 및 느린 가스 흐름 적용에 매우 효율적
• 효과적인 누출 감지에는 알칸, 알켄, 알코올, 벤젠, 케톤 및 기타 가스가 포함됩니다.
사용자의 요구 사항을 위한 설계
• 방폭 인증을 위한 12V 전원 공급 장치 지원
• 경량, 저전력, 장수명, 고신뢰성을 위한 다양한 극저온 냉각기
• 맞춤형 스펙트럼 범위: 3μm~5μm MWIR(더 많은 가스 감지 유형: CO, CO2 등)
모델 | C330M-G | ||
민감한 소재 | HgCdTe/MCT | ||
해결 | 320×256 | ||
픽셀 크기 | 30μm | ||
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm (맞춤형 범위: 3μm~5μm) | ||
작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | ||
충전 용량 | 36미-/12미- | ||
다이내믹 레인지 | ≥80dB | ||
출력 수 | 1 또는 4;최대 6.6MHz/출력 | ||
일반 NETD | 10mK(F1.5) | ||
유효 픽셀 속도 | ≥99.5% | ||
응답 비균일성 | ≤8% | ||
극저온 냉각기 | RS058 | RS058I | LS734 |
냉각기 유형 | 일체형 회전식 스털링 냉각기 | 일체형 회전식 스털링 냉각기 | 선형 회전식 스털링 냉각기 |
안정적인 전력 소비 | ≤7W | ≤7W | ≤10W |
최대전력 소비 | ≤15W | ≤15W | ≤45W |
전원 공급 장치 | 24V DC | 12V DC | 24V DC |
냉각 시간 | ≤6분30초 | ≤7분 | ≤5분 |

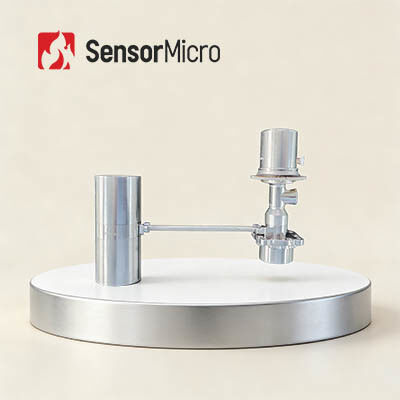

크기(mm) | 142x58.5x71 | 142×58.5×71 | 압축기 Φ46×122 듀어 Φ40×114 |
무게 | ≤600g | ≤600g | ≤1.2kg |
작동 온도 | -45°C ~ +71°C |
C330M-G 가스 누출 감지 냉각식 MWIR 열화상 감지기는 강력한 개발 능력을 갖춘 고객을 위해 사용됩니다.이 냉각 열 센서를 통합하면 눈에 보이지 않는 VOC(휘발성 유기 화합물)를 감지하고 시각화하여 추가 손상을 방지할 수 있습니다.이러한 가스에는 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 자일렌, 에틸벤젠 등이 포함됩니다.
1. 광학 가스 이미징의 장점
시간 절약 및 효율성: 대규모 실시간 감지, 신속한 누출 위치 지원, 생산 중단 필요 없음.
장거리 감지: 위험하고 복잡한 영역에서 멀리 떨어진 비접촉식 비파괴 검사, 추가 방사선원 없이
손쉬운 분석: 직관적인 이미징, 즉각적인 저장, 편리한 분석
다기능 검사: 우수한 원격 온도 측정 기능으로 다양한 가스를 감지할 수 있습니다.
2. 광학 가스 이미징의 작동 원리
광학 가스 이미징은 눈에 보이지 않는 산업용 가스를 볼 수 있는 일종의 적외선 기술입니다.
특정 파장의 적외선을 흡수한 후 가스와 배경 사이에 적외선 방사 차이가 발생합니다.
협대역 필터가 내장된 가스 누출 감지 적외선 감지기는 가스 적외선 흡수 피크 근처의 적외선 대역만 수신하고 가스와 배경 사이의 방사 차이를 통해 가스를 가시적외선 이미지로 변환할 수 있습니다.
