MCT MWIR 적외선 감지기 냉각 열 모듈 640x512 15μM
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | ≤20mK |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 크기 | 125x92x67mm | 무게 | ≤650g |
| 하이 라이트 | MWIR 감지기 냉각 열 모듈,MWIR 적외선 냉각 열 모듈 |
||
제품 설명

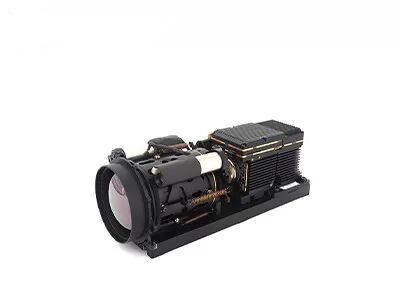

MCT MWIR 적외선 감지기 냉각 열 모듈 640x512 15μM
제품 설명
GAVIN615B는 GST(Global Sensor Technology)에서 개발한 냉각식 중파 열화상 모듈입니다.RS046 저온 냉각기가 있는 640x512 / 15µm HgCdTe MWIR IR 감지기로 구성되며 하드웨어 전자 장치 및 다양한 이미지 처리 알고리즘도 이미 내장되어 선명하고 선명한 열 이미지를 제공합니다.3.7μm~4.8μm MW의 스펙트럼 범위에 효과적입니다.
RS046 극저온 냉각기로 구성된 GAVIN615B는 크기가 125x92x67mm이고 무게가 650g 미만인 매우 작은 크기입니다.안정적인 소비 전력은 12w로 낮습니다.산업 표준 cameralink 인터페이스를 통해 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열화상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합할 수 있습니다.
주요 특징
- 고감도, NETD≤20mK
- 장거리 탐지
- 조정 가능한 프레임 속도
- 시스템에 쉽게 통합
제품 상세 사항
| 모델 | 개빈615B |
| IR 감지기 성능 | |
| 해결 | 640x512 |
| 픽셀 피치 | 15μm |
| 극저온 냉각기 | RS046 |
| 스펙트럼 범위 | 3.7μm~4.8μm MW |
| 냉각 시간(20°C) | ≤7분 |
| NETD(20°C) | ≤20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 전자식 확대 | ×1/×2/×4 |
| 이미지 방향 | 가로/세로/대각선 뒤집기 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25핀 |
| 아날로그 비디오 | 단짝 |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외부 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 장치 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 치수(mm) | 125×92×67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격 : 정현반파, 40g 11ms, 3축 6방향 각 3회 |
| 광학 렌즈 | |
| 옵션 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업용 애플리케이션
GAVIN615B 열적외선 카메라 모듈은 원격 모니터링 시스템, 비행 시야 향상 시스템, 다중 센서 페이로드 등과 같은 많은 분야에서 널리 사용됩니다.
GST 적외선 정보
FAQ
1. 광학 가스 이미징의 장점
시간 절약 및 효율성: 대규모 실시간 감지, 신속한 누출 위치 지원, 생산 중단 필요 없음.
장거리 감지: 위험하고 복잡한 영역에서 멀리 떨어진 비접촉식 비파괴 검사, 추가 방사선원 없이
손쉬운 분석: 직관적인 이미징, 즉각적인 저장, 편리한 분석
다기능 검사: 우수한 원격 온도 측정 기능으로 다양한 가스를 감지할 수 있습니다.
2. 광학 가스 이미징의 작동 원리
광학 가스 이미징은 눈에 보이지 않는 산업용 가스를 볼 수 있는 일종의 적외선 기술입니다.
특정 파장의 적외선을 흡수한 후 가스와 배경 사이에 적외선 방사 차이가 발생합니다.
협대역 필터가 내장된 가스 누출 감지 적외선 감지기는 가스 적외선 흡수 피크 근처의 적외선 대역만 수신하고 가스와 배경 사이의 방사 차이를 통해 가스를 가시적외선 이미지로 변환할 수 있습니다.
