MCT MWIR 적외선 감지기 냉각 열 모듈 640x512 해상도 15μm 픽셀 크기와 20mK NETD
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC615MB |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | IR 감지기 NETD (23℃) | 20mK(F4); 25mK(F5.5) |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μmMW | 프레임 속도 | 50Hz/100Hz |
| 크기 | 120×84×60mm | 무게 | ≤440g |
| 강조하다 | MWIR 감지기 냉각 열 모듈,MWIR 적외선 냉각 열 모듈 |
||
제품 설명

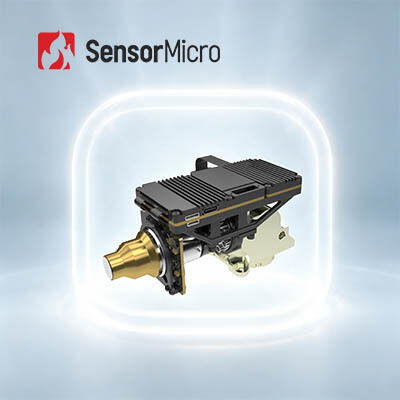

MCT MWIR 적외선 탐지기 냉각 열 모듈 640x512 15μm
MCT MWIR 적외선 감지기 냉각 열 모듈 640x512 15μm
GAVIN GC615MB MWIR 냉각 적외선 코어는 640×512/15μm MWIR 검출기를 RS046 저온 스털링 냉각기와 통합합니다.그것은 내장된 이미지 처리 알고리즘을 갖추고 우수한 일관성을 가진 광범위한 사양을 제공합니다.대용량 산업용 애플리케이션의 요구 사항을 완전히 충족합니다.
완전한 어둠이나 열악한 날씨에서도 카메라 코어는 명확한 열 이미지를 제공하며 멀리 있는 위협과 가까운 범위의 세부 정보를 정확하게 감지합니다.감시, 모니터링 시나리오, GAVIN GC615MB 적외선 카메라 코어는 다양한 환경에서 신뢰할 수있는 기술 지원을 제공합니다.
RS046 크리오쿨러와 구성된 GAVIN GC615MB는 크기가 매우 작으며 120×84×60mm의 크기를 측정하고 440g 미만 무게를 가집니다. 안정적인 전력 소비량은 10W에 불과합니다.산업 표준 CameraLink 인터페이스, 적외선 카메라 또는 시스템 통합자는 GAVIN GC615MB 열영상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
주요 특징
주류 FPA, 광범위한 호환성
- 선명하고 상세한 열영상을 위한 640×512/15μm 중파 냉각 적외선 탐지기로 작동한다
- DRC, 2D / 3D 노이즈 감축, 우수한 명확성을 위해 가장자리 향상 (EE) 을 포함한 고급 이미지 처리 알고리즘을 통합합니다.
높은 신뢰성, 뛰어난 민감성
- MWIR 냉각 열영상 기술은 응용 프로그램에서 뛰어난 적응성과 일관성을 보장합니다.
- NETD ≤ 20mK의 뛰어난 열 민감도
쉬운 통합, 유연한 구성
- RAW/YUV 이미지 데이터 출력으로 CameraLink 인터페이스를 지원합니다.
- 다양한 필요에 사용할 수 있는 여러 연속 줌 광 구성
제품 사양
| 모델 | GAVIN GC615MB |
|---|---|
| 지표 | |
| 결의 | 640×512 |
| 픽셀 크기 | 15μm |
| 냉각기 | RS046 |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 탐지기 NETD ((23°C) | 20mK ((F4) 25mK ((F5.5) |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | 1×에서 8× 연속 디지털 줌 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 소음 감축, EE |
| 전기 | |
| 표준 외부 인터페이스 | J30JZ25 25pin |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | 표준: DVP/LVDS/USB2.0@50Hz 옵션: 카메라링크/USB3.0/GigE/SDI/HDMI/MIPI/일방식 광섬유/다방식 광섬유 |
| 외계 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 의사소통 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 | 24V±4V |
| 안정적인 전력 소비 (23°C) | ≤10W |
| 냉각 시간 ((23°C) | ≤8분 |
| 크기 (mm) | 120×84×60 |
| 무게 (g) | ≤440 |
| 작동 온도 | -40°C~+71°C |
| 진동 | 진동: 고속 운송 강도; 충격: 반 시노스 파동, 40g / 11ms, 3 축, 6 방향, 3 번 / 방향 |
| 광학 렌즈 | |
| 렌즈 옵션 | 고정 초점: 25mm/F2 연속 줌: 15~300mm/F4 23~450mm/F4 |
산업용 용도
가빈 GC615MB 적외선 카메라 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 많은 분야에서 널리 사용됩니다.
적외선 센싱 에서 신뢰 할 수 있는 파트너
깊은 기술 전문 지식
적외선 센서 기술의 연구, 개발 및 응용에 대한 오랜 경험으로, 우리는 칩 디자인, 웨이퍼 제조,포장 및 검사우리의 탄탄한 기반은 시장의 요구에 부응하는 혁신적이고 신뢰할 수 있는 제품을 지속적으로 제공할 수 있습니다.
적외선 센싱의 혁신과 실제 구현에 중점을 둔
우리는 열영상 분야에서 기술적인 획기적인 발전을 이끌어내기 위해 최선을 다하고 있습니다. NETD, SWaP, 그리고 운영 온도의 한계를 끊임없이 밀어내며요.우리의 제품은 지속적으로 보안 전반에 걸쳐 응용 프로그램에서 주도, 산업 모니터링, 지능형 시스템, 그리고 더 많은 것.
다양한 제품 포트폴리오
독립적인 연구개발과 여러 기술 경로에 의해 지원됩니다.우리는 다양한 산업에 맞춘 맞춤형 솔루션을 제공하는 냉각 및 냉각되지 않은 적외선 감지 부품의 광범위한 범위를 제공합니다..
엄격 한 신뢰성 검증 은 품질 보장 을 보장 한다
탄탄한 품질 관리 시스템으로 지원되는 우리의 제품은 장기적인 안정성과 신뢰성을 보장하기 위해 생산 전반에 걸쳐 여러 가지 테스트 절차를 거칩니다.
전문 기술 지원 및 공동 개발 서비스
우리의 엔지니어링 팀은 고객의 연구 개발 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 향상시키고 시장에 출시 시간을 단축합니다. 귀하의 성공은 우리의 공동 임무입니다.
자주 묻는 질문
1광학 가스 영상의 장점
- 시간 절약 및 효율성:대규모 실시간 탐지 지원, 빠른 누출 위치, 생산 중단 필요 없습니다
- 장거리 탐지:위험하고 복잡한 영역에서 멀리, 추가 방사선 근원 없이 접촉 없는 파괴적이지 않은 테스트
- 분석 하기 쉽다:직관적인 영상, 즉각적인 저장, 편리한 분석
- 다기능 검사:다양한 가스를 감지 할 수 있으며 우수한 원격 온도 측정 기능이 있습니다.
2광학 가스 영상 작업 원칙
광학 가스 영상은 보이지 않는 산업용 가스를 볼 수 있는 적외선 기술입니다.적외선 방사능의 차이로 인해 가스와 배경- 가스 누출 탐지 적외선 탐지기가 내장된 좁은 대역 필터와 함께 가스 적외선 흡수 피크 근처의 적외선 대역만을 수신합니다.그리고 가스와 배경 사이의 방사선 차이를 통해 가시 적외선 이미지로 가스를 변환할 수 있습니다..
