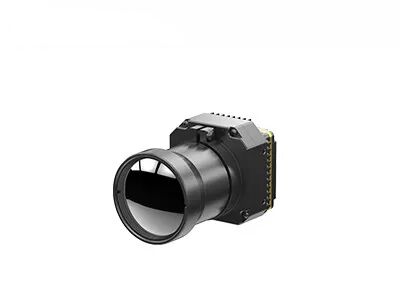

640x512 해상도와 12μm 픽셀 크기로 셔터리스 동작을 위한 냉각되지 않은 열 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE612 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 / 12μm | 카메라 렌즈 | 다수 가능 |
|---|---|---|---|
| 디지털 프레임 속도 | 50Hz | NETD | 20mK 이하 |
| 스펙트럼 범위 | 8~14μm LW | 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 강조하다 | NTSC 비냉각 열 카메라 핵심,8X 계속적 줌 열 카메라 핵심 |
||
제품 설명
원활한 관찰 경험을 제공하는 비냉각식 열화상 카메라 코어 640x512 / 12μm
제품개요
iSE612는 SensorMicro iSE 시리즈의 비냉각식 열화상 카메라 모듈로, 12μm 픽셀 크기에 640x512 해상도를 제공합니다. 이 고급 적외선 카메라 모듈은 고성능 감지기, 포괄적인 광학 구성 요소, 신호 처리 회로 및 독점 이미지 처리 알고리즘을 결합하여 탁월한 선명도와 성능을 제공합니다.
주요 특징
- 부드럽고 안정적인 작동:작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다.
- 높은 비용 효율성:NETD가 20mK 이하인 ApexCore 세라믹 패키징 감지기 활용
- 소형 및 경량:크기는 25.4×25.4×22.7mm, 코어 무게는 26±1.5g 이하
- 공간 절약형 디자인:유연한 시스템 레이아웃 및 통합 기능
- 고급 기능:초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 마이크로 OLED 디스플레이 호환성을 지원합니다.
- 광범위한 호환성:손쉬운 2차 개발을 위해 여러 광학 렌즈 및 확장 구성 요소와 함께 작동합니다.
기술 사양
| 모델 | iSE612 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 640×512 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 20mK 이하 | |
| 이미지 처리 | ||
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 전기 같은 | ||
| 표준 외부 인터페이스 | 50핀:BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 25.4×25.4×22.7mm | Φ36×24.3mm |
| 벌거벗은 핵심 무게(g) | 26±1.5 | 28±1.5 |
| 광학렌즈 | 고정 초점 무열: 4.8mm/9.1mm/13mm/19mm | 고정 초점 무열: 25mm/35mm/50mm/70mm/100mm 수동 초점: 25mm/35mm/50mm 전동 렌즈: 75mm/100mm/150mm 연속 줌: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 셔터 구성 요소 | 선택 과목 | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE612 열화상 모듈은 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 및 기타 다양한 애플리케이션에 널리 사용됩니다.
맞춤형 서비스
- 제품 맞춤화:산업별 요구 사항을 충족하도록 구성을 조정하고 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 공동 혁신:혁신적인 적외선 애플리케이션 솔루션을 공동 개발하기 위해 고객과 협력
자주 묻는 질문
적외선 감지기 해상도란 무엇입니까?
적외선 감지기 해상도는 열화상에서 픽셀 수를 나타냅니다. 해상도가 높을수록 관찰 및 온도 측정 지점이 많아지고 더 먼 거리에서 더 작은 대상을 감지할 수 있습니다. 일반적인 적외선 열화상 해상도 범위는 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024입니다. 고해상도 검출기는 일반적으로 비용이 증가합니다.
시야각(FOV)이란 무엇입니까?
시야각은 물체 공간에서 적외선 열화상 장비의 광학 시스템이 관찰한 2차원 시야각을 의미합니다. 수평 FOV를 예로 사용하면 검출기 배열 크기 A×B, 픽셀 크기 d, 렌즈 초점 거리 f를 사용하는 경우 수평 FOV 각도 θ=2×arctan(A×d/2f)입니다. 검출기 배열과 픽셀 크기를 선택한 후 시야는 광학 시스템의 초점 거리에 따라서만 변경됩니다. 초점 거리가 길수록 시야가 좁아지고 초점 길이가 짧을수록 시야가 넓어집니다.
