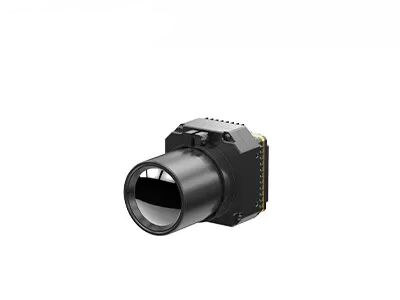

소방 및 구조용으로 LWIR Uncooled 열 카메라 코어 640x512 해상도 및 12μm 픽셀 크기
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE612 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | 해결 | 640x512 / 12μm |
|---|---|---|---|
| 카메라 렌즈 | 다수 가능 | NETD | 20mK 이하 |
| 스펙트럼 범위 | 8~14μm LW | 디지털 프레임 속도 | 50Hz |
| 강조하다 | 구조 장파장 적외선 열 카메라 핵심,장파장 적외선 비냉각 열 카메라 핵심 |
||
제품 설명

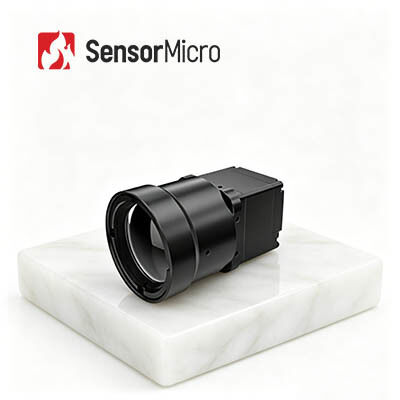

소방 및 구조용 LWIR 열화상 카메라 코어 640x512 12μm
제품 개요
iSE612 적외선 카메라 코어는 독립적으로 개발된 ApexCore 640×512/12μm 세라믹 포장을 가진 열 감지기에 기반을 두고 있습니다.그것은 셔터 캘리브레이션을 제거하고 이미지 stammering 및 소음을 방지슈퍼 해상도, 그림에 있는 그림, 사용자 정의 가능한 OSD 및 전자 줌 기능으로 장착된 이 SWaP 최적화된 코어는 여러 비디오 인터페이스와 렌즈를 지원합니다.뛰어난 영상 성능을 제공합니다., 산업 비전, 소방, 보안 감시, 기계 비전 및 소비자 전자 장치에 이상적입니다.
주요 특징
- 부드럽고 안정적이며 비용 이 저렴하다- 작동 중에는 셔터 캘리브레이션이 필요하지 않으며 전통적인 셔터 기반 시스템에서 일반적인 이미지 stammering을 제거합니다.높은 비용 효율성 APEXCORE 세라믹 포장 탐지기를 채택합니다. NETD≤20mK
- 콤팩트하고 가볍고 통합에 유연하다- 크기는 25.4×25.4×22.7mm 정도로 작고, 맨 코어 무게는 ≤26±1.5g입니다. 공간을 절약하는 구조 설계는 유연한 시스템 배치와 통합을 허용합니다.
- 원활 한 통합 을 위한 풍부 한 특징- 슈퍼 해상도 알고리즘, 그림과 그림, 사용자 정의 OSD, 잠자리 모드, 한 번의 클릭 캘리브레이션, 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.여러 광 렌즈와 확장 구성 요소와 호환되며 간편한 2차 개발 및 시스템 사용자 정의를 제공합니다.
제품 사양
| 모델 | iSE612 | |
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 640×512 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD | ≤ 20mK | |
| 이미지 처리 | ||
| 디지털 프레임 레이트 | 50Hz | |
| 시작 시간 | 6s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 전기 | ||
| 표준 외부 인터페이스 | 50pin:BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB20 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 ((mm) | 25.4×25.4×22.7mm | φ36×24.3mm |
| 맨 핵 중량 (g) | 26±1.5 | 28±1.5 |
| 광학 렌즈 | 고정 초점 아테르믹: 4.8mm/9.1mm/13mm/19mm | 고정 초점 아테름: 25mm/35mm/50mm/70mm/100mm 수동 초점: 25mm/35mm/50mm 엔진 렌즈: 75mm/100mm/150mm 연속 줌: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 1500g@0.4ms |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 셔터 부품 | 선택 사항 | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 인증 | ROHS2.0/REACH | |
산업용 용도
iSE612 열영상 모듈은 산업 비전, 소방 및 구조, 보안 감시, 야외 관측, 기계 비전, 소비자 전자제품 등에 널리 사용됩니다.
회사 프로파일
센서마이크로 (SensorMicro) 는 세계 최고의 적외선 탐지기 제조업체이자 서비스 제공업체입니다.그것은 전 세계 고객에게 고성능 냉각되지 않은 냉각 된 열영상 탐지기를 제공하고 전문적인 응용 경험을 공유하고자합니다..
센서마이크로 (SensorMicro) 는 선진 적외선 감지기, 카메라 코어, 다재다능한 형식과 파동 대역을 갖춘 모듈을 제공합니다.우리의 제품은 다양한 시스템으로 원활하게 통합됩니다. 산업 전반에 걸쳐 다음 세대의 이미지 및 센싱 애플리케이션을 지원합니다..
센서 마이크로 탐지기는 열도, 보안 및 감시, 개인 시력, 자동차 및 소비자 적외선 제품에서 널리 사용되었습니다.센서 마이크로의 대량 생산 능력은 모든 기존 및 신흥 시장에서 증가하는 수요를 충족시킬 수 있습니다..
자주 묻는 질문
1공간 해상도
열사진의 명확성의 지표로서, 목표물의 공간 모양을 해소하는 능력을 나타냅니다. 일반적으로 mrad (밀리라디안) 으로 표현됩니다.
공간 해상도는 센서가 해상할 수 있는 가장 작은 물체 또는 센서의 즉각적인 시야장 (IFOV) 을 위해 촬영된 지상 면적의 측정이다.IFOV는 개별 탐지 요소의 크기에 영향을 받습니다., d 및 렌즈의 초점 거리는 f
iFOV = d / f 입니다
주어진 거리에 대해, 더 작은 공간 해상도 값은, 더 작은 타겟과 더 풍부한 세부 사항을 볼 수 있습니다. 주어진 타겟에 대한 더 작은 공간 해상도 값은,더 먼 범위에서 감지 될 것입니다..
