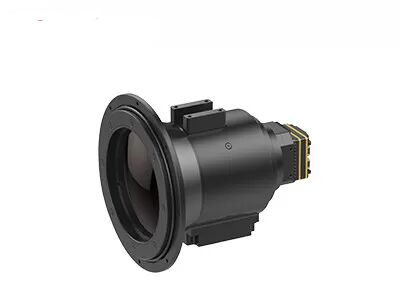

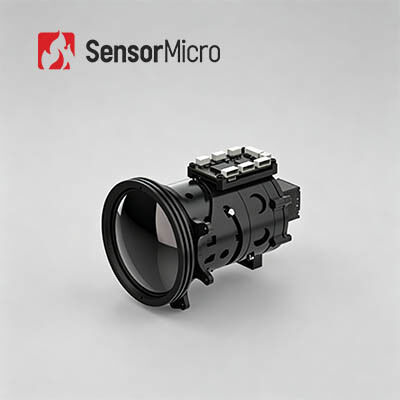

640x512 해상도 냉각되지 않은 열 카메라 코어, 셔터리스 디자인과 야외 동물 관찰을 위한 12μm 픽셀 피치
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE612 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 스펙트럼 범위 | 8~14μm LW | 해결 | 640x512 / 12μm |
|---|---|---|---|
| 카메라 렌즈 | 다수 가능 | 통신 인터페이스 | TTL-232/USB2.0 |
| NETD | 20mK 이하 | 표준 외부 인터페이스 | 50핀: BP040SB-50-0114-B-R0 |
| 강조하다 | 640x512 결의안 열 카메라 핵심,야외 열 카메라 핵심 640x512 |
||
제품 설명
야외 동물 관찰을 위한 비냉각식 열화상 카메라 코어 640x512 해상도
제품개요
iSE612는 SensorMicro iSE 시리즈의 비냉각식 적외선 카메라 코어로, 12μm 픽셀 피치에 640x512 해상도를 제공합니다. 이 장파장 적외선 카메라 모듈은 고급 열화상 센서, 포괄적인 광학 구성 요소, 신호 처리 회로 및 독점 이미지 처리 알고리즘을 결합하여 탁월한 선명도와 성능을 제공합니다.
주요 장점
- 원활하고 안정적이며 비용 효율적:셔터가 없는 디자인으로 작동 중 보정 요구 사항이 없어 기존 시스템에서 흔히 발생하는 이미지 끊김 현상이 방지됩니다. NETD≤20mK의 고성능 ApexCore 세라믹 패키징 감지기를 활용합니다.
- 소형 및 경량:25.4×25.4×22.7mm의 초소형 크기, 코어 무게 ≤26±1.5g. 공간 절약형 설계로 유연한 시스템 통합이 가능합니다.
- 풍부한 통합 기능:초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다. 여러 광학 렌즈 및 확장 구성 요소와 함께 작동하여 쉽게 사용자 정의할 수 있습니다.
기술 사양
| 모델 | iSE612 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 640×512 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 20mK 이하 | |
| 이미지 처리 | ||
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 전기 같은 | ||
| 표준 외부 인터페이스 | 50핀:BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 25.4×25.4×22.7mm | Φ36×24.3mm |
| 벌거벗은 핵심 무게(g) | 26±1.5 | 28±1.5 |
| 광학렌즈 | 고정 초점 무열: 4.8mm/9.1mm/13mm/19mm | 고정 초점 무열: 25mm/35mm/50mm/70mm/100mm 수동 초점: 25mm/35mm/50mm 전동 렌즈: 75mm/100mm/150mm 연속 줌: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 셔터 구성 요소 | 선택 과목 | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE612 열화상 카메라 모듈은 산업용 비전, 소방 및 구조 작업, 보안 감시, 실외 관찰, 머신 비전, 가전제품 및 안정적인 열화상이 필요한 다양한 기타 애플리케이션에 널리 사용됩니다.
자주 묻는 질문
열 감지기 정보
열 감지기는 열 감지 요소에 대한 열 효과를 활용하여 작동하여 적외선 방사 에너지 감지를 가능하게 하는 물리적 특성 변환을 유발합니다. 이러한 감지기는 실온에서 작동하며 작동 중에 온도 변화가 발생할 수 있으므로 광자 감지기에 비해 응답 시간이 느리고 감도가 상대적으로 낮습니다. 적외선 열 감지기의 네 가지 주요 유형에는 열전대/열전퇴, 초전 감지기, 서미스터/볼로미터 및 마이크로볼로미터가 포함됩니다.
적외선 열화상 촬영의 작동 원리
적외선 열화상 시스템은 수동적, 비접촉 감지 및 식별 기술을 사용합니다. 이 시스템은 적외선 광학 부품을 통해 장면의 적외선을 초점면 배열 적외선 감지기에 집중시킵니다. 열 감지기는 다양한 강도의 방사선 신호를 해당 전기 신호로 변환한 다음 증폭 및 처리하여 육안으로 볼 수 있는 적외선 이미지를 형성합니다.
