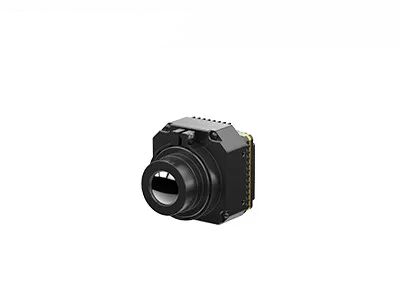

산업용 애플리케이션을 위한 비냉각식 NETD 30mk를 갖춘 고감도 LWIR 384x288 열화상 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 스펙트럼 범위 | 8~14μm | 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ |
|---|---|---|---|
| 해결 | 384x288 / 12μm | 프레임 속도 | 50Hz |
| NETD | 30mK 이하 | 공급 전압 | 2.7V~5.3V |
| 강조하다 | NETD 30mk 열 카메라 핵심,14 um 비냉각 열 카메라 핵심 |
||
제품 설명
고감도 LWIR 384x288/12μm 열화상 카메라 코어 비냉각식 NETD 30mk
제품개요
iSE412 적외선 카메라 코어는 자체 개발한 세라믹 패키징 감지기 기술로 제작된 사용하기 쉽고 안정성이 높은 열화상 코어 모듈입니다. 수동 또는 자동 셔터 보정이 필요하지 않아 사용 중 이미지 끊김 및 소음 발생을 효과적으로 방지하고 기계적 소음 없이 조용한 작동을 지원합니다.
다양한 사용자 사용 습관과 시나리오 요구 사항을 충족하기 위해 이 모듈에는 더 선명한 세부 정보를 위한 초고해상도 이미징, 다중 뷰 관찰을 위한 PIP(Picture-in-Picture), 매개변수 조정을 위한 사용자 정의 가능한 OSD, 절전을 위한 절전 모드, 유연한 초점 조정을 위한 전자 줌 등 다양한 실용적인 기능이 탑재되어 있습니다. 편리한 장비 조립 및 업그레이드를 위해 다양한 비디오 인터페이스와 렌즈 옵션을 지원합니다. 소형화되고 가벼운 코어는 복잡하고 공간이 제한된 다양한 환경에서 안정적으로 작동하여 일일 모니터링, 산업 탐지, 구조 작업 및 기타 시나리오를 제공합니다.
주요 특징
- 보다 원활한 시청을 위한 무셔터 디자인:작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다. 조용한 작동으로 기계적 소음 없이 신중하게 사용할 수 있습니다.
- 작고 가벼우며 통합이 유연함:총 시스템 크기는 25.4×25.4×22.7mm, 코어 무게는 26±1.5g 이하입니다. 공간 절약형 구조 설계로 유연한 시스템 레이아웃과 통합이 가능합니다.
- 기능이 풍부하고 원활한 통합:초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다. 손쉬운 보조 개발 및 시스템 맞춤화를 위해 여러 광학 렌즈 및 확장 구성 요소와 호환됩니다.
제품 사양
| 모델 | iSE412 |
|---|---|
| IR 감지기 표시기 | 민감한 물질: VOx |
| 해상도: 384×288 | |
| 픽셀 크기: 12μm | |
| 스펙트럼 응답: 8μm ~ 14μm | |
| 일반적인 NETD: ≤30mK | |
| 이미지 처리 | 유효 픽셀: 384×288 |
| 디지털 프레임 속도: 50Hz | |
| 시작 시간: 6초 | |
| 디지털 비디오: YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘: NUC/DRC/DNS/DDE/SFFC | |
| 셔터리스: 지원됨 | |
| 이미지 디스플레이: 10가지 유형(화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아크틱/레인보우 1/레인보우 2/틴트/블랙 핫) | |
| 이미지 방향: 수평/수직/대각선 | |
| 디지털 줌: 1x/2x/4x/8x | |
| 전기 같은 | 표준 외부 인터페이스: 50핀: BP040SB-50-0114-B-R0 |
| 통신 인터페이스: TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스: DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소: USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | 공급 전압: 2.7V~5.3V |
| 전형적인 전력 소비: 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | 베어 코어 크기(mm): 25.4×25.4×22.7 | Φ36×24.3 |
| 베어 코어 무게(g): 26±1.5 | 28±1.5 | |
| 광학 렌즈: 고정 초점 무열: 4.9/9.1/13/19mm | 고정 초점 무열: 25mm/35mm | |
| 셔터 구성 요소: 선택 사항 | |
| 진동: 5.35g, 무작위 진동, 3축 | |
| 충격: Half Sine Wave, 40g/11ms, 충격 방향 X축, 3회 | 1500g@0.4ms | |
| 환경 적응성 | 작동 온도: -40℃~+70℃ |
| 보관 온도: -45℃~+85℃ | |
| 습도: 5%~95%, 비응축 | |
| 인증: ROHS2.0/REACH |
산업용 애플리케이션
iSE412 열화상 카메라 코어는 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 등에 널리 사용됩니다.
제품 포트폴리오
- 다양한 제품 형식:다양한 통합 요구 사항을 충족하는 적외선 감지기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식입니다.
- 풍부한 제품 다양성:다양한 배열 해상도, 픽셀 크기, 파장 대역 및 렌즈 옵션 조합을 통해 다양한 애플리케이션에 더 큰 유연성을 제공합니다.
- 뛰어난 성능:선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 높은 감도, 강력한 신뢰성 등 다양한 환경 문제에서 성능을 발휘하도록 설계되었습니다.
- 쉬운 통합:다양한 인터페이스 옵션을 통해 통합이 간편해지고 여러 애플리케이션 분야에서 신속한 개발이 가능해집니다.
자주 묻는 질문
열감지기 소개
열 감지기의 작동 원리는 열 효과를 활용하여 감지 요소를 가열하고 일부 물리적 특성의 열 변형을 일으켜 IR 복사 에너지를 감지할 수 있도록 하는 것입니다. 열 감지기는 실온에서 작동합니다. 작동 중에는 온도 변화가 있어 광자 검출기에 비해 반응이 느리고 감도가 상대적으로 낮을 수 있습니다. 적외선 열 감지기에는 주로 열전대/열전대, 초전기 감지기, 서미스터/볼로미터 및 마이크로볼로미터의 4가지 유형이 있습니다.
적외선 열화상은 어떻게 작동하나요?
적외선 열화상 시스템은 적외선 기술의 수동적 비접촉 감지 및 식별입니다. 적외선을 통과할 수 있는 적외선 광학계를 통해 현장의 적외선을 초점면 배열 적외선 검출기에 집중시킵니다. 열 감지기는 서로 다른 강도의 방사선 신호를 해당 전기 신호로 변환한 다음 증폭 및 비디오 처리를 통해 육안으로 관찰할 수 있는 적외선 이미지를 형성합니다.
