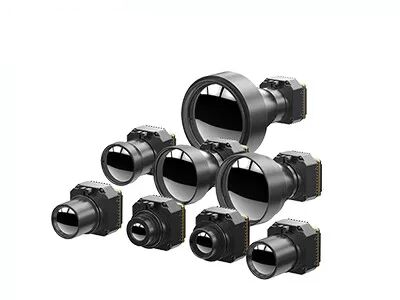

비냉각식 LWIR 적외선 검출기를 갖춘 384x288 해상도 12μm 픽셀 크기 무셔터 디자인 열화상 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 공급 전압 | 2.7V~5.3V | 해결 | 384x288 / 12μm |
|---|---|---|---|
| 통신 인터페이스 | TTL-232/USB2.0 | 프레임 속도 | 50Hz |
| NETD | 30mK 이하 | 스펙트럼 범위 | 8~14μm |
| 강조하다 | 장파장 적외선 열 카메라 핵심 400x300,HVAC 장파장 적외선 열 카메라 핵심 |
||
제품 설명
384x288 / 12μm 냉각되지 않은 LWIR 적외선 감지기와 열 카메라 모듈
제품 개요
멀티스цени 열영상 응용 프로그램에 맞춘 iSE412 적외선 카메라 코어는 산업 탐지, 소방 구조, 야외 감시,기계 비전 및 소비자 전자제품셔터 없는 독점적인 디자인을 채택하여 전통적인 셔터 캘리브레이션으로 인한 이미지 지저분과 노이즈 간섭을 피하고 조용하고 원활한 장기 모니터링을 실현합니다.슈퍼 해상도 영상화, 조절 가능한 전자 줌 및 사용자 정의 가능한 화면 디스플레이 기능, 더 명확하고 유연한 이미지 효과를 제공합니다.초밀하고 가벼운 구조는 다양한 소형 단말 장치에 적응, 여러 렌즈와 비디오 인터페이스와의 강력한 호환성은 산업 전문 탐지에서 민간 야외 관찰에 이르기까지 다양한 시나리오에서 완벽하게 적용 할 수 있습니다.
주요 특징
더 부드럽게 볼 수 있는 셔터 없는 디자인
- 작동 중에는 셔터 캘리브레이션이 필요하지 않으며 전통적인 셔터 기반 시스템에서 일반적인 이미지 거침을 제거합니다.
- 조용한 작동은 기계적 소음없이 신중한 사용을 보장합니다.
콤팩트하고 가볍고 통합에 유연하다
- 전체 시스템 크기는 25.4×25.4×22.7mm 정도이며, 맨 코어 무게는 ≤26±1.5g
- 공간 절감 구조 설계는 유연한 시스템 레이아웃 및 통합을 가능하게합니다.
특징이 풍부하고 원활한 통합
- 슈퍼 해상도 알고리즘, 그림 속 그림, 사용자 정의 가능한 OSD, 휴식 모드, 한 번의 클릭으로 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 여러 광 렌즈와 확장 구성 요소와 호환되며 간편한 2차 개발 및 시스템 사용자 정의를 제공합니다.
제품 사양
| 모델 | iSE412 | |
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 384 × 288 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD | ≤ 30mK | |
| 이미지 처리 | ||
| 효과적 픽셀 | 384 × 288 | |
| 디지털 프레임 레이트 | 50Hz | |
| 시작 시간 | 6s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 오토/마뉴얼 | |
| 이미지 대조 | 오토/마뉴얼 | |
| 보상 모드 | 사용 설명서 | |
| 전기 | ||
|
표준 외부 인터페이스
|
50pin: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB20 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 ((mm) | 25.4×25.4×227 | φ36 × 24.3 |
| 맨 핵 중량 (g) | 26±1.5 | 28±1.5 |
| 광학 렌즈 |
고정 초점 아테르마: 4.9/9.1/13/19mm
|
고정 초점 아테르마: 25mm/35mm
|
| 셔터 부품 | 선택 사항 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 1500g@0.4ms |
| 보호 수준 | IP67 (앞 렌즈) | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 인증 | ROHS2.0/REACH | |
산업용 용도
iSE412 열 카메라 코어는 산업 비전, 소방 및 구조, 보안 감시, 야외 관측, 기계 비전, 소비자 전자제품 등에 널리 사용됩니다.
맞춤형 서비스
- 제품 사용자 정의: 산업 특정 요구 사항을 충족시키기 위해 구성 및 알고리즘을 조정
- 현장 기술 지원 및 교육: 핵심 고객에게 실제 시스템 설정 및 운영 교육을 제공합니다.
- 새로운 제품 및 시장을 위한 공동 혁신: 고객과 협력하여 혁신적인 적외선 애플리케이션 솔루션을 공동 개발
자주 묻는 질문
적외선 초점 평면 배열의 작동 원리는 무엇입니까?
광감각성 요소의 배열이 초원 평면 배열 탐지기에 배치됩니다.무한도에서 방출되는 적외선선은 광학 시스템을 통해 초점 평면 배열의 이 광감각적인 요소들에 이미지가 찍히게 됩니다탐지기는 빛 신호를 전기 신호로 변환하고 통합 증폭, 샘플링, 출력 버퍼 및 멀티 렉스 시스템을 수행합니다.그리고 마지막으로 모니터링 시스템에 전송되어 이미지를 형성합니다..
