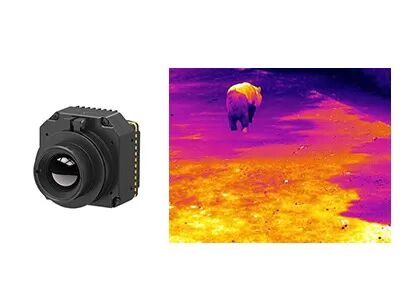

선 장파장 적외선 열 카메라 핵심 비냉각 400x300 50Hz
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 플러그417R |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 400x300 / 17μm | 프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | 스펙트럼 범위 | 8~14μm |
| 크기 | 44.5x44.5x33.6mm | 무게 | ≤77g |
| 강조하다 | 선 장파장 적외선 열 카메라 핵심,50Hz 장파장 적외선 열 카메라 핵심 |
||
제품 설명
PLUG417R 냉각되지 않은 열 모듈
LWIR 400x300 / 17μm 산업 온도 촬영으로 냉각되지 않은 열영상 카메라 코어
제품 설명
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurement이 적외선 열 모듈은 주변 온도 값을 측정 할 수있을뿐만 아니라 열 영상 수치를 표시 할 수 있습니다. 따라서 온도 변화를 모니터링하는 가장 좋은 선택이어야합니다.
이 작은 적외선 카메라 모듈은 온도, 전기 전력 검사, 건물 검사 등과 같은 적외선 열 영상 응용 프로그램에서 널리 사용될 수 있습니다.그것은 모든 종류의 열 이미지 및 적외선 열 촬영 카메라에 대한 2차 개발 및 통합을 위해 OEM 고객에게 유리합니다..
주요 특징
- NETD < 30mk, 높은 민감도
- 안정적인 성능
- 쉬운 통합
- 명확한 이미지 품질과 세부 사항
- 조정 가능한 온도 범위
- 강한 환경 적응력
제품 사양
| 모델 | PLUG417R |
| IR 탐지기의 성능 | |
| 결의 | 400x300 |
| 픽셀 피치 | 17μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | < 30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
| 시작 시간 | <15초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV/BT656/LVDS |
| 확장 컴포넌트 | USB/Camerlink |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 방식 | RS232-TTL, 115200bps |
| 공급 전압 | 4.5~6V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확성 | ±2°C 또는 ±2% (최대값을 취) |
| SDK | ARM/윈도우/리눅스 SDK, 풀 스크린 열측정 |
| 신체적 특성 | |
| 크기 (mm) | 44.5x44.5x366 |
| 무게 | ≤ 77g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 무작위 진동 5.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르믹: 7.5mm/13mm/19mm/25mm/35mm |
산업용 용도
PLUG417R 열 카메라 코어는 전기 전력 검사, 기계 비전, 건물 HVAC 보안 및 모니터링, 야외, 소방 및 구조, 법 집행 및 구조, ADAS,UAV 유료물 등.
우리 의 봉사 방법
사전 판매
요구사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
배포
신속 한 배달
시스템 통합 및 테스트
기술 교육
적용 지침
판매 후
원격 진단
보증 서비스
펌웨어 업그레이드
기술 유지 보수
자주 묻는 질문
1DRI 범위는 뭐죠?
적외선 탐지기가 특정 목표물의 이미지를 생성 할 수있는 거리를 측정하는 수단이며 탐지 범위, 인식 범위, 식별 범위로 나눌 수 있습니다.
D (탐지): 배경에서 물체를 구별하는 능력
R (인식): 물체 클래스를 분류할 수 있는 능력 (동물, 사람, 차량, 배...)
I (확인): 사물을 상세히 설명할 수 있는 능력 (모자 입은 남자, 사슴, 지프...)
존슨의 기준에 따르면, DRI 거리에서 눈에 보이는 목표 세부 사항의 확률이 50%일 때, 목표물의 최소 수선 쌍은 1:36 (또는 1:4:8), 그리고 그에 따른 최소 픽셀 수는 2:612 (또는 2:816절)
표적 지름이 H이고 초점 거리는 f이고, 픽셀 크기는 d이고, 직선 쌍의 수는 n이고 가정하면, 볼거리 L=H×f/(2n×d)
