OEM 장파장 적외선 열 카메라는 산업적 서모그래피로 비냉각 400x300 17μM을 공동을 만듭니다
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 플러그417R |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 400x300 / 17μm | 프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | 스펙트럼 범위 | 8~14μm |
| 크기 | 44.5x44.5x33.6mm | 무게 | ≤77g |
| 강조하다 | OEM 장파장 적외선 열 카메라 핵심,400x300 장파장 적외선 열 카메라 핵심 |
||
제품 설명

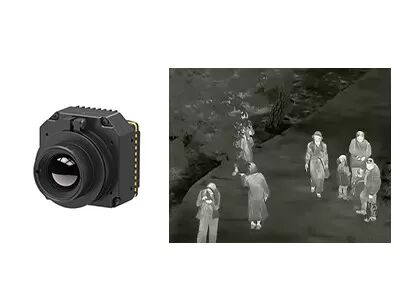

PLUG417R 비냉각 열화상 모듈
400x300 17μM LWIR 열화상 카메라 모듈, 산업용 열화상 촬영 기능 포함
제품 설명
PLUG417R 열화상 카메라 코어는 400x300 / 17μm 비냉각 LWIR 적외선 감지기를 사용하며, 산업 또는 체온 측정을 위해 -20℃~150 ℃의 측정 범위를 가진 선택적 온도 측정 기능을 제공합니다. 이 적외선 열화상 모듈은 주변 온도를 측정할 뿐만 아니라 열화상 이미지를 표시할 수 있습니다. 따라서 온도 변화를 모니터링하는 데 최적의 선택입니다.
이 소형 적외선 카메라 모듈은 열화상 촬영, 전력 검사, 건물 검사 등과 같은 적외선 열화상 응용 분야에 널리 사용될 수 있습니다. 모든 종류의 열화상 카메라 및 적외선 열화상 카메라에서 2차 개발 및 통합을 원하는 OEM 고객에게 유용합니다.
주요 특징
- NETD<30mk, 고감도
- 안정적인 성능
- 쉬운 통합
- 선명한 이미지 품질 및 세부 사항
- 사용자 정의 가능한 온도 범위
- 강력한 환경 적응성
제품 사양
| 모델 | PLUG417R |
| IR 감지기 성능 | |
| 해상도 | 400x300 |
| 픽셀 피치 | 17μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
| 시작 시간 | <15s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV/BT656/LVDS |
| 확장 구성 요소 | USB/Camerlink |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/가상 색상 |
| 이미지 방향 | 수평/수직/대각선 뒤집기 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 모드 | RS232-TTL, 115200bps |
| 공급 전압 | 4.5~6V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확도 | ±2°C 또는 ±2% (최대값) |
| SDK | ARM/Windows/Linux SDK, 전체 화면 열화상 촬영 |
| 물리적 특성 | |
| 치수 (mm) | 44.5x44.5x36.6 |
| 무게 | ≤77g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 보관 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 랜덤 진동 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축 6방향 |
| 광학 | |
| 선택적 렌즈 | 고정 초점 비열화: 7.5mm/13mm/19mm/25mm/35mm |
산업 응용 분야
PLUG417R 열화상 카메라 코어는 전력 검사, 머신 비전, 건물 HVAC 보안 및 모니터링, 야외, 소방 및 구조, 법 집행 및 구조, ADAS, UAV 페이로드 등에 널리 사용됩니다.
당사의 서비스 방식
사전 판매
요구 사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
배포
신속한 배송
시스템 통합 및 테스트
기술 교육
응용 프로그램 안내
사후 판매
원격 진단
보증 서비스
펌웨어 업그레이드
기술 유지 보수
자주 묻는 질문
1. 적외선 초점면 배열의 분류
냉각 방식에 따라 적외선 초점면 배열은 냉각 및 비냉각 열화상 감지기로 나눌 수 있습니다. 냉각 FPA 적외선 감지기는 현재 듀어 병/급속 시동 스로틀 냉장고 및 듀어 병/스털링 사이클 냉장고를 주로 채택합니다. 비냉각 FPA 열 IR 감지기는 실온에서 작동합니다. 이는 비냉각 열화상 시스템의 핵심입니다. 가장 일반적인 열 감지 재료에는 바나듐 산화물(Vox) 및 비정질 실리콘(a-Si)이 있습니다. 바나듐 산화물 재료는 현재 시장에서 주류 선택이며, 높은 온도 저항 계수와 높은 열 감도를 가지고 있습니다.
