384x288 해상도 17μm 픽셀 크기 LWIR 산업용 비전용 냉각되지 않은 열영상 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417G3 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 / 17μm | 프레임 속도 | 25Hz/30Hz/50Hz |
|---|---|---|---|
| NETD | ≤30mK/F1.0/25℃ | 스펙트럼 범위 | 8~14μm |
| 크기 | 25.4mm×25.4mm×16.5mm | 무게 | 16.6±1g |
| 강조하다 | ADAS 장파장 적외선 열 카메라 모듈,30mK 장파장 적외선 열 카메라 모듈 |
||
제품 설명

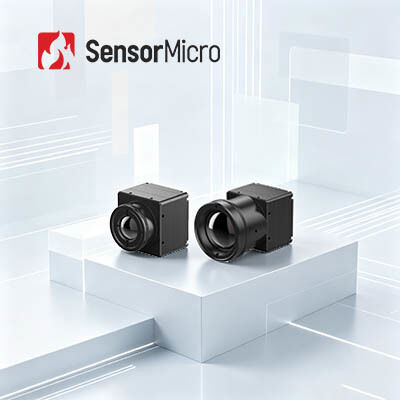

LWIR 384x288 / 17μm 산업용 비전용 냉각되지 않은 열영상 카메라 코어
제품 설명
COIN417G3 적외선 카메라 코어는 384×288/17μm 웨이퍼 레벨 적외선 검출기를 통합하여 즉각적이고 부드러운 열 이미지 출력을위한 업그레이드 된 전문 이미지 처리 알고리즘과 결합합니다.낮은 전력 소비와 산업 전반에 걸쳐 표준 인터페이스 호환성이 비용 효율적인 열 모듈은 매우 민감한 열 검출을 위해 30mK 이하의 전형적인 NETD를 달성합니다. USB2를 포함한 다재다능한 출력 인터페이스를 지원합니다.0, DVP, LVDS 및 BT.656, 그것은 연속 포트 제어 액세스와 함께 RAW와 YUV 이미지 데이터를 모두 제공합니다.산업용 비전을 위한 제품 반복을 가속화합니다., 야간 보안 감시, 야외 관찰, AIoT 및 ADAS 지능형 운전 응용 프로그램.
주요 특징
- 포괄적 인 기능, 비용 효율적 인 디자인
고비용 웨이퍼 레벨 포장 감지기를 사용하여 개발되었습니다. 이미지 품질을 향상시키기 위해 고급 이미지 처리 알고리즘과 통합되었습니다. - 탁월 한 성능, 우수한 영상
전형적인 NETD≤30mK로 높은 민감성. 다음 세대의 이미지 알고리즘은 더 명확하고 날카로운 열 이미지를 제공합니다. - 유연한 확장, 빠른 통합
다양한 응용 시나리오에 맞게 여러 광 렌즈 옵션이 제공됩니다. USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스를 지원합니다. 연쇄 포트 제어로 RAW/YUV 이미지 데이터를 출력합니다.
제품 사양
| 모델 | 코인417G3 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 384 × 288 |
| 픽셀 크기 | 17μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤30mK/F1.0/25°C |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25/30/50Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 억제 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | ICC 소프트웨어 - 모듈 제어 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50Pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB20 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계식 | |
| 맨 코어 크기 ((mm) | 250.4mm × 25.4mm × 16.5mm |
| 맨 핵 중량 (g) | 16.6±1 |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 무작위 진동, 5.35gms, 3 축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 아테르믹: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 보호 수준 | IP67 (앞 렌즈) |
산업용 용도
COIN417G3 열 카메라 코어는 산업 비전, 보안 모니터링, 소방 및 구조, 야외, 기계 비전, ADAS 등에 널리 사용됩니다.
표준화 된 서비스
- 전체 문서:제품 설명서, 설치 가이드, 선택 참조. 추측 없이 시작하세요.
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가, 매개 변수 검증이 쉬워졌습니다.
- 고급 개발자 도구 킷:SDK, API, 알고리즘, 디버깅 툴을 통해
- 원격 기술 지원:24/7 지원 - 신속한 응답과 신속한 해결을 위해 중요한 문제.
- 보증:오리지널 부품과 엄격한 프로세스 준수 최적의 성능을 회복합니다.
자주 묻는 질문
금속 포장재
금속 포장은 금속 튜브 껍질, 열전기 냉각기 (TEC) 및 기둥형 겟을 사용합니다.TEC는 작업 온도를 안정화 하는 데 중요한 역할을 하기 때문에 적외선 탐지기가 실내 온도에서 작동, 따라서 열사진 센서의 극한 환경, 예를 들어 두꺼운 안개, 비와 눈 등에 적응하는 능력을 향상시킵니다.
그러나 단점은 전체 냉각되지 않은 제품 생산의 전체 비용의 60% 이상을 차지하는 너무 높은 비용이며 긴 생산 주기를 초래한다는 것입니다.이러한 포장 방법은 고급 애플리케이션을 위한 것입니다.
