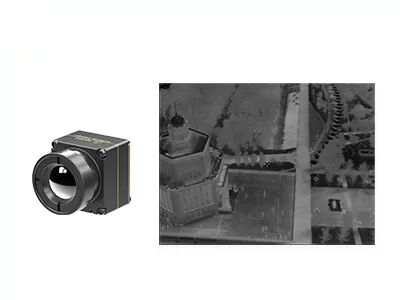

UAV 화물을 위한 산화 바나듐 비냉각 IR 카메라 핵심 전형적 NETD 40mK
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 | 소비 전력 | 0.7w |
---|---|---|---|
스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
전형적 NETD | ≤40mk | 프레임 속도 | 30Hz |
하이 라이트 | 산화 바나듐 IR 카메라 핵심,UAV 화물 IR 카메라 핵심,40mK 비냉각 IR 카메라 |
UAV 화물을 위한 작은 사이즈 비냉각 적외선 카메라 핵심 640x512 12 um
냉각된 비냉각 적외선 검출기의 선두 제조업체로서 & 열 모듈, 세계적인 기술은 적외선 카메라 핵심 iTL612R에 대한 소형 버전인 작은 사이즈와 가벼운 적외선열 영상 코어 iTL612R 프로를 발현시킵니다.
완전히 스왑-C를 위한 향하 (크기 무게와 - 동력 비용), 크기와 무게의 iTL612R 프로 적외선 카메라 핵심은 산업에 이미 중심에 있었습니다.그들의 드론들을 통합할 때 크기와 무게에 요구조건이 제한하게 하는 것은 고객들을 위한 최상의 선택 엽니다.
640×512/12μm 자가 발달 웨이퍼 레벨 적외선 검출기와 이미지화와 온도측정 버전인 렌즈 보호 그레이드 IP67과 다양한 SDK 해결책을 제공할 때, iTL612R 프로 열 모듈은 더 작은 크기와 경량과 강제를 간격을 두기 위해 대응하고, 더 낮은 소비 전력으로 더 긴 배터리 수명을 성취하고, 소비자 전자공학 분야에서 일체화 문제를 극복하고 소형이고 휴대용 제품에게 더 많은 해결책을 제공합니다.
그것은 특별히 예측적 유지 관리, 광기전성 검사, 환경 보호, 과학적 연구, 항공 촬영, 경찰 조사, 재난구호 & 구조, 산불 방지, 도시적 세이프티 기타 등등의 분야를 위해 개발됩니다.
계약 & 경량 설계
오우 사이즈 : (9.1 밀리미터 렌즈로) 17mm×17mm×22mm
오우 중량 : (9.1 밀리미터 렌즈로) 13g
0.7W만큼 낮은 오우 소비 전력
뚜렷한 이미지와 정확한 방사측정
오우 브랜드 뉴 영상 처리 알고리즘 : NUC/3DNR/DNS/DRC/EE
오우 보조 창 / 리눅스 / 무기 SDK
오우 지지 지역, 포인트 & 등온선 온도측정
쉬운 통합을 위한 다양한 인터페이스
오우 DVP/LVDS/USB2.0 인터페이스, 미가공품 / YUV 이미지 데이터 출력, 직렬 포트 제어
모델 | iTL612R 프로 |
ir 디텍터 성능 | |
기밀 자료 | 산화 바나듐 |
결의안 | 640×512 |
화소 크기 | 12μm |
스펙트럼 범위 | 8~14μm |
전형적 NETD | ≤40mk |
영상 처리 | |
프레임 속도 | 30Hz |
구동 시간 | 5s |
디지털 영상 | RAW/YUV/BT656 |
이미지 알고리즘 | 비일률성 보정 (NUC) 3D 소음 감소 (3DNR) (DNS)를 잡음을 제거하세요 동적 범위 압축 (DRC) 에지 강조 (EE) |
이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
PC 소프트웨어 | |
ICC 소프트웨어 | 모듈 제어 & 비디오 디스플레이 |
전기 규격서 | |
표준 외부인터페이스 | 30Pin HRS : DF40C-30DP-0.4V(51), (남자인 HRS) |
USB 확장 보드 | 타입-C |
통신 인터페이스 | RS232-TTL/USB2.0 |
디지털 비디오 인터페이스 | CMOS8/USB2.0 |
공급 전압 | 4.0-5.0V V VDC |
전형적 소비 전력 | 0.7W |
온도측정 | |
작동 온도 범위 | -10' C~+50' C |
온도 측정 범위 | -20' C~+150' C, 0' C~550' C ; 지원 특화와 확장 |
온도 측정 정확도 | ±2' C 또는 ±2% (@23C±3C)의 더 큽니다 |
지방 기온 측정 | 지원 최대, 출력 지방 기온의 최소이고 평균 가치 |
SDK | 보조 창 / 리눅스 /는 무장합니다 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
물리적 특성 | |
(밀리미터)를 분류하세요 | (9.1 밀리미터 렌즈로) 17×17×22 |
중량 | (9.1 밀리미터 렌즈로) 13g |
환경 적응 능력 | |
작동 온도 | -40' C~+70' C |
저장 온도 | -45' C~+85' C |
습도 | 5%~95%, 불응축 |
진동 | 5.35grms, 3 주축 |
충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
증명서 | ROHS2.0/REACH |
광학 | |
선택적인 렌즈 | 고정초점 무열적 : 9.1 밀리미터 |
넓게 예측적 유지 관리, 광기전성 검사, 환경 보호, 과학적 연구, 항공 촬영, 경찰 조사, 구호 & 구조, 산불 방지, 도시적 세이프티 기타 등등의 분야에서 사용되는 iTL612R 프로 열사진법 모듈이 그렇게 UAV 하중과 착용가능 장치에 통합될 수 있습니다.
1. 적외선 검출기 / 열사진법 센서가 무엇입니까?
적외선 파는 사람의 눈으로 보일 수 없습니다. 적외선 검출기 / 열사진법 센서는 그리고 나서 적외선 방사와 열 에너지에 반응하고 그것을 전기 신호로 변환시키기 위해 광전기 장치를 있고 눈에 보이는 열화상을 출력했습니다.
2. WLP가 무엇입니까?
WLP는 웨이퍼 레벨 패키지를 언급합니다. 그것은 전체 MEMS 웨이퍼에 직접적으로 고진공 패키징을 완료하고, 그리고 나서 선을 긋과 한 개의 적외선 센서를 만들기 위해 잘리는 과정입니다. 금속 패키지, 세라믹 패키지와 함께, 그들은 비냉각 적외선 검출기의 3개 기본 패키지 포맷입니다.
3. WLP의 장점이 무엇입니까?
WLP ir 디텍터는 특별히 소비자 전자 시장에 대한 적외선기술의 응용에서 소형화와 저비용 요구를 만나도록 설계됩니다. 량 제작 능력으로, 세계적 센서기술은 신흥 시장의 더 새로운 애플리케이션을 올리기 위해 지금 다양한 WLP 적외선 모듈 해결책을 제공하고 있습니다.
