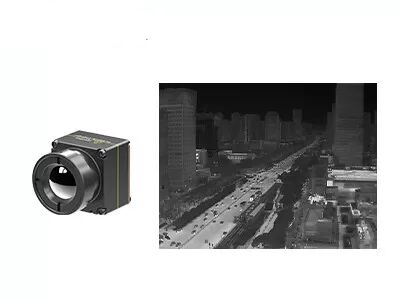

9.1 밀리미터 렌즈와 CMOS8 비냉각되 IR 카메라 핵심 640x512 12 um
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 | 소비 전력 | 0.7w |
---|---|---|---|
스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
전형적 NETD | ≤40mk | 프레임 속도 | 30Hz |
하이 라이트 | CMOS8 비냉각 IR 카메라 핵심,9.1 밀리미터 렌즈 IR 카메라 핵심,12 um 비냉각 열 카메라 |
UAV 화물을 위한 작은 사이즈 비냉각 적외선 카메라 핵심 640x512 12 um
냉각된 비냉각 적외선 검출기의 선두 제조업체로서 & 열 모듈, 세계적인 기술은 적외선 카메라 핵심 iTL612R에 대한 소형 버전인 작은 사이즈와 가벼운 적외선열 영상 코어 iTL612R 프로를 발현시킵니다.
완전히 스왑-C를 위한 향하 (크기 무게와 - 동력 비용), 크기와 무게의 iTL612R 프로 적외선 카메라 핵심은 산업에 이미 중심에 있었습니다.그들의 드론들을 통합할 때 크기와 무게에 요구조건이 제한하게 하는 것은 고객들을 위한 최상의 선택 엽니다.
640×512/12μm 자가 발달 웨이퍼 레벨 적외선 검출기와 이미지화와 온도측정 버전인 렌즈 보호 그레이드 IP67과 다양한 SDK 해결책을 제공할 때, iTL612R 프로 열 모듈은 더 작은 크기와 경량과 강제를 간격을 두기 위해 대응하고, 더 낮은 소비 전력으로 더 긴 배터리 수명을 성취하고, 소비자 전자공학 분야에서 일체화 문제를 극복하고 소형이고 휴대용 제품에게 더 많은 해결책을 제공합니다.
그것은 특별히 예측적 유지 관리, 광기전성 검사, 환경 보호, 과학적 연구, 항공 촬영, 경찰 조사, 재난구호 & 구조, 산불 방지, 도시적 세이프티 기타 등등의 분야를 위해 개발됩니다.
계약 & 경량 설계
오우 사이즈 : (9.1 밀리미터 렌즈로) 17mm×17mm×22mm
오우 중량 : (9.1 밀리미터 렌즈로) 13g
0.7W만큼 낮은 오우 소비 전력
뚜렷한 이미지와 정확한 방사측정
오우 브랜드 뉴 영상 처리 알고리즘 : NUC/3DNR/DNS/DRC/EE
오우 보조 창 / 리눅스 / 무기 SDK
오우 지지 지역, 포인트 & 등온선 온도측정
쉬운 통합을 위한 다양한 인터페이스
오우 DVP/LVDS/USB2.0 인터페이스, 미가공품 / YUV 이미지 데이터 출력, 직렬 포트 제어
모델 | iTL612R 프로 |
ir 디텍터 성능 | |
기밀 자료 | 산화 바나듐 |
결의안 | 640×512 |
화소 크기 | 12μm |
스펙트럼 범위 | 8~14μm |
전형적 NETD | ≤40mk |
영상 처리 | |
프레임 속도 | 30Hz |
구동 시간 | 5s |
디지털 영상 | RAW/YUV/BT656 |
이미지 알고리즘 | 비일률성 보정 (NUC) 3D 소음 감소 (3DNR) (DNS)를 잡음을 제거하세요 동적 범위 압축 (DRC) 에지 강조 (EE) |
이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
PC 소프트웨어 | |
ICC 소프트웨어 | 모듈 제어 & 비디오 디스플레이 |
전기 규격서 | |
표준 외부인터페이스 | 30Pin HRS : DF40C-30DP-0.4V(51), (남자인 HRS) |
USB 확장 보드 | 타입-C |
통신 인터페이스 | RS232-TTL/USB2.0 |
디지털 비디오 인터페이스 | CMOS8/USB2.0 |
공급 전압 | 4.0-5.0V V VDC |
전형적 소비 전력 | 0.7W |
온도측정 | |
작동 온도 범위 | -10' C~+50' C |
온도 측정 범위 | -20' C~+150' C, 0' C~550' C ; 지원 특화와 확장 |
온도 측정 정확도 | ±2' C 또는 ±2% (@23C±3C)의 더 큽니다 |
지방 기온 측정 | 지원 최대, 출력 지방 기온의 최소이고 평균 가치 |
SDK | 보조 창 / 리눅스 /는 무장합니다 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
물리적 특성 | |
(밀리미터)를 분류하세요 | (9.1 밀리미터 렌즈로) 17×17×22 |
중량 | (9.1 밀리미터 렌즈로) 13g |
환경 적응 능력 | |
작동 온도 | -40' C~+70' C |
저장 온도 | -45' C~+85' C |
습도 | 5%~95%, 불응축 |
진동 | 5.35grms, 3 주축 |
충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
증명서 | ROHS2.0/REACH |
광학 | |
선택적인 렌즈 | 고정초점 무열적 : 9.1 밀리미터 |
넓게 예측적 유지 관리, 광기전성 검사, 환경 보호, 과학적 연구, 항공 촬영, 경찰 조사, 구호 & 구조, 산불 방지, 도시적 세이프티 기타 등등의 분야에서 사용되는 iTL612R 프로 열사진법 모듈이 그렇게 UAV 하중과 착용가능 장치에 통합될 수 있습니다.
1. 적외선열 이미지화가 무엇입니까?
적외선열 이미지화는 물체에 대한 정보를 수집하고, 기 위해 그들의 이미지를 공식화합니다거나, 심지어 낮은 가시성 환경에서 조차, 물체의 온도 정보를 얻기 위해 적외선 방사와 열 에너지를 사용하는 방법입니다.
2. 어떻게 적외선열 이미지화가 일합니까?
적외선 열상 장비는 적외선기술의 수동적 비접촉 검출과 신분입니다. 그것은 적외선 방사를 통과할 수 있는 적외선 광 시스템을 통한 초점면 어레이 적외선 검출기에 현장의 적외선 방사를 집중시킵니다. 열감지기는 다른 강도의 방사 신호를 상응하는 전기 신호로 변환시키고, 그리고 나서 증폭과 비디오 프로세싱을 통하여, 육안에 의해 관찰될 수 있는 적외선 이미지를 형성합니다.
