울트라 미니 냉각되지 않은 적외선 LWIR 카메라 코어 640x512 해상도, 8μm 픽셀 피치 및 ≤30mK NETD
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 프레임 속도 | 30/50Hz | 일반적인 NETD | 30mK 이하 |
|---|---|---|---|
| 해결 | 640x512 | 전력 소비 | 0.4W |
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 강조하다 | 언쿨레드 드론 열 카메라 12 um,냉각된 드론 열 카메라 640x512,3Axis 드론 열 카메라 |
||
제품 설명

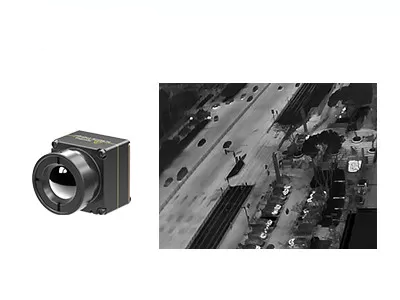

울트라 미니 비냉각식 적외선 LWIR 카메라 코어 640x512/8μm
제품 설명
iTL608은 휴대용 및 까다로운 이미징 애플리케이션을 위해 제작된 초소형 고집적 비냉각식 적외선 열화상 카메라 코어입니다. 대략 인간 엄지 손가락 크기인 13 * 13 * 18.3mm의 소형 폼 팩터와 6.7 ±1.5g(6mm 렌즈 포함)의 가벼운 무게를 자랑하는 이 제품은 해당 제품 클래스에서 SWaP(크기, 무게, 전력) 최적화에 대한 새로운 벤치마크를 설정합니다.
고성능 VOx 적외선 감지기가 장착되고 640 * 512 해상도와 결합된 8μm 초소형 픽셀 디자인을 특징으로 하는 코어는 NETD ≤ 30mK의 탁월한 열 감도를 제공하여 미묘한 온도 변화를 정밀하게 감지할 수 있습니다. 8~14μm 장파 적외선(LWIR) 대역 내에서 작동하여 표준 주변 온도 목표를 정확하게 식별합니다.
주요 특징
- 초경량 디자인
13*13*18.3mm의 컴팩트한 사이즈와 6.7±1.5g의 무게(6mm 렌즈 포함)
동급 최고 수준의 통합 - 고감도, 정밀 감지
640 * 512 해상도의 8μm 초소형 픽셀 크기로 미세한 디테일과 선명한 이미지 제공
일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지할 수 있습니다. - 단순화된 개발, 빠른 통합
다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 광학 렌즈 옵션 제공
MIPI/USB 2.0/BT.656을 포함한 다중 이미지 출력 인터페이스 지원
RAW 및 YUV 이미지 데이터 출력, 직렬 포트/I2C를 통한 제어
제품 사양
| 모델 | iTL608 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640*512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 30mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30/50Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/USB2.0/I2C |
| 디지털 비디오 인터페이스 | MIPI/USB2.0/BT.656 |
| 공급 전압 | 4-5.5V |
| 일반적인 전력 소비 | 0.4W |
| 기계 | |
| 크기(렌즈 포함) | 6mm 렌즈 포함: 13*13*18.3mm(렌즈 외경 Φ12.3mm) 8.7mm 렌즈 포함: 13*13*19.8mm(렌즈 외경 Φ15.6mm) 16.7mm 렌즈 포함: 13*13*27.9mm(렌즈 외경 Φ22.2mm) 30mm 렌즈 포함: 13*13*39mm(렌즈 외경 Φ36mm) |
| 무게(렌즈 포함) | 6.7±1.5g(6mm 렌즈) 7.5±1.5g(8.7mm 렌즈) 17±1.5g(16.7mm 렌즈) 42.7±1.5g(30mm 렌즈) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응결 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 6/8.7/16.7/30mm |
산업용 애플리케이션
iTL608 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
맞춤형 서비스
- 제품 맞춤화:산업별 요구 사항을 충족하도록 구성을 조정하고 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 신제품 및 시장을 위한 공동 혁신:혁신적인 적외선 애플리케이션 솔루션을 공동 개발하기 위해 고객과 협력
자주 묻는 질문
1. 초점면배열 적외선 감지기는 어떤 산업에 사용됩니까?
적외선 초점면 감지기는 열화상 시스템의 핵심 구성 요소로, 물체의 적외선 정보를 감지, 식별 및 분석하는 핵심 요소입니다. 교통, 검사, 보안 모니터링, 기상학, 의학 및 기타 산업 분야에서 광범위한 응용 분야를 보유하고 있습니다.
2. 냉각식 및 비냉각식 적외선 초점면 검출기의 특성은 무엇입니까?
적외선 초점면 검출기는 냉각식 적외선 초점면 검출기와 비냉각식 적외선 초점면 검출기로 나눌 수 있습니다. 냉각식 적외선 감지기는 낮은 온도 진공 환경에서 높은 감도로 작동하며 보다 미묘한 온도 차이를 구별할 수 있는 반면, 비냉각식 적외선 초점면 감지기는 극저온 환경이 필요하지 않으며 실온에서 작동할 수 있습니다.
3. 초점면 배열 적외선 감지기는 어떤 산업에 사용됩니까?
적외선 초점면 감지기는 열화상 시스템의 핵심 구성 요소로, 물체의 적외선 정보를 감지, 식별 및 분석하는 핵심 요소입니다. 교통, 검사, 보안 모니터링, 기상학, 의학 및 기타 산업 분야에서 광범위한 응용 분야를 보유하고 있습니다.
