x결의안 | 640x512 | 소비 전력 | 0.7w |
---|---|---|---|
스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
전형적 NETD | ≤40mk | 프레임 속도 | 30Hz |
하이 라이트 | NUC는 열 카메라를 윙윙거립니다,40mK 비냉각 드론 열 카메라,비냉각 적외선 카메라 30Hz |

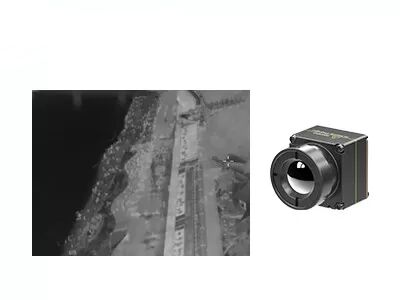

UAV 화물을 위한 작은 사이즈 비냉각 적외선 카메라 핵심 640x512 12 um
냉각된 비냉각 적외선 검출기의 선두 제조업체로서 & 열 모듈, 세계적인 기술은 적외선 카메라 핵심 iTL612R에 대한 소형 버전인 작은 사이즈와 가벼운 적외선열 영상 코어 iTL612R 프로를 발현시킵니다.
완전히 스왑-C를 위한 향하 (크기 무게와 - 동력 비용), 크기와 무게의 iTL612R 프로 적외선 카메라 핵심은 산업에 이미 중심에 있었습니다.그들의 드론들을 통합할 때 크기와 무게에 요구조건이 제한하게 하는 것은 고객들을 위한 최상의 선택 엽니다.
640×512/12μm 자가 발달 웨이퍼 레벨 적외선 검출기와 이미지화와 온도측정 버전인 렌즈 보호 그레이드 IP67과 다양한 SDK 해결책을 제공할 때, iTL612R 프로 열 모듈은 더 작은 크기와 경량과 강제를 간격을 두기 위해 대응하고, 더 낮은 소비 전력으로 더 긴 배터리 수명을 성취하고, 소비자 전자공학 분야에서 일체화 문제를 극복하고 소형이고 휴대용 제품에게 더 많은 해결책을 제공합니다.
그것은 특별히 예측적 유지 관리, 광기전성 검사, 환경 보호, 과학적 연구, 항공 촬영, 경찰 조사, 재난구호 & 구조, 산불 방지, 도시적 세이프티 기타 등등의 분야를 위해 개발됩니다.
계약 & 경량 설계
오우 사이즈 : (9.1 밀리미터 렌즈로) 17mm×17mm×22mm
오우 중량 : (9.1 밀리미터 렌즈로) 13g
0.7W만큼 낮은 오우 소비 전력
뚜렷한 이미지와 정확한 방사측정
오우 브랜드 뉴 영상 처리 알고리즘 : NUC/3DNR/DNS/DRC/EE
오우 보조 창 / 리눅스 / 무기 SDK
오우 지지 지역, 포인트 & 등온선 온도측정
쉬운 통합을 위한 다양한 인터페이스
오우 DVP/LVDS/USB2.0 인터페이스, 미가공품 / YUV 이미지 데이터 출력, 직렬 포트 제어
모델 | iTL612R 프로 |
ir 디텍터 성능 | |
기밀 자료 | 산화 바나듐 |
결의안 | 640×512 |
화소 크기 | 12μm |
스펙트럼 범위 | 8~14μm |
전형적 NETD | ≤40mk |
영상 처리 | |
프레임 속도 | 30Hz |
구동 시간 | 5s |
디지털 영상 | RAW/YUV/BT656 |
이미지 알고리즘 | 비일률성 보정 (NUC) 3D 소음 감소 (3DNR) (DNS)를 잡음을 제거하세요 동적 범위 압축 (DRC) 에지 강조 (EE) |
이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
PC 소프트웨어 | |
ICC 소프트웨어 | 모듈 제어 & 비디오 디스플레이 |
전기 규격서 | |
표준 외부인터페이스 | 30Pin HRS : DF40C-30DP-0.4V(51), (남자인 HRS) |
USB 확장 보드 | 타입-C |
통신 인터페이스 | RS232-TTL/USB2.0 |
디지털 비디오 인터페이스 | CMOS8/USB2.0 |
공급 전압 | 4.0-5.0V V VDC |
전형적 소비 전력 | 0.7W |
온도측정 | |
작동 온도 범위 | -10' C~+50' C |
온도 측정 범위 | -20' C~+150' C, 0' C~550' C ; 지원 특화와 확장 |
온도 측정 정확도 | ±2' C 또는 ±2% (@23C±3C)의 더 큽니다 |
지방 기온 측정 | 지원 최대, 출력 지방 기온의 최소이고 평균 가치 |
SDK | 보조 창 / 리눅스 /는 무장합니다 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
물리적 특성 | |
(밀리미터)를 분류하세요 | (9.1 밀리미터 렌즈로) 17×17×22 |
중량 | (9.1 밀리미터 렌즈로) 13g |
환경 적응 능력 | |
작동 온도 | -40' C~+70' C |
저장 온도 | -45' C~+85' C |
습도 | 5%~95%, 불응축 |
진동 | 5.35grms, 3 주축 |
충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
증명서 | ROHS2.0/REACH |
광학 | |
선택적인 렌즈 | 고정초점 무열적 : 9.1 밀리미터 |
넓게 예측적 유지 관리, 광기전성 검사, 환경 보호, 과학적 연구, 항공 촬영, 경찰 조사, 구호 & 구조, 산불 방지, 도시적 세이프티 기타 등등의 분야에서 사용되는 iTL612R 프로 열사진법 모듈이 그렇게 UAV 하중과 착용가능 장치에 통합될 수 있습니다.
1. 적외선 열 그래픽이 무엇입니까?
서모그래피는 대상면 온도 검출을 기반으로 한 비침습적인 진단 방법의 새롭고 효과적 기술입니다. 물체로부터 나온 적외선 (IR) 방사능은 온도 분포 맵의 모양으로 기록되고 시각화됩니다.
2. 적외선 열 그래픽은 무엇을 위해 사용될 수 있습니까?
적외선 열화상이 주택 점검을 수행하는데 사용될 수 있다고 구조적인 결함, 전기 고장, 기계적 결함, 사람들과 동물의와 더 훨씬 더 생리적 변화가 결정합니다.
3. 적외선 열 그래픽의 장점이 무엇입니까?
비파괴시험을 위해, 인력과 장비 가치 하락을 감소시키면서, 그것은 작업 효율을 높이면서, 비축액을 초래하는 손상 없이 시험을 받도록 단순하고 대응에 빠릅니다.
의학 서모그래피를 위해, 이른 건강 상태 스크리닝을 위한 이상적인 도구인 신체, 방사능과 통증 없는 100% 금고에서 숨겨진 문제를 발견하는 것은 매우 효율적입니다.
