640x512/12μm 비냉각 적외선 카메라 코어, 드론 탑재용 소형
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 12 um 비냉각 적외선 카메라 핵심,640x512 적외선 카메라 핵심,UAV 화물 적외선 카메라 핵심 |
||
제품 설명

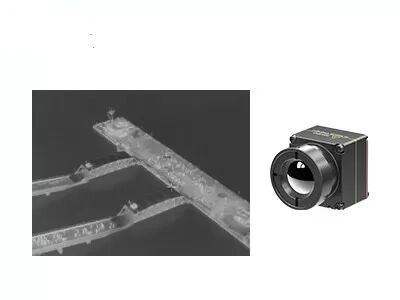

미니 크기의 냉각되지 않은 적외선 카메라 코어 640x512/12μm
제품 설명찢기
냉각된 냉각되지 않은 적외선 탐지기와 열 모듈의 선도적인 제조업체로서, 센서 마이크로는 작은 크기와 가벼운 적외선 열영상 코어 iTL612R Pro를 개발합니다.이것은 적외선 카메라 코어 iTL612R의 컴팩트 버전입니다..
완전히 SWaP-C (대량-중량-전력 비용) 에 맞게, iTL612R Pro 적외선 카메라 코어의 크기와 무게는 이미 업계에서 최전선에 있습니다..그것은 자신의 드론을 통합 할 때 크기와 무게에 대한 제한적인 요구 사항을 가진 고객을위한 최고의 선택입니다.
640×512/12μm 자체 개발 된 웨이퍼 레벨 적외선 검출기, 렌즈 보호 등급 IP67, 이미지 및 온도 측정 버전 및 다양한 SDK 솔루션을 제공합니다.iTL612R Pro 열 모듈은 더 작은 크기와 가벼운 무게로 공간 제한에 반응합니다., 배터리 수명이 더 길어지고 전력 소비가 낮아지고, 소비자 전자 분야에서 통합 문제를 극복하고, 컴팩트 및 휴대용 제품에 대한 더 많은 솔루션을 제공합니다.
특히 예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 조사,재난 구제 및 구출산불 예방, 도시 안전 등
주요 특징
콤팩트 하고 가벼운 디자인
크기: 17mm × 17mm × 22mm (9.1mm 렌즈)
• 무게: 13g (9.1mm 렌즈)
• 0.7W 이하의 전력 소비
선명 한 이미지 와 정확 한 방사선 측정
• 완전히 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK를 지원합니다.
• 지역, 포인트 및 동온 온도 측정 지원
다양한 인터페이스 간편한 통합
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 일련 포트 제어
제품 사양
| 모델 | ITL612R 프로 |
| IR 탐지기의 성능 | |
| 민감한 자료 | 바나디움 산화물 |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적인 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 소음 차단 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, 남성) |
| USB 확장판 | C형 |
| 통신 인터페이스 | RS232-TTL/USB20 |
| 디지털 비디오 인터페이스 | CMOS8/USB20 |
| 공급 전압 | 40.0-5.0V V VDC |
| 일반적인 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확성 | ±2°C 또는 ±2% 이상 (@23°C±3°C) |
| 지역 온도 측정 | 출력 지역 온도의 최대, 최소 및 평균 값 지원 |
| SDK | 윈도우/리눅스/ARM 지원; 비디오 스트림 분석 및 회색에서 온도 변환을 달성 |
| 신체적 특성 | |
| 크기 (mm) | 17×17×22 (9.1mm 렌즈) |
| 무게 | 13g (9.1mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 50.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 9.1mm |
산업용 용도
iTL612R Pro 열영상 모듈은 UAV 유료 화상 및 웨어러블 장치에 통합 될 수 있으므로예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진 촬영, 경찰 조사, 구호 및 구조, 산불 예방, 도시 안전 등.
적외선 센싱 에서 신뢰 할 수 있는 파트너
•깊은 기술 전문 지식
적외선 센서 기술의 연구, 개발 및 응용에 대한 오랜 경험으로, 우리는 칩 디자인, 웨이퍼 제조,포장 및 검사우리의 탄탄한 기반은 시장의 요구에 부응하는 혁신적이고 신뢰할 수 있는 제품을 지속적으로 제공할 수 있습니다.
•적외선 센싱의 혁신과 실제 구현에 중점을 둔
우리는 열영상 분야에서 기술적인 획기적인 발전을 이끌어내기 위해 최선을 다하고 있으며, 지속적으로 NETD,SWaP 및 운영 온도에서 한계를 밀어내고 있습니다.우리의 제품은 지속적으로 보안 전반에 걸쳐 응용 프로그램에서 주도, 산업 모니터링, 지능형 시스템, 그리고 더 많은 것.
•다양한 제품 포트폴리오
독립적인 연구개발과 여러 기술 경로에 의해 뒷받침됩니다.우리는 다양한 산업에 맞춘 맞춤형 솔루션을 제공하는 냉각 및 냉각되지 않은 적외선 감지 부품의 광범위한 범위를 제공합니다..
•엄격 한 신뢰성 검증 은 품질 보장 을 보장 한다
탄탄한 품질 관리 시스템으로 지원되는 우리의 제품은 장기적인 안정성과 신뢰성을 보장하기 위해 생산 전반에 걸쳐 여러 가지 테스트 절차를 거칩니다.
•전문 기술 지원 및 공동 개발 서비스
우리의 엔지니어링 팀은 고객과 연구개발팀과 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 향상시키고 시장에 출시 시간을 단축합니다. 귀하의 성공은 우리의 공동 임무입니다.
자주 묻는 질문
1적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 당신의 제품의 실제 필요와 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.당신은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 예를 들어 120x90, 256x192, 400x300. 원격 모니터링과 같은 특정 용도로 매우 명확한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 검출기를 선택할 수 있습니다.
2열영상 촬영에 적합한 색을 어떻게 선택해야 할까요?
- 회색 흰색은 작은 온도 차이를 가진 목표물에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 에너지 산업의 표준 색상 패러다임입니다.
참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
3적외선 열 카메라 렌즈를 선택하는 방법?
- 표준 렌즈는 적절한 거리에서 정상적인 표적을 만날 수 있습니다.
- 텔레 렌즈의 경우, 그것은 상대적으로 작은 목표물을 위해 적합합니다.
- 가까운 거리에서 물체를 더 자세히 보기 위해서는 광각 렌즈가 더 좋습니다.
- 맥로 렌즈는 칩 회로처럼 가까운 거리에서 매우 얇은 표적을 볼 수 있습니다.
