저전력 소비 640x512 해상도 8μm 픽셀 피치와 ≤30mK NETD를 가진 냉각되지 않은 적외선 카메라 코어
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 프레임 속도 | 30/50Hz | 해결 | 640x512 |
|---|---|---|---|
| 일반적인 NETD | 30mK 이하 | 픽셀 피치 | 8μm |
| 스펙트럼 범위 | 8~14μm | 전력 소비 | 0.4W |
| 강조하다 | 비냉각 적외선 카메라 핵심 40mk,적외선 카메라 핵심 0.7W,UAV 화물 비냉각 열 카메라 |
||
제품 설명

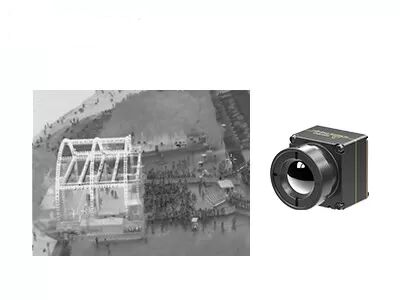

저전력 소비 냉각되지 않은 적외선 카메라 코어 640x512/8μm NETD 30mk
저전력 소비 냉각되지 않은 적외선 카메라 코어 640x512/8 μm NETD 30mk
신속하고 단순화된 시스템 통합을 위해 설계된 iTL608 열 카메라 코어는 소형 열 영상 장치의 개발 문턱을 크게 낮추고 있습니다.산업 선도적인 초소규모 및 가벼운 무게를 갖춘, 그것은 다양한 컴팩트 제품 껍질 디자인과 구조 레이아웃에 적응합니다.
다양한 초점 거리와 애플리케이션 요구 사항을 충족시키기 위해 여러 가지 옵션 광 렌즈와 유연한 하드웨어 구성을 제공합니다. MIPI, USB 2 등 주류 출력 인터페이스를 지원합니다.0 및 BT.656, 표준 RAW 및 YUV 이중 이미지 데이터 출력뿐만 아니라 대부분의 주류 메인보드 및 처리 시스템과 호환됩니다.
일련 포트 및 I2C 이중 제어 모드로 장착되어 편리한 매개 변수 디버깅 및 기능 사용자 정의를 지원합니다. 개발을 단순화하면서 전문적인 이미지 성능을 유지합니다.:640*512 고해상도, ≤30mK 높은 열 민감도, 지능형 이미지 수정 및 노이즈 감축 및 넓은 온도 안정적인 작동개발자들이 고성능 휴대용 열영상 제품을 빠르게 출시할 수 있도록 하는 것.
주요 특징
- 극히 가벼운 디자인
• 13 * 13 * 18.3mm의 콤팩트 크기와 6.7 ± 1.5g의 무게 (6mm 렌즈 포함)
• 이 분야에서 가장 높은 수준의 통합 - 높은 감수성, 정확 한 감지
• 640 * 512 해상도의 8μm 초소 픽셀 크기, 미세한 세부 사항과 명확한 이미지를 제공합니다
• 전형적인 NETD ≤ 30mK, 미묘한 온도 차이에 대한 신뢰할 수 있는 검출을 가능하게 합니다. - 단순화 된 개발, 빠른 통합
• 다양한 애플리케이션 요구 사항을 충족시키기 위해 여러 가지 광 렌즈 옵션이 제공됩니다.
• MIPI/USB 2.0/BT를 포함한 여러 이미지 출력 인터페이스를 지원합니다.656
• RAW 및 YUV 이미지 데이터 출력, 일련 포트/I2C를 통해 제어
제품 사양
| 모델 | ITL608 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640*512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30/50Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/USB2.0/I2C |
| 디지털 비디오 인터페이스 | MIPI / USB2.0 / BT656 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비 | 0.4W |
| 기계식 | |
| 크기 (렌즈 포함) | 6mm 렌즈: 13 * 13 * 18.3 mm (렌즈 바깥 지름 Φ12.3 mm) 8.7mm 렌즈: 13 * 13 * 19.8 mm (렌즈 외부 지름 Φ15.6 mm) 16.7mm 렌즈: 13 * 13 * 27.9 mm (렌즈 외부 지름 Φ22.2 mm) 30mm 렌즈: 13 * 13 * 39mm (렌즈 바깥 지름 Φ36 mm) |
| 무게 (렌즈 포함) | 6.7±1.5g (6mm 렌즈) 7.5±1.5g (8.7mm 렌즈) 17±1.5g (16.7mm 렌즈) 42.7±1.5g (30mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 아테르마: 6/8.7/16.7/30mm |
산업용 용도
iTL608 열영상 모듈은 산불방지, 전력 유지보수, 광전기 검사, 보안 모니터링, 착용 가능한 장치, 휴대 가능한 장치 등 분야에서 사용할 수 있습니다.
우리 의 봉사 방법
사전 판매
요구사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
시나리오 평가
제품 선택
맞춤형 솔루션
배포
신속 한 배달
시스템 통합 및 테스트
기술 교육
적용 지침
시스템 통합 및 테스트
기술 교육
적용 지침
판매 후
원격 진단
보증 서비스
펌웨어 업그레이드
기술 유지 보수
보증 서비스
펌웨어 업그레이드
기술 유지 보수
자주 묻는 질문
1열 감수성이란 무엇인가요?
온도 민감도 (Thermal Sensitivity) 는 NETD (Noise Equivalent Temperature Difference) 라고도 불리며, 중파 (MWIR) 및 장파 (LWIR) 온도 영상 카메라를 평가하는 핵심 매개 변수입니다.그것은 열사진 카메라에 의해 측정된 명확성과 직접적으로 관련이 있습니다.온도차의 신호와 소음 비율을 나타내는 수치이며 밀리 켈빈 (mK) 으로 측정됩니다. 열 민감도 값이 작을수록민감도가 높을수록 이미지가 더 명확합니다..
2열영상술의 응용 분야는 무엇인가요?
온도 측정 및 모든 날씨 영상 촬영은 적외선 열영상 기술의 두 가지 기본 기능입니다.이 두 가지 기술에 기반한 개발 제품은 보안 및 모니터링에 널리 사용됩니다., UAV 보급량, 산업 검사, 소방, 예측 유지보수, ADAS, 전염병 예방, AIoT 등
3적외선 초점 평면 배열의 분류
냉각 방법에 따라 적외선 초점 평면 배열은 냉각 및 냉각되지 않은 열 영상 탐지기로 나눌 수 있습니다.냉각 FPA 적외선 탐지기는 주로 Dewar 병 / 빠른 시작 스트로틀링 냉장고와 Dewar 병 / 스털링 사이클 냉장고를 채택 현재냉각되지 않은 FPA 열 적외선 탐지기는 실내 온도에서 작동합니다. 그것은 냉각되지 않은 열 영상 시스템의 핵심입니다.가장 흔한 열에 민감한 재료는 바나디움 산화물 (Vox) 과 무형 실리콘 (a-Si) 이다바나디움 산화물 물질은 현재 시장에서 주류 선택입니다; 그것은 높은 온도 저항 계수와 높은 열 민감성을 가지고 있습니다.
