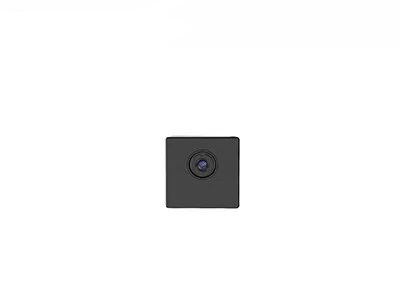

3.2 밀리미터 렌즈와 비냉각 극소 장파장 적외선 열 카메라 핵심 256x192 12μM
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 256x192 | 소비 전력 | 700mW |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
| NETD | ≤65mK | 프레임 속도 | 25Hz/30Hz |
| 하이 라이트 | 장파장 적외선 열 카메라 12uM,3.2 밀리미터 렌즈 장파장 적외선 열 카메라,256x192 장파장 적외선 열 카메라 핵심 |
||
제품 설명
iLC212 열 보안 카메라 모듈
3.2 밀리미터 렌즈와 비냉각 극소 장파장 적외선 256x192 12μm 열 카메라 핵심
제품 설명
iLC212 비냉각 IR 이미징 모듈은 256x192 / 12μm 초점면 어레이 웨이퍼 레벨 패키지 (WLP) 적외선 검출기를 통합하고, 8에서 14μm까지 이르는 장파장 적외선 (장파장 적외선) 스펙트럼을 사로잡을 수 있습니다.
완전히 최적화된 스왑-C를 위한 오리엔드, iLC212 열 카메라 모듈은 특별히 보안과 감시를 위한 크기, 무게와 그 지역에서 비용에 관한 엄격한 요구사항을 가지고 있는 그 고객들을 위해 설계됩니다. 그것의 소형 사이즈, 경량과 매우 낮은 가격 때문에, iLC212 열 코어는 매우 고객들의 낮은 가격 요구를 만족시키고 그들을 위해 그들의 발달 시간과 차액 비용을 줄입니다.
세계적 센서기술은 디자인, 제조, 판매와 열 이미징 검출기와 적외선 모듈의 마케팅을 전문으로 합니다. 우리는 고객들에게 이차적 전개된 시간을 줄이고, 매우 고객들을 위한 비용을 줄인 다양한 적외선열 영상 솔루션을 제공할 수 있습니다.
주요 특징
- 완전히 최적화된 스왑-C 애플리케이션
- 다양한 보안 열 카메라에 적합합니다
- 다양한 열 이미징 애플리케이션
- 저 전력 소모
품질 규격
| 모델 | iLC212 |
| ir 디텍터 성능 | |
| 재료 | 비냉각 산화 바나듐 |
| 결의안 | 256×192 |
| 화소 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~14μm |
| NETD | ≤65mK@F1.0@25C@50Hz |
| 영상 처리 | |
| 디지털 영상 | RAW/YUV/BT656 ; USB2.0 비디오 전송을 지원하세요 ; 온도측정 지원 파라메터 라인 |
| 디지털 프레임 비율 | 25Hz/30Hz |
| 이미지 표시 | Black-hot / 빛나는 / 의색 |
| 이미지 알고리즘 | 불일치 보정 (NUC) 3D 이미지 잡음 저감 (3DNR) 2D 소음 감소 (DNS) 동적 범위 압축 (DRC) EE 향상 |
| 구동 시간 | ≤3s |
| 온도측정 | |
| 작동 온도 범위 | -10C~+50C |
| 온도 측정 범위 | -20C~+150C, 온도측정 군체 형성과 특화를 지원하십시요 |
| 온도 측정 정확도 | ±3C/±3% (더 큰 가치에게 가지고 가세요) @23C±5C ; 온도는 측정 거리는 1.5m입니다 |
| 지방 기온 측정 | 어떠한 지역 온도측정, 출력 영역 최대값, 최소 값과 평균 값을 지원하세요 |
| SDK | 창호 / 리눅스 버전이 비디오 스트림 분석을 달성하고, 온도 전환에 회색으로 됩니다 |
| 전기 인터페이스 | |
| 외부인터페이스 | 30pin HRS 연결기 전원 입력 디지털 영상 RS232-TTL/USB2.0 GPIO 기타 등등. |
| 통신 | RS232-TTL/USB2.0 |
| 팽창 성분 | VPC는 탑니다 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어와 비디오 디스플레이 |
| 전원 시스템 | |
| 전원 공급기 | DC 3.3V±0.1V |
| 전력 소모 | 지속 상태 : 0.70W/3.3V @23±3C |
| 물리적 특성 | |
| 연결기 | 외부 커넥터 모델 : DF40C-30DP-0.4V (51), (HRS-마레) 접합하는 커넥터 모델 : (HRS 여성인) DF40C (2.0)-30DS-0.4V (51) |
| 사이즈 | (3.2 밀리미터 렌즈를 포함하여) 21mm×21mm×12.8mm |
| 중량 | (3.2 밀리미터 렌즈를 포함하여) 8.9g±0.5g |
| 환경 적응 능력 | |
| 작동 온도 | -40C~+70C |
| 저장 온도 | -45C~+85C |
| 습도 | 5%~95%, 불응축 |
| 충격 & 내진동성 | 충돌하세요 : 반 정현파, 40g/11ms, 3 주축, 6이지 방향 진동 : 5.35grms, 3 주축 |
| 인증 | ROHS2.0/REACH |
| 렌즈 | |
| 선택적인 렌즈 | 3.2 mm/F1.1, HFOV : 55.6±2.8' ; 코팅하는 것 : AR |
산업 적용
iLC212 열사진법 모듈은 보안 모니터링, 서모그래피, 착용가능 장치, 차량 전자공학, 스마트 홈, 존재 생물들 감지 등의 현장에 적용됩니다.
전시회
FAQ
1. 적외선 방사가 무엇입니까?
적외선열 이미지화에 대해 대화할 때, 생각하기 위한 첫 번째 것은 적외선 방사 (IR) 입니다. 적외선 방사 에너지의 파장은 약 700nm에 시작하고, 약 1 밀리미터에 연장됩니다. 전체 전자기 스펙트럼에서, 육안이 가시 광선을 볼 수 있을 뿐이기 때문에, 모든 물체는 우리에게 보이지 않는 적외선 방사의 모양으로 어떤 열량을 분사합니다.
2. 어떻게 적외선열 화상기가 일합니까?
적외선 장치의 핵심 구성 요소는 적외열 검출기이며, 그것이 민감하게 주위의 객체의 작은 온도차를 발견할 수 있습니다. 그리고 나서, 그것은 물체로부터 이 방사 정보를 모으고, 이미지화를 위한 온도 정보를 출력하며, 그것이 온도 편차 정보를 기반으로 합니다. 뜨겁게 목표, 더 적외선인 그것이 생산하는 방사능. 만약 강도가 너무 높으면, 당신이 열과 같이 그것을 느낄 수 있습니다.
