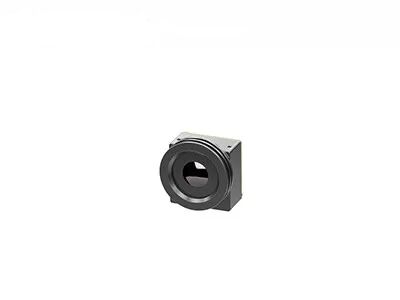

비냉각 장파장 적외선 256x192 / 12μM 열 보안 카메라 모듈
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iLC212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 256x192 | 무게 | (3.2 밀리미터 렌즈를 포함하여) 8.9g±0.5g |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤65mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 12UM 열 보안 카메라 모듈,256x192 열 보안 카메라 모듈,비냉각 장파장 적외선 카메라 모듈 |
||
제품 설명
iLC212 열화상 모듈
비냉각 LWIR 256x192 / 12μm 열 보안 카메라 모듈
제품 설명
iLC212 비냉각 IR 이미징 모듈은 비냉각 열 모듈이라고도 하며, 방사 측정 기능을 갖추고 있으며 적외선 비접촉 온도 측정 기능을 사용할 수 있습니다. 이는 8~14μm 범위의 장파 적외선(LWIR) 스펙트럼을 포착하는 매우 작은 크기 256x192 / 12μm 웨이퍼 레벨 패키지(WLP) 적외선 감지기를 포함합니다.
완벽하게 최적화된 SWaP-C 덕분에 iLC212 열화상 카메라 모듈은 저해상도, 소형, 저전력 소비 및 매우 저렴한 가격을 갖추고 있습니다. 따라서 보안 및 모니터링 분야에서 광각 및 근거리 온도 측정 및 모니터링에 매우 적합합니다.
주요 특징
- 완벽하게 최적화된 SWaP-C 애플리케이션
- 다양한 적외선 제품에 적합
- 광범위한 열화상 응용 분야
- 저전력 소비
제품 사양
| 모델 | iLC212 |
| IR 감지기 성능 | |
| 재료 | 비냉각 바나듐 산화물 |
| 해상도 | 256×192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| 이미지 처리 | |
| 디지털 비디오 | RAW/YUV/BT656; USB2.0 비디오 전송 지원; 온도 측정 지원 매개변수 라인 |
| 디지털 프레임 속도 | 25Hz/30Hz |
| 이미지 표시 | 흑열/백열/가색 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 이미지 노이즈 감소(3DNR) 2D 노이즈 감소(DNS) 동적 범위 압축(DRC) EE 향상 |
| 시작 시간 | ≤3s |
| 온도 측정 | |
| 작동 온도 범위 | -10℃~+50℃ |
| 온도 측정 범위 | -20℃~+150℃, 온도 측정 범위 확장 및 사용자 정의 지원 |
| 온도 측정 정확도 | ±3℃/±3% (더 큰 값 사용) @23℃±5℃; 온도 측정 거리는 1.5m |
| 영역 온도 측정 | 모든 영역 온도 측정 지원, 영역 최대값, 최소값 및 평균값 출력 |
| SDK | Windows / Linux 버전, 비디오 스트림 분석 및 회색조에서 온도 변환 달성 |
| 전기 인터페이스 | |
| 외부 인터페이스 | 30pin_HRS 커넥터 전원 입력 디지털 비디오 RS232-TTL/USB2.0 GPIO 등 |
| 통신 | RS232-TTL/USB2.0 |
| 확장 구성 요소 | VPC 보드 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전원 시스템 | |
| 전원 공급 장치 | DC 3.3V±0.1V |
| 전력 소비 | 정상 상태: 0.70W/3.3V @23±3℃ |
| 물리적 특성 | |
| 커넥터 | 외부 커넥터 모델: DF40C-30DP-0.4V (51), (HRS-Male) 결합 커넥터 모델: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
| 크기 | 21mm×21mm×12.8mm (3.2mm 렌즈 포함) |
| 무게 | 8.9g±0.5g (3.2mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40℃～+70℃ |
| 보관 온도 | -45℃～+85℃ |
| 습도 | 5%~95%, 비응축 |
| 충격 및 진동 저항 | 충격: 반정현파, 40g/11ms, 3축, 6방향 진동: 5.35grms, 3축 |
| 인증 | ROHS2.0/REACH |
| 렌즈 | |
| 선택적 렌즈 | 3.2mm/F1.1, HFOV: 55.6±2.8°; 코팅: AR |
산업 응용 분야
iLC212 열화상 모듈은 보안 및 모니터링 분야에 적용되며, 숨겨진 카메라, 디지털 카메라, 돔 카메라, 박스 카메라 등에 통합하기에 적합합니다.
당사의 장점
FAQ
1. 적외선 방사란 무엇입니까?
열화상에 대해 이야기할 때 가장 먼저 생각해야 할 것은 적외선 방사(IR)입니다. 적외선 방사 에너지의 파장은 약 700nm에서 시작하여 약 1mm까지 확장됩니다. 모든 물체는 우리 눈에 보이지 않는 적외선 방사 형태로 일정량의 열을 방출합니다. 왜냐하면 전체 전자기 스펙트럼에서 육안으로는 "가시광선"만 볼 수 있기 때문입니다.
2. 적외선 열화상 카메라는 어떻게 작동합니까?
적외선 장비의 핵심 구성 요소는 주변 물체의 미세한 온도 차이를 민감하게 감지할 수 있는 적외선 열 감지기입니다. 그런 다음 물체에서 이 방사 정보를 수집하고 온도 차이 정보를 기반으로 이미징을 위한 온도 정보를 출력합니다. 물체가 뜨거울수록 더 많은 적외선 방사를 생성합니다. 강도가 너무 높으면 열처럼 느낄 수 있습니다.
