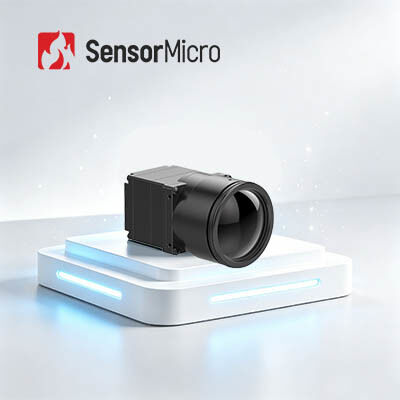

1280×1024 해상도 12μm 픽셀 피치 적외선 카메라 코어 USB3.0 확장판
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280×1024 | 전력 소비 | 1.0W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 확장 보드 | USB3.0 | 프레임 속도 | 30Hz |
| 강조하다 | 25 밀리미터 렌즈 적외선 카메라 핵심,12uM 적외선 카메라 핵심,야생생물 관찰 장파장 적외선 열 코어 |
||
제품 설명
1280x1024 12μm 적외선 카메라 코어 (35/50/100mm 렌즈 포함)
제품 개요
까다로운 산업 및 연속 작동 환경을 위해 설계된 COIN1212 적외선 카메라 코어는 견고한 1280x1024 12μm 웨이퍼 레벨 적외선 검출기와 매우 안정적인 신호 처리 회로를 특징으로 합니다. 최적화된 전문 이미징 알고리즘은 복잡한 작업 조건에서도 일관되고 선명한 열화상 출력을 보장하며, 빠르고 정확한 핫스팟 감지는 안전한 작동 모니터링을 보장합니다. 다양한 인터페이스 호환성과 완전한 광학 렌즈 적응성을 갖춘 이 고도로 통합된 모듈은 장기간 안정적인 작동을 제공하며 산업 제조 검사, 주요 인프라 운영 모니터링 및 지능형 산업 감지 시스템의 신뢰할 수 있는 핵심 구성 요소 역할을 합니다.
주요 특징
고해상도 이미징, 정밀 감지
- 1280x1024/12μm 메가픽셀 해상도는 넓은 시야각과 장거리 HD 이미징을 가능하게 합니다.
- 근거리 관찰 시 미세한 대상 디테일을 선명하게 포착합니다.
풀 기능 및 비용 효율적
- 업계 선도적인 대형 웨이퍼 레벨 적외선 검출기로 제작되었습니다.
- 고급 이미지 처리 알고리즘과 통합되어 이미지 선명도 및 시각적 품질을 향상시킵니다.
빠른 통합, 가속화된 개발
- DVP 및 BT.1120을 포함한 여러 이미지 출력 인터페이스를 지원합니다.
- 직렬 포트 제어를 통해 RAW/YUV 이미지 데이터를 출력합니다.
제품 사양
| 모델 | COIN1212 |
| IR 검출기 지표 | |
| 민감 재료 | VOx |
| 해상도 | 1280x1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤40mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일 보정 (NUC) 3D 노이즈 감소 (3DNR) 2D 노이즈 억제 (DNS) 동적 범위 압축 (DRC) 엣지 강화 (EE) |
| 이미지 표시 | 10가지 유형 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아크틱/레인보우 1/레인보우 2/틴트/블랙 핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS, Male) |
| 확장 보드 | USB3.0 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 기계 | |
| 베어 코어 크기(mm) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| 베어 코어 무게(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 랜덤 진동, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 비열화: 14mm/19mm/25mm/35mm/50mm/100mm |
| 보호 등급 | IP67(전면 렌즈) |
산업 응용 분야
COIN1212 열화상 모듈은 주요 인프라 모니터링, 하이엔드 제조, 산업 검사, 과학 연구 등의 분야에 적용됩니다.
당사의 제품 라인
- 높은 감도와 뛰어난 성능
- 적외선 산업의 세계 선도 기술
- 다양한 적외선 검출기 사용 가능 - 비냉각 및 냉각 IR 검출기 모두 다양한 형식과 픽셀 크기
- 대량 생산으로 빠른 배송 보장 - 연간 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인
자주 묻는 질문
1. 야간에 적외선 열화상 카메라의 성능이 더 좋은 이유는 무엇인가요?
적외선 열화상 카메라는 일반적으로 야간에 더 나은 성능을 보이지만, 이는 주변 환경의 밝기나 어둠과는 무관합니다. 야간에는 주변 온도가 낮아 열화상 센서가 높은 대비로 따뜻한 영역을 표시할 수 있기 때문입니다.
2. 열화상 프레임 속도
적외선 열화상 카메라의 프레임 속도는 열화상 카메라 비디오의 사진 시간 밀도를 나타내며, 열화상 카메라 사진 속도를 나타내는 데 사용될 수 있습니다. 적외선 열화상 카메라의 프레임 속도 개념은 비디오 프로세스에서 단위 시간당 출력할 수 있는 사진의 수입니다. 출력 사진의 수는 출력 시간 밀도만 나타냅니다. 예를 들어, 30Hz는 초당 30장의 사진을 출력하는 것을 의미하고, 60Hz는 초당 60장의 사진을 출력하는 것을 의미합니다. 1초 동안 출력되는 총 사진 수는 다르지만, 30Hz에서 캡처할 수 없는 움직이는 물체(예: 진행 중인 자동차)를 60Hz에서 캡처할 수 있다는 의미는 아닙니다.
