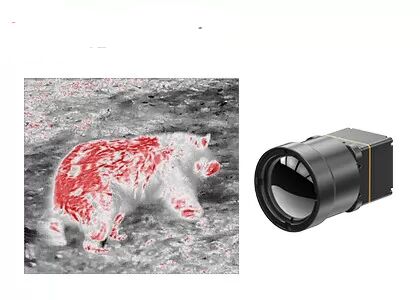

고화질 이미징을 위한 1280x1024 해상도 및 12μm 픽셀 피치를 갖춘 LWIR 비냉각식 열화상 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| 전력 소비 | 1.0W | 프레임 속도 | 30Hz |
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 강조하다 | 장파장 적외선 비냉각 열 모듈 12uM,야간 시력 장파장 적외선 카메라 핵심,640x512 명백한 열 카메라 핵심 |
||
제품 설명
LWIR 냉각되지 않은 열카메라 코어 1280x1024 12μm 개인 야간 시력
제품 개요
코인1212 적외선 카메라 코어는 여러 주요 산업 시나리오에 맞춘 고급 열영상 솔루션입니다.1280×1024 고화질 12μm 웨이퍼 레벨 탐지 시스템은 장거리 광대 범위 모니터링과 단거리 미세 탐지를 가능하게합니다., 산업 품질 검사 및 인프라 안전 조사의 정밀 요구 사항에 완벽하게 일치합니다.
완전한 통신 프로토콜과 비디오 출력 모드로 장착되어 지능형 운송 시스템과 과학적 연구 실험 장비에 빠르게 통합될 수 있습니다.안정적인, 다양한 고급 시나리오 애플리케이션에 대한 효율적이고 고정도의 열영상 지원.
주요 특징
- 고화질 영상 촬영, 정확한 탐지:1280×1024/12μm 메가 픽셀 해상도는 넓은 시야장과 장거리 HD 영상을 가능하게 한다. 근접 관측 중 미세한 목표 세부 사항을 명확하게 캡처한다.
- 모든 기능과 비용 효율성:산업 선도적인 대형 웨이퍼 수준의 적외선 탐지기로 제작되었습니다.
- 급속한 통합, 가속화된 발전:DVP 및 BT를 포함한 여러 이미지 출력 인터페이스를 지원합니다.1120. 연속 포트 제어로 RAW / YUV 이미지 데이터를 출력합니다.
제품 사양
| 모델 | 코인1212 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280×1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤40mK/F1.0/25°C |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 억제 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판 | USB30 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 기계식 | |
| 맨 코어 크기 ((mm) | 14mm/19mm/25mm: 25.4mm × 25.4mm × 19.3mm 35mm/50mm/100m: 35.4mm × 35.4mm × 17.8mm |
| 맨 핵 중량 (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 아테름: 14mm/19mm/25mm/35mm/50mm/100mm |
| 보호 수준 | IP67 (앞 렌즈) |
산업용 용도
COIN1212 열영상 모듈은 주요 인프라 모니터링, 고급 제조, 산업 검사, 과학 연구 및 기타 분야에서 적용됩니다.
우리 에 관한 것
적외선 열영상 기술에 초점을 맞추어 센서 마이크로는 고성능 냉각 및 냉각되지 않은 적외선 검출기를 포함하여열 모듈이 제품들은 온도 인식의 "눈"으로 작용하여 다양한 산업에 신뢰할 수 있고 효율적인 적외선 솔루션을 제공합니다.
자주 묻는 질문
1적외선 열 모듈 인터페이스 * HDMI
HDMI는 고화질 멀티미디어 인터페이스의 약자이다. RCA와 같은 오래된 아날로그 신호 AV 전송 인터페이스를 대체하는 데 사용됩니다.HDMI는 적외선 열영상 소비자 전자제품 분야에서 가장 널리 사용되는 디지털 오디오 및 비디오 인터페이스입니다., 또한 다양한 적외선 카메라 모듈 제품에서 널리 사용됩니다.
HDMI 인터페이스에는 여러 버전이 있습니다.
- HDMI 표준 인터페이스:특히 HDMI A형 인터페이스, 폭 14mm, HD TV, 데스크톱 컴퓨터, 프로젝터 및 기타 장비에 사용됩니다.
- HDMI 미니 인터페이스:즉 HDMI C형 인터페이스, 폭 10.5mm, MP4, 태블릿 컴퓨터, 카메라 및 기타 장치에 사용됩니다.
- HDMI 마이크로 인터페이스:특히 HDMI D형 인터페이스는 폭 6mm로 스마트 폰, 태블릿 및 기타 장치에 사용됩니다.
현재 SensorMicro가 개발한 적외선 열 모듈은 HDMI 표준 인터페이스를 사용합니다.
