다기능 LWIR 열영상 모듈, 384x288 해상도 및 17μm 픽셀 피치
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417G3 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 픽셀 피치 | 17μm | 해결 | 384x288 |
|---|---|---|---|
| 전력 소비 | 0.65W | 스펙트럼 범위 | 8~14μm |
| NETD | 30mK 이하 | 프레임 속도 | 25/30/50Hz |
| 강조하다 | 다중기능 장파장 적외선 열 모듈,12uM ir 디텍터 열 모듈,장파장 적외선 열사진법 모듈 640x512 |
||
제품 설명

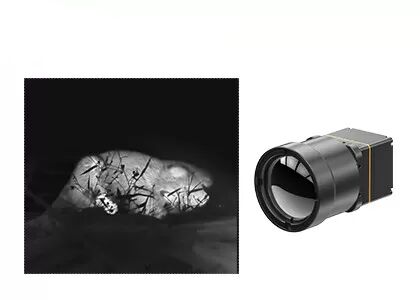

다기능 LWIR 열화상 모듈 (384x288 17μm IR 검출기)
제품 개요
COIN417G3는 NETD≤30mK의 비용 효율적인 384×288/17μm 웨이퍼 레벨 적외선 카메라 코어입니다. USB2.0/DVP/LVDS/BT.656 다중 인터페이스 출력 및 사용자 정의 렌즈 매칭을 지원합니다. 저전력 임베디드 통합을 위해 설계되었으며, 산업 비전, 보안, 소방 및 ADAS 비전 시스템에 사용되며 2차 개발이 용이합니다.
독점적인 처리 이미징 알고리즘으로 구동되는 COIN417G3 적외선 카메라 코어는 미묘한 온도 차이에서도 노이즈가 적고 더 선명한 열 윤곽을 생성합니다. 포괄적인 인터페이스 호환성과 유연한 렌즈 확장 기능을 통해 다양한 분야에서 사용할 수 있습니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 설계
• 고성능 웨이퍼 레벨 패키징 검출기 사용 개발
• 고급 이미지 처리 알고리즘 통합으로 이미지 품질 향상 - 뛰어난 성능, 우수한 이미징
• 높은 감도 (일반 NETD≤30mK)
• 차세대 이미지 알고리즘으로 더 선명하고 또렷한 열 이미지 제공 - 유연한 확장, 빠른 통합
• 다양한 애플리케이션 시나리오에 맞는 다양한 광학 렌즈 옵션 제공
• USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원
• 시리얼 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | COIN417G3 |
|---|---|
| IR 검출기 지표 | |
| 민감 재료 | VOx |
| 해상도 | 384×288 |
| 픽셀 크기 | 17μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반 NETD | ≤30mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일 보정 (NUC) 3D 노이즈 감소 (3DNR) 2D 노이즈 억제 (DNS) 동적 범위 압축 (DRC) 엣지 강화 (EE) |
| 이미지 표시 | 10가지 유형 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아크틱/레인보우 1/레인보우 2/틴트/블랙 핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS, Male) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반 전력 소비 | 0.65W |
| 기계 | |
| 베어 코어 크기(mm) | 25.4mm×25.4mm×16.5mm |
| 베어 코어 무게(g) | 16.6±1 |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 무작위 진동, 5.35grms, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 보호 등급 | IP67(전면 렌즈) |
산업 응용 분야
COIN417G3 열화상 모듈은 산업 비전, 보안 모니터링, 소방 및 구조, 아웃도어, 머신 비전, ADAS 등의 분야에 적용됩니다.
우리의 장점
- 완벽한 문서: 제품 설명서, 설정 가이드 및 선택 참조. 추측 없이 시작할 수 있습니다.
- 개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개변수 검증이 용이합니다.
- 고급 개발자 도구 키트: 심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구.
- 원격 기술 지원: 연중무휴 지원 - 신속한 응답 및 중요 문제에 대한 시기적절한 해결.
- 보증: 최적의 성능 복원을 위한 정품 부품 및 엄격한 공정 준수.
자주 묻는 질문
광학 가스 이미징의 장점
- 시간 절약 및 효율성: 대규모 실시간 감지, 신속한 누출 위치 파악 지원, 생산 중단 불필요
- 장거리 감지: 위험하고 복잡한 영역에서 멀리 떨어진 곳에서 비접촉 비파괴 검사, 추가 방사선 소스 불필요
- 분석 용이: 직관적인 이미징, 즉시 저장, 편리한 분석
- 다기능 검사: 다양한 가스 감지 가능, 우수한 원격 온도 측정 기능
