의학적검사를 위한 640x512 12μM 적외선 검출기 장파장 적외선 카메라 핵심
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 | 소비 전력 | 0.8W |
---|---|---|---|
스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
하이 라이트 | 12uM 검출기 장파장 적외선 카메라 핵심,의학적검사 장파장 적외선 카메라 핵심,640x512 ir 디텍터 열 모듈 |

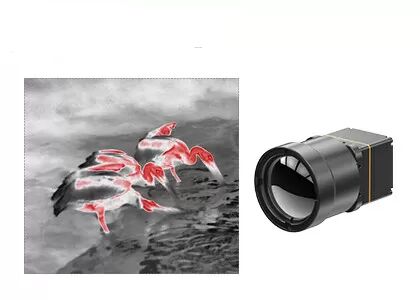

640x512 12μM 적외선 검출기와 장파장 적외선 열사진법 모듈 야외에서 그 때문에
TWIN612 열 모듈은 세계적 센서기술의 개발된 신상품 제품입니다. 그것은 640×512/12um 세라믹 패키지 비냉각 적외선 검출기를 통합합니다. 전형적 NETD<40mk로, TWIN612 열 모듈은 더 뚜렷한, 날카롭고 더 상세한 이미지를 제공할 수 있습니다.
30Hz까지 -20C~150C/0~550C의 온도 측정 범위, ±2C 또는 ±2%의 정확도와 프레임 속도와 함께, 열 모듈은 매끄러운 열화상과 정확한 온도측정을 보증합니다.
TWIN612 열 모듈은 0.8w만큼 낮게 콤팩트 디자인, 경량 구조와 소비 전력이라는 유리한 입장에 있습니다. 개선된 이미지 알고리즘과 온도 측정 기능으로, TWIN612 열 모듈은 더 안정적 영상과 정확 온도를 제공합니다.
세라믹 패키징 과정은 성숙한 적외선 검출기 실장 기술인 금속 패키징과 유사합니다. 금속 패키징과 비교해서, 패키지 탐지기의 크기와 무게는 매우 감소될 것입니다. 그러므로, TWIN612 열 모듈은 크기, 무게와 소비 전력에 엄격한 요구사항을 가지고 있는 산업에 적용될 수 있습니다.
- 미니 사이즈 : 25.4mm×25.4mm×35mm
- 경량 : 25g
- 전형적 NETD<40mk>
- 날카로운, 명백한 열사진법
- 0.8W만큼 낮은 전형적 소비 전력
모델 | TWIN612/R |
ir 디텍터 성능 | |
결의안 | 640×512 |
화소 크기 | 12μm |
스펙트럼 범위 | 8~14μm |
전형적 NETD | <40mK |
영상 처리 | |
프레임 속도 | 25Hz/30Hz |
구동 시간 | 6s |
아나로그 비디오 | PAL / NTSC |
디지털 영상 | YUV/BT.656/LVDS/USB2.0 |
이미지 표시 | 전체 (검은 백인 Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red 가온 /가 뜨거워집니다) 11 |
이미지 알고리즘 | NUC/3D/2D/DRC/EE |
전기 규격서 | |
표준 외부인터페이스 | 50pin HRS |
통신 인터페이스 | RS232/USB2.0 |
공급 전압 | 4~5.5V |
전형적 소비 전력 | 0.8W |
온도측정 | |
작동 온도 범위 | -10C~50C |
온도 측정 범위 | -20C~150C, 0C~550C |
온도 측정 정확도 | ±2C 또는 ±2%의 더 큽니다 |
SDK | 윈도우 / 리눅스 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
물리적 특성 | |
차원 (밀리미터) | 25.4×25.4×35 (렌즈 없이) |
중량 | (렌즈 없이) 25g |
환경 적응 능력 | |
작동 온도 | -40C~+70C |
저장 온도 | -45C~+85C |
습도 | 5%~95%, 불응축 |
진동 | 5.35grms, 3 주축 |
충격 | 반 정현파, 40g/11ms, 3 주축, 6이지 방향 |
광학 | |
선택적인 렌즈 | 고정된 무열적 : 13 밀리미터 |
TWIN612/R 열사진법 모듈은 서모그래피의 분야, 보안 모니터링, UAV 화물, 로봇, 지적 하드웨어, ADAS, 소방과 구조에 적용됩니다
1. 적외선열 이미징 모듈의 폭넓은 응용
적외선 열 모듈은 넓게 산업적 온도측정, 의학적검사, 건설과 다른 현장에서 사용됩니다.
산업적인 필드에서, 열 이미징 모듈은 기계적인 장비의 결함 탐지와 온도 검사를 위해 사용될 수 있으며, 그것이 생산 효율을 향상시키고 생산비를 줄일 수 있습니다.
의학 필드에서, 적외선 카메라 모듈은 유방암, 대책 본체 표면 온도, 기타 등등을 진단하는데 사용될 수 있으며, 그것이 의학적 레벨을 향상시키고 의료 근로자들에게 더 진단 정보를 제공할 수 있습니다.
건설의 분야에서, 적외선열 이미징 모듈은 에너지 사용 효율과 에너지 소비 감소를 향상시키면서, 건물에서 에너지 손실을 발견하는데 사용될 수 있습니다.
그리고 많은 신청서 시나리오는 넓게 보안 모니터링, 우아프 화물, 개인적 야간 시력, 서모그래피 기타 등등과 같이, 사용됩니다.
