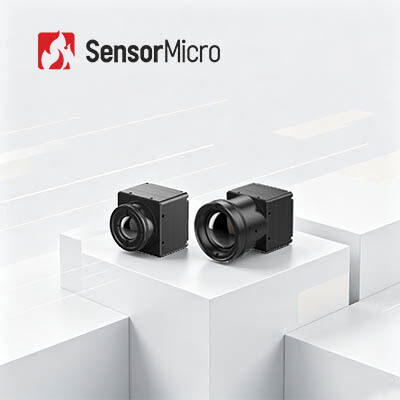

0.65W의 낮은 전력 소비를 위한 384x288 해상도 및 17μm 픽셀 피치를 갖춘 LWIR 비냉각식 열화상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417G3 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 17μm |
| NETD | ≤30mK/F1.0/25℃ | 프레임 속도 | 25/30/50Hz |

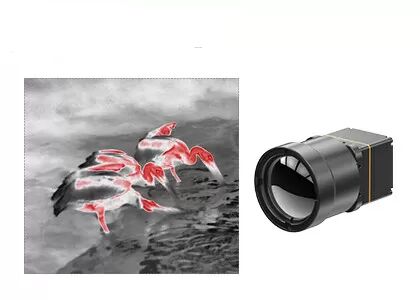

| 강조하다 | 열 카메라 핵심 25.4mm×25.4mm×35mm,야외 장파장 적외선 카메라 핵심,640x512 검출기 열 카메라 핵심 |
||
제품 설명
보안 모니터링을 위한 LWIR 비냉각식 384x288 17μm 열화상 모듈
제품개요
내장형 적외선 시스템 개발을 위해 설계된 COIN417G3 적외선 카메라 코어는 최첨단 웨이퍼 수준 감지기 패키징 기술을 활용하여 최고 수준의 열 성능을 유지하면서 전체 모듈 비용을 절감합니다. 향상된 차세대 이미징 알고리즘은 열화상 흐림 및 고스팅을 제거하여 저온 및 어두운 환경에서도 안정적인 프레임 출력을 보장합니다. 4개의 주류 디지털 비디오 인터페이스 및 듀얼 RAW/YUV 데이터 출력 모드와 호환되며 내장형 AIoT 장치 및 자율 ADAS 비전 시스템을 위한 하드웨어 도킹을 단순화합니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 디자인
- 고성능 웨이퍼 레벨 패키징 검출기를 사용하여 개발
- 고급 이미지 처리 알고리즘과 통합되어 이미지 품질 향상
- 뛰어난 성능, 뛰어난 이미징
- 일반적인 NETD≤30mK의 고감도
- 차세대 이미지 알고리즘으로 더욱 선명하고 선명한 열화상 이미지 제공
- 유연한 확장, 신속한 통합
- 다양한 응용 시나리오에 적합한 다양한 광학 렌즈 옵션 제공
- USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원
- 직렬 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인417G3 |
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 384×288 |
| 픽셀 크기 | 17μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤30mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,남성) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
| 베어 코어 크기(mm) | 25.4mm×25.4mm×16.5mm |
| 벌거벗은 핵심 무게(g) | 16.6±1 |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 무작위 진동, 5.35grms, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN417G3 열화상 모듈은 산업용 비전, 보안 모니터링, 소방 및 구조, 실외, 머신 비전, ADAS 등의 분야에 적용됩니다.
표준화된 서비스
- 완전한 문서:제품 매뉴얼, 설정 가이드, 선택 참고 자료입니다. 추측 없이 시작해보세요.
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가, 매개변수 검증이 쉬워졌습니다.
- 고급 개발자 툴킷:심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구입니다.
- 원격 기술 지원:연중무휴 24시간 지원 - 중요한 문제에 대한 빠른 응답과 적시 해결.
- 보증:최적의 성능을 복원하기 위해 순정 부품과 엄격한 프로세스 준수.
자주 묻는 질문
동물 관찰을 위한 열화상
기후 변화와 서식지 파괴가 점점 더 대중의 관심사가 되면서 야생 동물 보호의 중요성과 이러한 서식지에서 인간 상호 작용의 역할에 대해 청중을 교육하는 것이 중요합니다.
그러나 몇 가지 요인으로 인해 동물 관찰에 어려움이 있습니다. 예를 들어, 특정 동물은 빛이 충분하지 않거나 정글 깊숙한 곳에 숨겨져 있는 밤에 더 활동적이므로 찾기가 어렵습니다. 일부 동물은 극도로 공격적이거나 위험이 가득하여 면밀한 관찰에 적합하지 않습니다.
열화상 기술은 열, 즉 열에너지를 가시광선으로 효과적으로 변환하여 주변 환경을 분석하는 능력을 갖추고 있습니다. 적외선 이미지의 도움으로 가시성이 좋지 않고 완전한 어둠 속에서도 동물을 추적할 수 있습니다.
