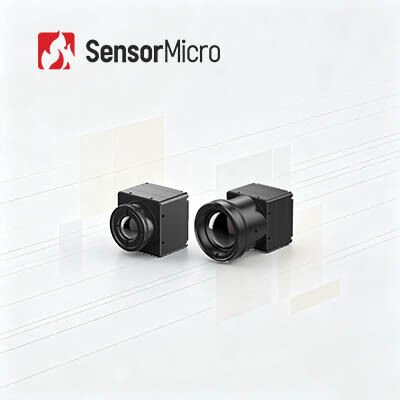

384x288 해상도 17μm 픽셀 피치와 25mm 렌즈로 LWIR 냉각되지 않은 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417G3 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 17μm |
| NETD | ≤30mK/F1.0/25℃ | 프레임 속도 | 25/30/50Hz |
| 강조하다 | 열 카메라 모듈 12uM,640x512 장파장 적외선 열 카메라 모듈,소형 장파장 적외선 카메라 핵심 |
||
제품 설명
LWIR 냉각되지 않은 384x288 17μm 열영상 모듈 25mm 렌즈
제품 개요
384×288 17μm 웨이퍼 레벨 패키지 적외선 탐지기로 장착된 COIN417G3 열 카메라 코어는 NETD≤30mK 초고 열 민감도와 최적화된 이미지 알고리즘을 갖추고 있습니다.멀티 포맷 이미지 출력 및 저전력 소비 설계, 이 적외선 카메라 코어는 유연한 렌즈 매칭과 편리한 2차 통합을 지원합니다.산업용 머신 비전 및 차량용 ADAS 주변 시스템.
주요 특징
- 포괄적 인 기능, 비용 효율적 인 디자인- 고비용 성능의 웨이퍼 레벨 포장 탐지기를 사용하여 이미지 품질을 향상시키기 위해 통합된 고급 이미지 처리 알고리즘을 사용하여 개발되었습니다.
- 탁월 한 성능, 우수한 영상- 전형적인 NETD≤30mK와 다음 세대의 이미지 알고리즘으로 더 명확하고 날카로운 열 이미지를 제공하는 높은 민감도
- 유연한 확장, 빠른 통합- USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 및 일련 포트 제어와 함께 RAW/YUV 이미지 데이터 출력을 지원하는 다양한 응용 시나리오에 맞게 여러 가지 광 렌즈 옵션이 제공됩니다
제품 사양
| 모델 | 코인417G3 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 384 × 288 |
| 픽셀 크기 | 17μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤30mK/F1.0/25°C |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25/30/50Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 억제 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50Pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB20 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계식 | |
| 맨 코어 크기 ((mm) | 250.4mm × 25.4mm × 16.5mm |
| 맨 핵 중량 (g) | 16.6±1 |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 무작위 진동, 5.35gms, 3 축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 아테르믹: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 보호 수준 | IP67 (앞 렌즈) |
산업용 용도
COIN417G3 열영상 모듈은 산업 비전, 보안 모니터링, 소방 및 구조, 야외, 기계 비전, ADAS 등 분야에서 적용됩니다.
제품 장점
- 다양한 제품 포트폴리오- 다양한 통합 요구 사항을 충족시키기 위해 적외선 탐지기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식
- 풍부한 제품 다양성- 여러 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다
- 탁월 한 성능- 명확한 이미지, 컴팩트 크기, 낮은 전력 소비, 높은 감수성, 그리고 높은 신뢰성
- 쉽게 통합- 여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
열 촬영 카메라가 유리를 통해 감지 할 수 있습니까?
열사진기들은 종종 유리를 통해 감지하지 못한다는 것을 알게 되면 놀랄지도 모릅니다.
물리학적인 관점에서 이 문제의 기술적 이유를 설명하기는 어렵지만 그 원리는 매우 간단합니다. 기본적으로 가시광선은 유리를 통과합니다.하지만 유리는 적외선 파장에 대한 거울처럼 작용합니다. (이 때문에 열사진 카메라 렌즈는 유리보다는 게르마늄이나 아연 셀레나이드로 만들어집니다.).
열사진 카메라를 창문으로 향하면 화면이 다른 쪽의 이미지를 명확하게 보여주지 못해그리고 그것은 당신이 들고 있는 렌즈의 흐릿한 반사일 가능성이 있습니다.
하지만 이것은 절대적인 것은 아닙니다. 일부 적외선 주파수는 유리를 통과할 수 있습니다. 그리고 어떤 종류의 유리와 구성은 적외선 빛의 다른 정도를 통과하도록 허용합니다. 예를 들어,자동차 앞창은 일반 가전 유리보다 더 좋은 결과를 내는 경향이 있습니다..
