1280x1024/8μm 적외선 탐지기로 LWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 1W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| NETD | 30mK 이하 | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 640x512 ir 디텍터 열 모듈,서모그래피 장파장 적외선 열사진법 모듈,12 um 열사진법 모듈 |
||
제품 설명

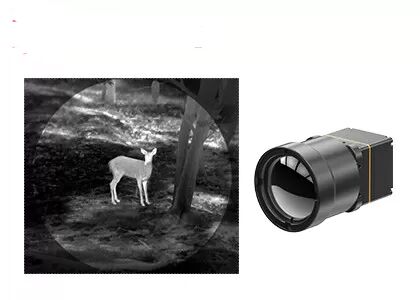

LWIR 열화상 모듈 (1280x1024/8μm 적외선 검출기)
제품 개요
iTL1208 열화상 모듈은 SensorMicro에서 개발한 제품으로, 1280*1024/8μm 비냉각 적외선 검출기를 통합했습니다. 일반적인 NETD ≤30mK로, iTL1208 열화상 모듈은 더 선명하고 또렷하며 상세한 열화상을 제공합니다.
컴팩트한 디자인, 경량 구조, 1W의 낮은 전력 소비는 iTL1208 열화상 모듈을 엄격한 크기, 무게 및 전력 요구 사항이 있는 애플리케이션에 이상적으로 만듭니다. 향상된 이미지 알고리즘은 초고화질 열화상을 제공합니다.
주요 특징
극도로 가벼운 디자인
- 22.6*22.6*34.5mm의 컴팩트한 크기와 35.7g의 무게 (12mm 렌즈 포함)
- 동급 최고 수준의 통합성
높은 감도, 정밀한 감지
- 1280*1024 해상도의 8μm 초소형 픽셀 크기로 미세한 디테일과 선명한 이미지 구현
- 일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지
간소화된 개발, 빠른 통합
- 다양한 애플리케이션 요구 사항을 위한 다중 광학 렌즈 옵션 제공
- MIPI CSI 이미지 출력 인터페이스 지원
- 시리얼 포트/I2C를 통한 RAW 및 YUV 이미지 데이터 출력 및 제어
제품 사양
| 모델 | iTL1208 |
|---|---|
| IR 검출기 지표 | |
| 감지 재료 | VOx |
| 해상도 | 1280*1024 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤30mK |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz |
| 시동 시간 | ≤6초 |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10가지 유형 (백색 고온/용암/철 적색/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 고온) |
| PC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 | |
| 표준 외부 인터페이스 | 34핀 커넥터 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 4.5-5.5V |
| 일반적인 전력 소비 | 1W |
| 기계 | |
| 크기 (렌즈 포함) | 5mm 렌즈 포함: 22.6mm*22.6mm*50mm (렌즈 외부 직경 Φ37mm) 10mm 렌즈 포함: 22.6mm*22.6mm*45.3mm (렌즈 외부 직경 Φ33mm) 12mm 렌즈 포함: 22.6mm*22.6mm*34.5mm (렌즈 외부 직경 Φ26.6mm) 17mm 렌즈 포함: 22.6mm*22.6mm*35.4mm (렌즈 외부 직경 Φ27mm) 25mm 렌즈 포함: 22.6mm*22.6mm*44.2mm (렌즈 외부 직경 Φ33mm) 35mm 렌즈 포함: 22.6mm*22.6mm*50.9mm (렌즈 외부 직경 Φ43.2mm) |
| 무게 (렌즈 포함) | 85.5±4.5g (5mm 렌즈 포함) 70.5±3.6g (10mm 렌즈 포함) 35.7±2g (12mm 렌즈 포함) 40.7±2.1g (17mm 렌즈 포함) 71.0±3.6g (25mm 렌즈 포함) 110±5.5g (35mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40℃ ~ +70℃ |
| 보관 온도 | -45℃ ~ +85℃ |
| 습도 | 5% ~ 95%, 비응축성 |
| 진동 | 5.35grms, 랜덤 진동, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 비열화: 5/10/12/17/25/35mm |
산업 응용 분야
iTL1208 열화상 모듈은 산불 진화, 전력 유지보수, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등 다양한 분야에 적용됩니다.
회사 소개
적외선 검출기의 세계적인 선도 제조업체 및 서비스 제공업체인 SensorMicro는 적외선 열화상 솔루션 분야에서 수년간의 풍부한 경험을 보유하고 있습니다. "SensorMicro, Sense More"라는 핵심 철학을 바탕으로 사용자 요구에 따라 적외선 기술의 잠재력을 최대한 발휘하고 전 세계 고객에게 고성능 제품과 전문 서비스를 제공하기 위해 최선을 다하고 있습니다.
자주 묻는 질문
1. 적외선 검출기 해상도
열화상에서 픽셀 수를 나타냅니다. 해상도가 높을수록 더 많은 관찰 및 온도 측정 지점을 가지며, 더 작은 대상을 더 먼 거리에서 관찰하고 측정할 수 있습니다. 일반적인 적외선 열화상 해상도는 256x192, 384x288, 640x512, 800x600, 1024x768에서 1280x1024까지 다양합니다. 더 높은 해상도의 검출기는 일반적으로 비용이 더 많이 듭니다.
2. 시야각 (FOV)
시야각 (FOV)은 적외선 열화상 카메라의 광학 시스템이 관찰하는 물체 공간의 2차원 시야각을 나타냅니다. 수평 FOV를 예로 들면, 검출기 배열 크기가 A*B이고 픽셀 크기가 d이며 렌즈 초점 거리가 f라고 가정할 때, 수평 FOV 각도 θ=2*acrtan (A*d/2f)입니다. 검출기 배열과 픽셀 크기를 선택한 후에는 시야각이 광학 시스템의 초점 거리에 따라서만 변경됩니다. 초점 거리가 길수록 시야각이 좁아지고, 초점 거리가 짧을수록 시야각이 넓어집니다.
