1280x1024 해상도와 12μm 픽셀 피치와 함께 냉각되지 않은 LWIR 열영상 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 1.0W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤40mK/F1.0/25℃ | 프레임 속도 | 30Hz |
| 강조하다 | 640x512 열사진법 Ir 핵심,12uM 열사진법 Ir 핵심,비냉각 열감지기 장파장 적외선 핵심 |
||
제품 설명

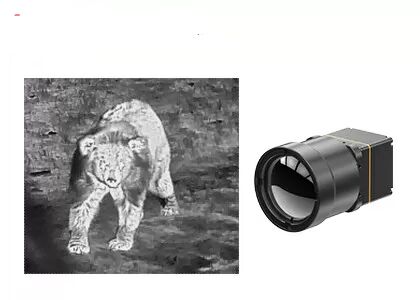

울트라 클리어 비냉각식 LWIR 열화상 카메라 코어 1280x1024 12μm
제품개요
COIN1212 적외선 카메라 코어는 고급 신호 처리 회로 및 이미징 알고리즘과 통합된 메가픽셀 1280×1024/12μm 웨이퍼 레벨 적외선 감지기를 특징으로 합니다. 이는 주류 직렬 통신 프로토콜을 지원하고 광범위한 광학 렌즈 옵션과 함께 다양한 비디오 출력 인터페이스를 제공합니다. 핫스팟을 신속하게 감지하고 선명한 열 이미지를 제공할 수 있어 2차 개발을 대폭 간소화합니다. 이는 주요 인프라 모니터링, 고급 제조, 지능형 운송, 과학 연구 및 기타 고급 열화상 응용 분야의 응용 프로그램을 위한 올인원 열화상 통합 솔루션을 제공합니다.
주요 특징
- 고화질 이미징, 정확한 감지:1280×1024/12μm 메가픽셀 해상도로 넓은 시야각과 장거리 HD 이미징이 가능합니다. 근거리 관찰 중에 표적의 미세한 세부 사항을 명확하게 포착합니다.
- 모든 기능을 갖추고 비용 효율적:업계 최고의 대형 웨이퍼 레벨 적외선 감지기로 제작되었습니다. 고급 이미지 처리 알고리즘과 통합되어 이미지 선명도와 시각적 품질이 향상되었습니다.
- 신속한 통합, 가속화된 개발:DVP 및 BT.1120을 포함한 다중 이미지 출력 인터페이스를 지원합니다. 직렬 포트 제어를 통해 RAW/YUV 이미지 데이터를 출력합니다.
제품 사양
| 모델 | 코인1212 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 1280×1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤40mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | ICC 소프트웨어 - 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| 확장 보드 | USB3.0 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 기계 | |
| 베어 코어 크기(mm) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| 벌거벗은 핵심 무게(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응결 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 14mm/19mm/25mm/35mm/50mm/100mm |
| 보호 수준 | IP67(전면 렌즈) |
산업용 애플리케이션
COIN1212 열화상 모듈은 주요 인프라 모니터링, 고급 제조, 산업 검사, 과학 연구 등 분야에 적용됩니다.
생산능력
사내 적외선 감지기 기술
- 8인치 0.11μm VOx 비냉각식 적외선 검출기
- 8인치 0.5μm MCT 냉각식 적외선 감지기
- 8인치 0.5μm T2SL 냉각식 적외선 감지기
생산 능력 및 장점
- 연간 자체 개발 적외선 감지기 600만 개
- 30,000m² 규모의 반도체 제조 시설
- 20,000m² 클린룸 면적
자주 묻는 질문
1. 공간해상도
열화상의 선명도를 나타내는 지표로 대상의 공간적 형상을 해석하는 능력을 나타내며 일반적으로 mrad(밀리라디안)로 표시됩니다.
공간 분해능은 센서로 확인할 수 있는 가장 작은 물체 또는 센서의 순간 시야(IFOV)에 대해 이미지화된 지면 영역을 측정한 것입니다. IFOV는 개별 감지 요소의 크기 d와 렌즈의 초점 거리 f에 의해 영향을 받습니다. 즉, iFOV = d/f입니다.
주어진 거리에 대해 공간 해상도 값이 작을수록 대상이 작아지고 세부 정보가 풍부해집니다. 특정 대상에 대해 공간 분해능 값이 작을수록 감지 범위가 길어집니다.
