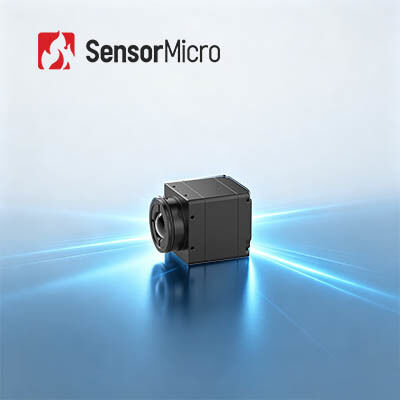

냉각되지 않은 LWIR 열 카메라 코어 384x288 해상도 및 12μm 픽셀 피치로 셔터리스 보안 모니터링
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 스펙트럼 범위 | 8~14μm | 해결 | 384x288 |
|---|---|---|---|
| 전력 소비 | 0.8W | 픽셀 피치 | 12μm |
| NETD | 30mK 이하 | 프레임 속도 | 50Hz |
| 강조하다 | RS232 열 카메라 핵심,야외 장파장 적외선 열 카메라 핵심,640x512 장파장 적외선 카메라 핵심 |
||
제품 설명
보안 모니터링을 위해 냉각되지 않은 LWIR 열 카메라 코어 384x288/12μm
제품 개요
iSE412 적외선 카메라 코어는 자체 개발된 384×288/12μm 세라믹 패키지 감지 기술을 기반으로 고 신뢰성 소형 열영상 솔루션입니다. 안정적인,다양한 지능형 시스템 통합 프로젝트를 위한 고품질 열영상 출력독점 셔터리스 영상 기술은 셔터 캘리브레이션의 중단이나 노이즈 간섭없이 24시간 연속 모니터링을 보장합니다.
주요 특징
- 더 부드러운 시각 을 위한 셔터리스 디자인:작동 중에 셔터 캘리브레이션이 필요하지 않으며 전통적인 셔터 기반 시스템에서 일반적인 이미지 거침을 제거합니다. 조용한 작동은 기계적 소음없이 신중한 사용을 보장합니다.
- 콤팩트하고 가볍고 통합에 유연합니다.전체 시스템 크기는 25.4×25.4×22.7mm에 불과하며, 맨 코어 무게는 ≤26±1.5g입니다. 공간을 절약하는 구조 설계는 유연한 시스템 레이아웃과 통합을 허용합니다.
- 특징이 풍부하고 원활한 통합:슈퍼 해상도 알고리즘, 픽처 인 픽처, 사용자 정의 가능한 OSD, 수면 모드, 한 번의 클릭 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.여러 광 렌즈와 확장 구성 요소와 호환되며 간편한 2차 개발 및 시스템 사용자 정의를 제공합니다..
제품 사양
| 모델 | iSE412 | |
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 384 × 288 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD | ≤ 30mK | |
| 이미지 처리 | ||
| 효과적 픽셀 | 384 × 288 | |
| 디지털 프레임 레이트 | 50Hz | |
| 시작 시간 | 6s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 오토/마뉴얼 | |
| 이미지 대조 | 오토/마뉴얼 | |
| 보상 모드 | 사용 설명서 | |
| 전기 | ||
|
표준 외부 인터페이스
|
50pin: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB20 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 ((mm) | 25.4×25.4×227 | φ36 × 24.3 |
| 맨 핵 중량 (g) | 26±1.5 | 28±1.5 |
| 광학 렌즈 |
고정 초점 아테르마: 4.9/9.1/13/19mm
|
고정 초점 아테르마: 25mm/35mm
|
| 셔터 부품 | 선택 사항 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 1500g@0.4ms |
| 보호 수준 | IP67 (앞 렌즈) | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 인증 | ROHS2.0/REACH | |
산업용 용도
iSE412/R 열영상 모듈은 산업 비전, 소방 및 구조, 보안 감시, 야외 관측, 기계 비전, 소비자 전자제품 등에 적용됩니다.
우리 의 장점
- 적외선 산업에서 세계 최고의 기술로 높은 감수성과 우수한 성능
- 다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 탐지기를 포함하여 다양한 적외선 탐지기가 제공됩니다.
- 3개의 생산 라인과 최대 수백만 개의 탐지기를 생산할 수 있는 연간 생산 능력으로 빠른 배송을 보장하기 위한 대량 생산
자주 묻는 질문
적외선 동온이란 무엇인가요?
이조열은 적외선 카메라의 사용과 적외선 온도표의 분석에서 중요한 역할을 합니다.관측자는 적외선 열사진에서 특정 온도 범위의 분포를 직관적으로 관찰할 수 있습니다..
동온 그래프에서 같은 온도 값을 가진 점들을 연결하는 선은 동온이라고 불립니다. 동온은 서로 다른 상태를 나타내며, 나타낸 온도도 다릅니다.다음 상황으로 나뉘어 있습니다.:
- 동온이 희박하다면 다른 장소 사이의 온도차가 상대적으로 작습니다. 동온이 밀도가 높다면 다른 장소의 온도가 매우 다르다는 것을 의미합니다.
- 동온이 직선이라면, 온도 분포에 영향을 미치는 요소가 거의 없다는 것을 의미합니다. 동온이 곡선이라면,그것은 온도 분포에 영향을 미치는 많은 요소가 있다는 것을 의미합니다.
- 동서 추세는 온도가 위도에 따라 변한다는 것을 의미합니다. 위도 요인은 주요 요인입니다. 동온이 해안선과 평행하면즉, 온도는 바다로부터의 거리에 따라 달라집니다., 그리고 바다로부터의 거리는 주요 요소입니다.
