야생생물 관찰을 위한 640x512 12uM 비냉각 열 카메라 핵심
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TWIN612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 야생생물 관찰 열 코어,비냉각 12uM 열 카메라 핵심,야생생물 장파장 적외선 카메라 핵심 |
||
제품 설명

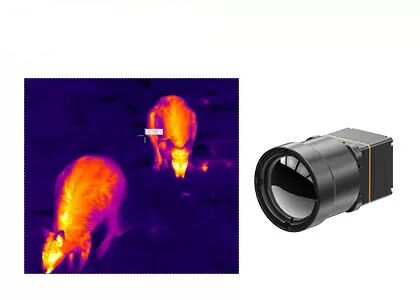

야생 동물 관찰용 비냉각 640x512 12µm 열화상 카메라 코어
제품 설명

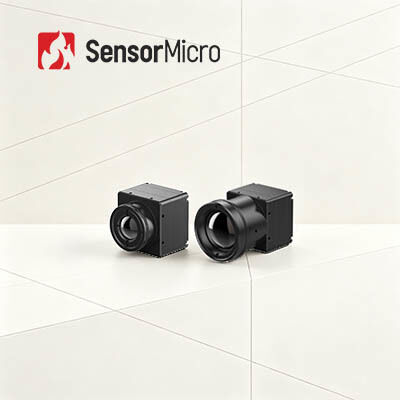

TWIN612 열 모듈은 SensorMicro에서 개발한 신제품입니다. 640x512/12µm 비냉각 적외선 카메라 코어는 첨단 적외선 이미징 시스템에 사용하도록 설계된 고성능 열화상 센서입니다. 비냉각 마이크로볼로미터 기술을 사용하여 제작되어 장파 적외선(LWIR) 스펙트럼의 열 복사에 매우 민감합니다.
카메라 코어는 12µm 픽셀 피치를 가진 640x512 픽셀 어레이를 특징으로 하여 소형 폼 팩터에서 고해상도 이미징을 가능하게 합니다. 카메라 코어는 온도 감도 <40mk 및 최대 14비트의 다이내믹 레인지를 갖춘 광범위한 환경에서 작동하도록 설계되었습니다.
이 카메라 코어는 보안 및 감시, 산업 검사 및 의료 이미징을 포함한 다양한 응용 분야에 이상적입니다. 소형 크기와 고해상도 이미징 기능은 휴대용 장치, 무인 항공기(UAV) 및 기타 모바일 플랫폼에 사용하기에 특히 적합합니다.
세라믹 패키징 공정은 금속 패키징과 유사하며, 이는 성숙된 적외선 감지기 패키징 기술입니다. 금속 패키징과 비교하여 패키징된 감지기의 부피와 무게가 크게 줄어듭니다. 따라서 TWIN612 열 모듈은 크기, 무게 및 전력 소비에 대한 엄격한 요구 사항이 있는 산업에 적용될 수 있습니다.
주요 특징
- 미니 사이즈: 25.4mm×25.4mm×35mm
- 경량: 25g
- 일반적인 NETD<40mk
- 선명하고 깨끗한 열화상
- 일반적인 전력 소비량 0.8W
제품 사양
| 모델 | TWIN612/R |
| IR 감지기 성능 | |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | ＜40mK |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 디스플레이 | 총 11개 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비량 | 0.8W |
| 온도 측정 | |
| 작동 온도 범위 | -10℃~50℃ |
| 온도 측정 범위 | -20℃~150℃, 0℃~550℃ |
| 온도 측정 정확도 | ±2℃ 또는 ±2% 중 큰 값 |
| SDK | Windows/Linux; 그레이에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 물리적 특성 | |
| 치수(mm) | 25.4×25.4×35 (렌즈 제외) |
| 무게 | 25g (렌즈 제외) |
| 환경 적응성 | |
| 작동 온도 | -40℃～+70℃ |
| 보관 온도 | -45℃～+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축, 6방향 |
| 광학 | |
| 선택적 렌즈 | 고정 비열화: 13mm |
산업 응용 분야
TWIN612/R 열화상 모듈은 열화상, 보안 모니터링, UAV 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
당사의 장점
자주 묻는 질문
1. 초점 거리의 차이
초점 거리가 작을수록 뷰파인더 범위가 넓어지고 캡처된 사진의 시야가 넓어집니다. 따라서 더 많은 장면을 캡처할 수 있지만 사진의 장면은 매우 작습니다.
초점 거리가 클수록 뷰파인더 범위가 좁아지고 캡처된 사진의 시야가 좁아집니다. 따라서 더 적은 장면을 캡처할 수 있지만 사진의 장면 비율은 매우 큽니다.
SensorMicro 팀에서 개발한 적외선 카메라 모듈은 고정 초점 렌즈, 줌 렌즈, 전동 렌즈 등 다양한 렌즈 유형을 제공합니다.
2. 응용 분야에 적합한 열 모듈을 선택하는 방법?
제품에 적합한 열화상 모듈을 선택할 때는 해상도, 프레임 속도, 시야, 범위, 스펙트럼 범위 등 많은 측면을 고려해야 합니다. 따라서 적절한 열화상 모듈을 선택하는 것이 고품질 이미지와 정확한 결과를 보장하는 핵심입니다. 이러한 측면 중에서 해상도는 가장 중요한 요소 중 하나입니다.
