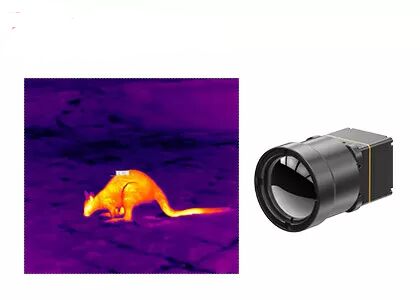

야생생물 관찰을 위한 비냉각 마이크로볼로미터 열 카메라 핵심

야생 동물 관찰용 비냉각 마이크로볼로미터 열화상 카메라 코어

TWIN612 열 모듈은 SensorMicro에서 개발한 신제품입니다. 640x512/12µm 비냉각 적외선 카메라 코어는 소형, 사용자 친화적인 패키지로 고품질 이미징을 제공하는 정교한 열화상 센서입니다. 이 카메라 코어는 최첨단 비냉각 마이크로볼로미터 기술을 사용하여 제작되었으며, 기존 열화상 시스템에 비해 뛰어난 열화상 성능을 제공합니다.

640x512 픽셀 어레이와 12µm 픽셀 피치를 갖춘 이 카메라 코어는 광범위한 애플리케이션에 초고해상도 이미징 기능을 제공합니다. 50 mk 미만의 온도 감도와 최대 14비트의 다이내믹 레인지를 제공하여 까다로운 환경에서도 정확하고 상세한 이미징을 보장합니다.

TWIN612 열 모듈은 소형 설계, 경량 구조 및 0.8w의 낮은 전력 소비의 장점을 가지고 있습니다. 향상된 이미지 알고리즘과 온도 측정 기능을 통해 TWIN612 열 모듈은 더 안정적인 이미지와 정확한 온도를 제공합니다.

세라믹 패키징 공정은 금속 패키징과 유사하며, 이는 성숙된 적외선 감지기 패키징 기술입니다. 금속 패키징에 비해 패키징된 감지기의 부피와 무게가 크게 줄어듭니다. 따라서 TWIN612 열 모듈은 크기, 무게 및 전력 소비에 대한 엄격한 요구 사항이 있는 산업에 적용될 수 있습니다.

- 소형 크기: 25.4mm×25.4mm×35mm
- 경량: 25g
- 일반 NETD<40mk
- 선명하고 깨끗한 열화상
- 일반 전력 소비량 0.8W


TWIN612/R 열화상 모듈은 열화상, 보안 모니터링, UAV 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.


1. 적외선 감지기는 어떻게 작동합니까?

적외선 감지기는 적외선 범위의 전자기 방사선을 감지하여 작동합니다. 감지의 정확한 메커니즘은 적외선 감지기의 유형에 따라 다릅니다.

열 감지기는 적외선 방사선을 흡수하여 발생하는 온도 변화를 측정하여 작동합니다. 예를 들어, 마이크로볼로미터는 열에 민감한 미세 저항 소자의 매트릭스로 구성됩니다. 적외선 방사선이 감지기에 흡수되면 저항 소자의 온도가 상승하여 전기 저항의 변화가 발생하며, 이는 감지되어 이미지로 변환될 수 있습니다.

반면에 광자 감지기는 적외선 방사선의 광자를 전기 신호로 변환하여 작동합니다. 두 가지 일반적인 유형의 광자 감지기는 광전 감지기와 광전도체입니다. 광전 감지기는 적외선 광자를 흡수할 때 전압을 생성하고, 광전도체는 광자를 흡수할 때 전도성을 증가시킵니다.

적외선 감지기는 또한 온도 변화가 재료에 전하를 유도하는 열전 효과 또는 두 재료 간의 온도 차이가 전압을 생성하는 열전 효과와 같은 다른 감지 메커니즘을 활용할 수 있습니다.

적외선 감지기의 출력 신호는 이미지로 처리 및 표시될 수 있으며, 이는 의료 또는 산업 응용 분야의 열화상, 환경의 원격 감지, 보안 시스템의 열 스캔 등 다양한 목적으로 사용될 수 있습니다.
