개인적 야간 시력을 위한 장파장 적외선 비냉각 640x512 12μM 열사진법 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 640x512 | 소비 전력 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
| 넷드 | <40mK | 프레임 속도 | 25Hz/30Hz |
| 하이 라이트 | 12uM 장파장 적외선 열 모듈,야간 시력 장파장 적외선 열 모듈,비냉각 열사진법 모듈 12uM |
||
제품 설명

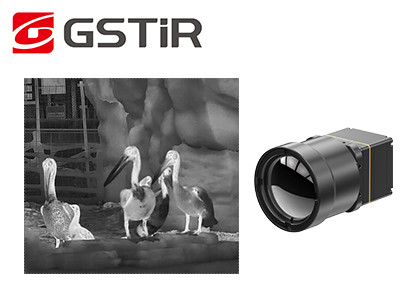

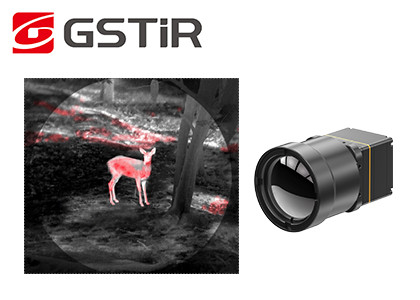

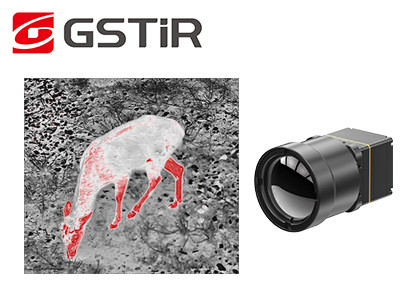

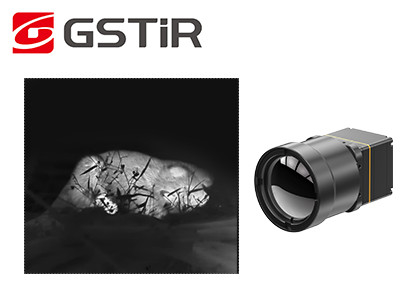

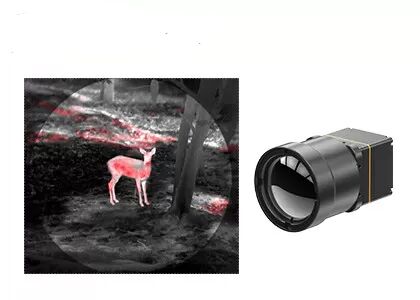

개인적 야간 시력을 위한 장파장 적외선 비냉각 640x512 12μM 열사진법 모듈
제품 설명
TWIN612 열 모듈은 세계적 센서기술의 개발된 신상품 제품입니다. 그것은 640×512/12um 세라믹 패키지 비냉각 적외선 검출기를 통합합니다. 전형적 NETD<40mk로, TWIN612 열 모듈은 더 뚜렷한, 날카롭고 더 상세한 이미지를 제공할 수 있습니다.
30Hz까지 -20C~150C/0~550C의 온도 측정 범위, ±2C 또는 ±2%의 정확도와 프레임 속도와 함께, 열 모듈은 매끄러운 열화상과 정확한 온도측정을 보증합니다.
TWIN612 열 모듈은 0.8w만큼 낮게 콤팩트 디자인, 경량 구조와 소비 전력이라는 유리한 입장에 있습니다. 개선된 이미지 알고리즘과 온도 측정 기능으로, TWIN612 열 모듈은 더 안정적 영상과 정확 온도를 제공합니다.
세라믹 패키징 과정은 성숙한 적외선 검출기 실장 기술인 금속 패키징과 유사합니다. 금속 패키징과 비교해서, 패키지 탐지기의 크기와 무게는 매우 감소될 것입니다. 그러므로, TWIN612 열 모듈은 크기, 무게와 소비 전력에 엄격한 요구사항을 가지고 있는 산업에 적용될 수 있습니다.
주요 특징
- 미니 사이즈 : 25.4mm×25.4mm×35mm
- 경량 : 25g
- 전형적 NETD<40mk>
- 날카로운, 명백한 열사진법
- 0.8W만큼 낮은 전형적 소비 전력
품질 규격
| 모델 | TWIN612/R |
| ir 디텍터 성능 | |
| 결의안 | 640×512 |
| 화소 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적 NETD | <40mK |
| 영상 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 구동 시간 | 6s |
| 아나로그 비디오 | PAL / NTSC |
| 디지털 영상 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 표시 | 전체 (검은 백인 Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red 가온 /가 뜨거워집니다) 11 |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50pin HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 전형적 소비 전력 | 0.8W |
| 온도측정 | |
| 작동 온도 범위 | -10C~50C |
| 온도 측정 범위 | -20C~150C, 0C~550C |
| 온도 측정 정확도 | ±2C 또는 ±2%의 더 큽니다 |
| SDK | 윈도우 / 리눅스 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
| 물리적 특성 | |
| 차원 (밀리미터) | 25.4×25.4×35 (렌즈 없이) |
| 중량 | (렌즈 없이) 25g |
| 환경 적응 능력 | |
| 작동 온도 | -40C~+70C |
| 저장 온도 | -45C~+85C |
| 습도 | 5%~95%, 불응축 |
| 진동 | 5.35grms, 3 주축 |
| 충격 | 반 정현파, 40g/11ms, 3 주축, 6이지 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정된 무열적 : 13 밀리미터 |
산업 적용
TWIN612/R 열사진법 모듈은 서모그래피, 보안 모니터링, UAV 화물, 로봇, 지적 하드웨어, ADAS, 소방과 구조의 분야에 적용됩니다
우리의 장점
FAQ
1. 열 모듈이 무엇입니까?
열 모듈은 양쪽 적외선 검출기와 탐지기로부터의 신호를 처리하는데 필요한 관련 전자공학을 포함하는 기기입니다. 열 모듈의 목적은 열 이미징 애플리케이션을 위한 완전한 통합 해결안을 제공하는 것입니다.
열 모듈은 일반적으로 렌즈와 셔터와 데이터 전송 접속부와 같이 열 이미징 센서와 영상 처리 칩과 다른 성분을 포함합니다. 열 이미징 센서는 바람직한 수준의 민감도에 따라서, 비냉각되거나 냉각된 적외선 검출기일 수 있습니다. 영상 처리 칩은 소음 감소와 화질 개선과 같은 다양한 영상 처리기능을 수행하고, 온도측정과 같은 추가 기능을 제공할 수 있습니다.
열 모듈은 고품질 열사진법이 의료 진단과 공업 검사와 보안 시스템에서와 같이, 요구되는 적용에서 종종 사용됩니다. 그들은 포켓용 열 카메라와 드론들을 위한 열 이미징 모듈과 통합된 자동차 야간 투시 장치와 같은 다양한 장치에 통합될 수 있습니다.
통합 해결안을 제공함으로써, 열 모듈은 열 제품의 이미지화를 개발하고 제조하는 과정을 단순화하는 것뿐만 아니라, 그들의 성능과 신뢰성을 개선할 수 있습니다.
