향상된 가시성을 위한 비냉각 적외선 카메라 핵심 640x512/12uM
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TWIN612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 비냉각 적외선 카메라 핵심 640x512,적외선 카메라 핵심 0.8W,향상된 가시성 열 카메라 핵심 |
||
제품 설명

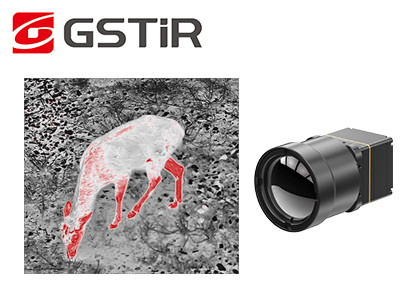

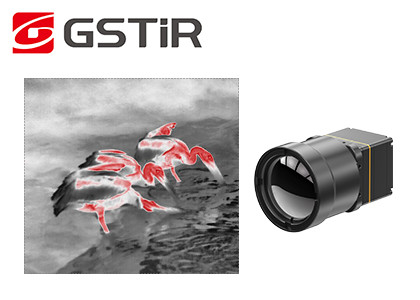

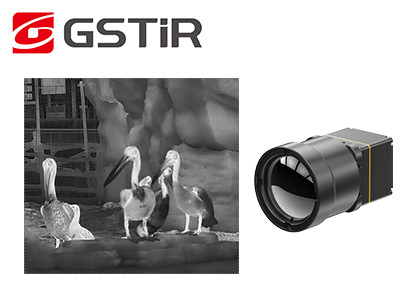

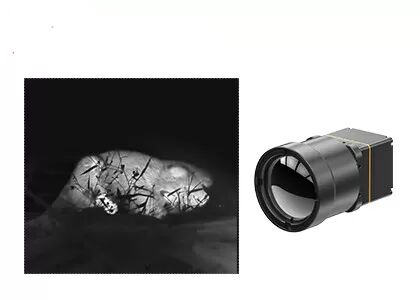

냉각되지 않은 적외선 카메라 코어 - 향상된 가시성을 위해 640x512/12μm
제품 설명
트윈612 열 모듈은 센서마이크로에서 개발한 새로운 도착 제품이다. 640×512/12μm 세라믹 패키지 냉각되지 않은 적외선 검출기를 통합합니다. 전형적인 NETD <40mk,TWIN612 열 모듈은 더 명확한, 더 선명하고 더 상세한 이미지.
온도 측정 범위 -20°C ~ 150°C / 0 ~ 550°C, 정확도 ± 2 °C 또는 ± 2% 및 프레임 속도 최대 30Hz로, 열 모듈은 부드러운 열 이미지 및 정확한 온도 측정을 보장합니다.
TWIN612 열 모듈은 콤팩트한 디자인, 가벼운 구조 및 0.8w의 낮은 전력 소비의 장점을 가지고 있습니다. 향상된 이미지 알고리즘과 온도 측정 기능으로,열 모듈 TWIN612는 더 안정적인 이미지 및 정확한 온도를 제공합니다..
세라믹 포장 과정은 성숙한 적외선 감지기 포장 기술인 금속 포장과 비슷합니다.포장 된 탐지기의 부피와 무게가 크게 감소 할 것입니다.따라서 TWIN612 열 모듈은 크기, 무게 및 전력 소비에 대한 엄격한 요구 사항이있는 산업에 적용 될 수 있습니다.
주요 특징
- 미니 사이즈: 25.4mm × 25.4mm × 35mm
- 가벼운 무게: 25g
- 전형적인 NETD < 40mk
- 날카롭고 명확한 열영상
- 전형적인 전력 소비 0.8W 이하
제품 사양
| 모델 | TWIN612/R |
| IR 탐지기의 성능 | |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적인 NETD | <40mK |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 표시 | 총 11개 (하얀 열기/라바/아이언보우/아쿠아/열기/의료/아르틱/레인보우1/레인보우2/붉은 열기/검은 열기) |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS |
| 통신 인터페이스 | RS232/USB20 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비 | 0.8W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 측정 범위 | -20°C~150°C, 0°C~550°C |
| 온도 측정 정확성 | ±2°C 또는 ±2% 이상 |
| SDK | 윈도우/리눅스; 비디오 스트림 분석 및 회색에서 온도로 변환을 달성 |
| 신체적 특성 | |
| 크기 (mm) | 25.4×25.4×35 (렌즈 없이) |
| 무게 | 25g (렌즈 없이) |
| 환경적 적응력 | |
| 작동 온도 | -40°C+70°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축, 6 방향 |
| 광학 | |
| 선택용 렌즈 | 고정 아테르마: 13mm |
산업용 용도
TWIN612/R 열영상 모듈은 온도, 보안 모니터링, UAV 유료물, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
우리 의 장점
자주 묻는 질문
1열 모듈은 어떻게 작동할까요?
열 모듈은 일반적으로 다음과 같이 작동합니다.
1) 적외선 탐지: 열 모듈에는 적외선 범위에서 전자기 방사선을 감지 할 수있는 적외선 탐지기가 포함되어 있습니다.
2) 광학: 적외선 방사선은 렌즈 또는 거울 배열을 포함 할 수있는 광학 시스템을 통해 탐지기에 집중됩니다.
3) 신호 증폭: 감지 된 신호는 열 모듈 내부의 전자 장치에 의해 증폭되고 디지털화됩니다.
4) 이미지 처리: 디지털화 된 신호 는 열 이미지 를 생성 하기 위해 처리 된다. 이 과정 에는 소음 감축, 대조력 강화, 색상 지도 를 만드는 것 등 여러 단계 가 포함 된다.이미지 처리에는 온도 측정과 같은 추가 기능이 포함 될 수 있습니다..
5) 디스플레이: 열 이미지는 열 모듈 내부 또는 외부 장치에 있는 화면에 표시됩니다.
