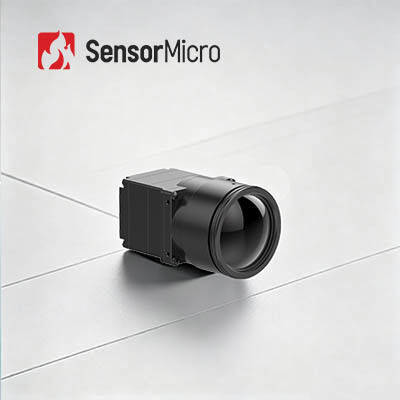

1280x1024 해상도와 12μm 픽셀 피치 인프라레드 카메라 코어 USB3.0 확장판을 갖춘 LWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 공급 전압 | 4.5~5.5V | 해결 | 1280x1024 |
|---|---|---|---|
| 픽셀 피치 | 12μm | 확장 보드 | USB3.0 |
| 전력 소비 | 1.0W | 스펙트럼 범위 | 8~14μm |
| 강조하다 | 냉각형 적외선 검출기 열 모듈,640x512 검출기 열 모듈,0.8W 냉각형 적외선 검출기 |
||
제품 설명
보안용 1280x1024 12μm 적외선 검출기를 갖춘 LWIR 열 화상 모듈
제품개요
COIN1212는 고성능 애플리케이션용으로 설계된 고해상도 적외선 카메라 코어입니다. 고급 비냉각식 마이크로볼로미터 기술을 활용하는 이 적외선 카메라 코어는 보안 및 감시, 산업 검사, 과학 연구 등 다양한 산업에 매우 선명한 열화상 이미지를 제공합니다.
12μm 픽셀 피치의 1280x1024 픽셀 어레이를 특징으로 하는 이 열화상 카메라 코어는 탁월한 온도 감도와 최대 14비트의 넓은 동적 범위를 통해 효율적이고 안정적인 고해상도 이미징을 제공합니다. COIN1212 열 모듈은 장거리 보안 카메라, 휴대용 열 화상 장치 및 고해상도 이미징 기능이 필요한 기타 애플리케이션에 이상적입니다.
주요 특징
- 고화질 이미징, 정확한 감지:1280×1024/12μm 메가픽셀 해상도로 넓은 시야각과 장거리 HD 이미징이 가능합니다. 근거리 관찰 중에 표적의 미세한 세부 사항을 명확하게 포착합니다.
- 모든 기능을 갖추고 비용 효율적:업계 최고의 대형 웨이퍼 레벨 적외선 감지기로 제작되었습니다. 고급 이미지 처리 알고리즘과 통합되어 이미지 선명도와 시각적 품질이 향상되었습니다.
- 신속한 통합, 가속화된 개발:DVP 및 BT.1120을 포함한 다중 이미지 출력 인터페이스를 지원합니다. 직렬 포트 제어를 통해 RAW/YUV 이미지 데이터를 출력합니다.
제품 사양
| 모델 | 코인1212 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 1280×1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤40mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| 확장 보드 | USB3.0 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 기계 | |
| 베어 코어 크기(mm) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| 벌거벗은 핵심 무게(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 14mm/19mm/25mm/35mm/50mm/100mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN1212 열화상 모듈은 주요 인프라 모니터링, 고급 제조, 산업 검사, 과학 연구 등의 분야에 적용됩니다.
우리의 장점
- 다양한 제품 포트폴리오
- 깊은 기술 전문성
- 엄격한 신뢰성 검증으로 품질 보증 보장
- 적외선 감지의 혁신과 실제 구현에 중점
- 전문 기술 지원 및 공동 개발 서비스
자주 묻는 질문
LWIR, MWIR/LWIR 이중색상 냉각적외선 검출기 적용
적외선 열화상 기술에서 장파 열 감지기는 먼지가 많은 대기를 통해 강력한 침투력을 가지며 태양광 효과 및 빛 반사에 의해 방해받지 않습니다. 먼지가 많은 환경에서의 차량 주행, 반사광을 이용한 해상 항해, 구름 속을 비행하는 항공기 등 다양하고 복잡한 환경에서도 뛰어난 이미지 품질을 얻을 수 있습니다.
이중 색상 냉각식 적외선 감지기는 중파 및 장파 감지의 장점을 하나의 냉각식 적외선 감지기 어셈블리에 결합하여 이중 파장대에서 고성능 이미징을 동시에 수행할 수 있어 잘못된 경보 비율을 크게 줄일 수 있습니다. 복잡한 배경을 감지하고 고속으로 움직이는 대상을 모니터링하는 데 사용할 수 있습니다.
