보안 애플리케이션을 위한 1280x1024 해상도와 12μm 픽셀 피치와 LWIR 열 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 디지털 비디오 | RAW/YUV422 |
|---|---|---|---|
| 통신 인터페이스 | TTL-232 | 전력 소비 | 1.0W |
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |

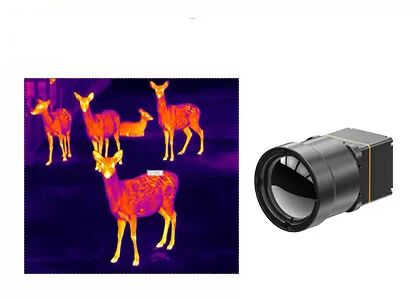

| 강조하다 | 열 카메라 핵심 25.4mm×25.4mm,장파장 적외선 핵심 640x512,야외 장파장 적외선 핵심 |
||
제품 설명

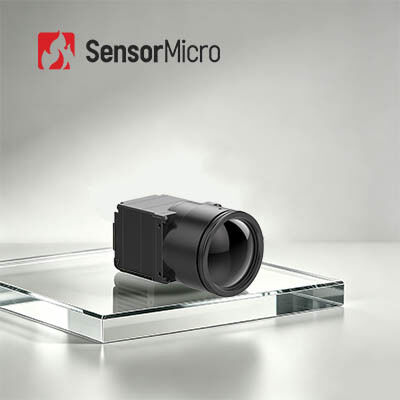

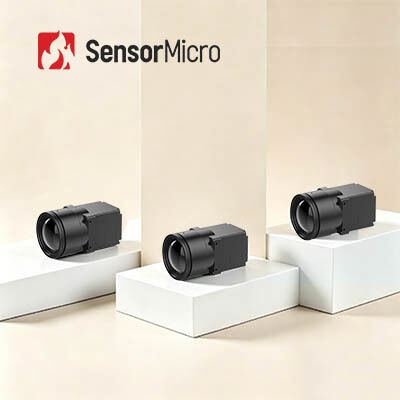

보안용 LWIR 열 카메라 코어 1280x1024/12μm
제품 개요
1280×1024 메가픽셀 해상도와 12μm 초미세 픽셀 피치 기술을 갖춘 COIN1212 적외선 카메라 코어는 열사진의 명확성을 재정의합니다.업계 최고 수준의 웨이퍼 수준의 적외선 탐지기와 첨단 이미지 처리 알고리즘이 뛰어난 시각 품질을 보장합니다., 넓은 장거리 장거리 모니터링 및 정확한 근거리 세부 캡처를 실현합니다. DVP, BT.1120 및 여러 주류 출력 모드와 유연한 RAW / YUV 데이터 출력을 지원합니다.신속하고 정확한 핫스팟 탐지를 달성합니다.탁월한 성능과 비용 효율성을 균형을 이루는 것이 최고 수준의 열영상 시스템 배포에 최적의 고성능 코어입니다.
주요 특징
고화질 영상 촬영, 정확 한 탐지
- 1280×1024/12μm 메가픽셀 해상도는 넓은 시야와 장거리 HD 영상을 가능하게 합니다.
- 근접 관측 도중 미세한 목표물 세부사항을 명확하게 포착합니다.
완전 한 기능 과 비용 효율성
- 산업 선도적인 대형 포맷 웨이퍼 레벨 적외선 탐지기로 제작되었습니다.
- 고급 이미지 처리 알고리즘과 통합하여 이미지 명확성과 시각 품질을 향상시킵니다.
급속한 통합, 가속화된 발전
- DVP 및 BT를 포함한 여러 이미지 출력 인터페이스를 지원합니다.1120
- 연속 포트 제어로 출력 RAW/YUV 이미지 데이터
제품 사양
| 모델 | 코인1212 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280×1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤40mK/F1.0/25°C |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 억제 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판 | USB30 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 기계식 | |
| 맨 코어 크기 ((mm) | 14mm/19mm/25mm: 25.4mm × 25.4mm × 19.3mm 35mm/50mm/100m: 35.4mm × 35.4mm × 17.8mm |
| 맨 핵 중량 (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 아테름: 14mm/19mm/25mm/35mm/50mm/100mm |
| 보호 수준 | IP67 (앞 렌즈) |
산업용 용도
COIN1212 열영상 모듈은 주요 인프라 모니터링, 고급 제조, 산업 검사, 과학 연구 등 분야에서 적용됩니다.
우리 에 관한 것
우리의 비전:감각의 경계를 뛰어넘고 주변 세계와 연결하는 방식을 변화시키는 것입니다.
우리의 임무:적외선 감지 기술의 힘을 활용하여 전 세계 산업을 변화시키고, 더 똑똑한 의사결정, 더 안전한 환경, 그리고 더 연결된 미래를 가능하게 합니다.
우리 의 가치:전 세계를 더 나은 곳으로 만드는 첨단 적외선 기술을 만드는 것입니다.
자주 묻는 질문
적외선 탐지기가 어떻게 작동할까요?
적외선 탐지기는 적외선 범위에서 전자기 방사선을 감지하여 작동합니다. 정확한 탐지 메커니즘은 적외선 탐지기의 종류에 따라 다릅니다.
열 감지기는 적외선 복사를 흡수함으로써 발생하는 온도 변화를 측정함으로써 작동합니다. 예를 들어,마이크로볼로미터는 열에 민감한 작은 저항 요소의 행렬으로 구성됩니다.적외선 복사가 검출기에 흡수되면 저항 요소의 온도가 상승합니다.전기 저항의 변화로 인해 감지되고 이미지로 변환 될 수 있습니다..
반면 광자 탐지기는 적외선 방사선에서 광자를 전기 신호로 변환하여 작동합니다.두 가지 일반적인 유형의 광선 탐지기는 광전기 탐지기와 광전자입니다.광전지 탐지기는 적외선 광자가 흡수되면 전압을 발생시키고 광전자는 광자가 흡수되면 전도도를 증가시킵니다.
적외선 탐지기는 다른 탐지 메커니즘도 사용할 수 있습니다. 예를 들어, 열의 변화로 물질에 전하가 발생하거나 열 전기적 효과,두 물질 사이의 온도 차이가 전압을 생성하는 경우.
적외선 검출기에서 나오는 출력 신호는 처리되고 이미지 형태로 표시 될 수 있으며, 의료 또는 산업용 용품의 열영상화와 같은 다양한 용도로 사용될 수 있습니다.환경 원격 감지, 그리고 보안 시스템에서의 열 스캔.
