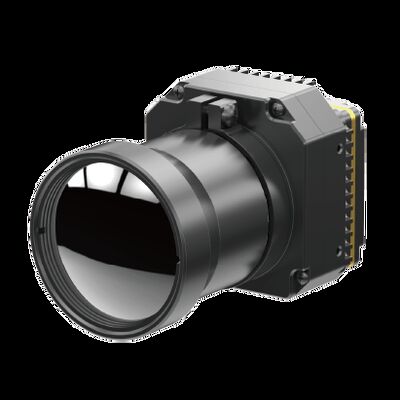

산업적 서모그래피를 위한 고해상도 비냉각 VOx 열사진법 모듈
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | PLUG1212R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 20x20x10.4mm |
| 강조하다 | 비냉각 VOx 열사진법 모듈,산업적 서모그래피 모듈,고해상도 VOx 열 모듈 |
||
제품 설명

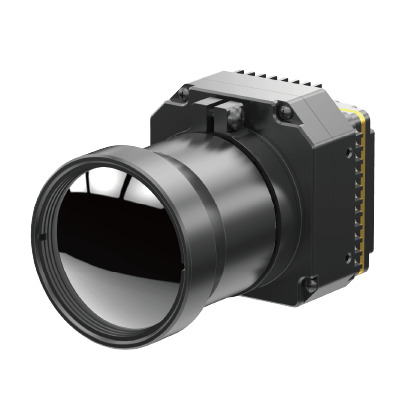

산업용 온도 촬영용 고해상도 냉각되지 않은 VOx 열영상 모듈
제품 설명
PLUG1212R는 SensorMicro가 개발한 PLUG-R 시리즈의 냉각되지 않은 적외선 카메라 모듈 중 하나입니다.그것은 전문 신호 처리 회로와 이미지 처리 플랫폼과 함께 1280x1024/12μm 냉각되지 않은 적외선 탐지기를 기반으로합니다., 온도 측정이 가능하고 온도 범위는 사용자 정의 할 수 있습니다.산업용 열기술의 특수한 요구 사항을 충족시키는.
냉각되지 않은 HD LWIR 1280x1024/12μm VOx 열 이미지 모듈은 광범위한 온도 측정 범위를 제공하여 산업 검사, 감시,그리고 안전이 모듈은 영하 온도 (-20°C) 와 고온 환경 (최고 550도) 을 모두 포함하는 온도 범위로 다양한 열영상 시나리오의 요구를 수용합니다.
주요 특징
- 픽셀 피치: 12μm
- 해상도: 1280x1024
- 스펙트럼 범위: 8μm-14μm
- 높은 감수성: NETD < 30mK
- 온도 범위: -20°C~150°C, 100°C~550°C
- 온도 정확도: ±2°C 또는 ±2%
- 높은 신뢰성 & 강한 환경 적응력
제품 사양
| 모델 | PLUG1212R |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | < 30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz |
| 시작 시간 | <25초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | HDMI/RAW/YUV/BT1120 |
| 확장 컴포넌트 | USB/Camerlink |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 방식 | RS232-TTL, 115200bps |
| 공급 전압 | 5±0.5V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확성 | ±2°C 또는 ±2% (최대값을 취) |
| SDK | ARM/윈도우/리눅스 SDK, 풀 스크린 열측정 |
| 신체적 특성 | |
| 크기 (mm) | 56x56x402 |
| 무게 | ≤200g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 무작위 진동 5.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 19mm/25mm |
산업용 용도
PLU1212R 적외선 이미징 모듈은 전력 전기, 기계 비전, 건물 검사, 금속 석유화학 등에 널리 사용됩니다.
우리 의 장점
자주 묻는 질문
1적외선 탐지기가 어떻게 작동할까요?
적외선 탐지기는 적외선 범위에서 전자기 방사선을 감지하여 작동합니다. 정확한 탐지 메커니즘은 적외선 탐지기의 종류에 따라 다릅니다.
열 탐지기는 적외선 복사를 흡수함으로써 발생하는 온도 변화를 측정함으로써 작동합니다.마이크로볼로미터는 열에 민감한 작은 저항 요소의 행렬으로 구성됩니다.적외선 복사가 검출기에 흡수되면 저항 요소의 온도가 상승합니다.전기 저항의 변화로 인해 감지되고 이미지로 변환 될 수 있습니다..
반면 광자 탐지기는 적외선 방사선에서 광자를 전기 신호로 변환하여 작동합니다.두 가지 일반적인 유형의 광선 탐지기는 광전기 탐지기와 광전자입니다.광전지 탐지기는 적외선 광자가 흡수되면 전압을 발생시키고 광전자는 광자가 흡수되면 전도도를 증가시킵니다.
적외선 탐지기는 다른 탐지 메커니즘을 활용할 수도 있습니다. 예를 들어 피로 전기, 즉 온도 변화로 물질에 전하가 발생하거나 열 전기적 효과,두 물질 사이의 온도 차이가 전압을 생성하는 경우.
적외선 탐지기에서 나오는 출력 신호는 처리되고 이미지 형태로 표시 될 수 있으며, 의료 또는 산업용 용품의 열영상화와 같은 다양한 용도로 사용될 수 있습니다.환경 원격 감지, 그리고 보안 시스템에서의 열 스캔.
