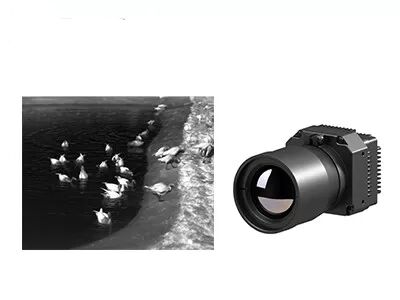

강화한 명료성과 정확성 HD 1280x1024 열 카메라 핵심
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | PLUG1212R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 20x20x10.4mm |
| 강조하다 | HD 열 카메라 핵심,정확성 열 카메라 핵심 1280x1024,HD 비냉각 열 카메라 모듈 |
||
제품 설명
향상된 명확성과 정확성 HD 1280x1024 열 카메라 코어
제품 설명
PLUG1212R는 SensorMicro가 개발한 PLUG-R 시리즈의 냉각되지 않은 적외선 카메라 모듈 중 하나입니다.그것은 전문 신호 처리 회로와 이미지 처리 플랫폼과 함께 1280x1024/12μm 냉각되지 않은 적외선 탐지기를 기반으로합니다., 온도 측정이 가능하고 온도 범위는 사용자 정의 할 수 있습니다.산업용 열기술의 특수한 요구 사항을 충족시키는.
냉각되지 않은 HD LWIR 1280x1024/12μm VOx 열 이미지 모듈은 광범위한 온도 측정 범위를 제공하여 산업 검사, 감시,그리고 안전이 모듈은 영하 온도 (-20°C) 와 고온 환경 (최고 550도) 을 모두 포함하는 온도 범위로 다양한 열영상 시나리오의 요구를 수용합니다.
주요 특징
- 픽셀 피치: 12μm
- 해상도: 1280x1024
- 스펙트럼 범위: 8μm-14μm
- 높은 감수성: NETD < 30mK
- 온도 범위: -20°C~150°C, 100°C~550°C
- 온도 정확도: ±2°C 또는 ±2%
- 높은 신뢰성 & 강한 환경 적응력
제품 사양
| 모델 | PLUG1212R |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | < 30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz |
| 시작 시간 | <25초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | HDMI/RAW/YUV/BT1120 |
| 확장 컴포넌트 | USB/Camerlink |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 방식 | RS232-TTL, 115200bps |
| 공급 전압 | 5±0.5V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확성 | ±2°C 또는 ±2% (최대값을 취) |
| SDK | ARM/윈도우/리눅스 SDK, 풀 스크린 열측정 |
| 신체적 특성 | |
| 크기 (mm) | 56x56x402 |
| 무게 | ≤200g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 무작위 진동 5.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 19mm/25mm |
산업용 용도
PLU1212R 적외선 이미징 모듈은 전력 전기, 기계 비전, 건물 검사, 금속 석유화학 등에 널리 사용됩니다.
우리 의 장점
자주 묻는 질문
1마이크로볼로미터는 어떻게 작동할까요?
마이크로볼로미터 (microbolometer) 는 열영상 장치에 사용되는 열 센서이다. 온도 변동으로 인한 전기 저항의 변화를 활용하여 적외선 복사를 감지한다.
마이크로 볼로미터의 작동 방식은 다음과 같습니다.
마이크로 볼로미터는 피클이라고 불리는 적외선에 민감한 작은 물질 요소로 구성됩니다.각각의 픽셀은 기본적으로 열전도성이 뛰어난 물질로 만들어진 미세한 열 저항체입니다., 낮은 열 용량, 높은 온도 저항 계수 (TCR). 마이크로 볼로미터에 사용되는 가장 일반적인 재료는 바나디오 산화물 (VOx) 또는 무형 실리콘입니다.
