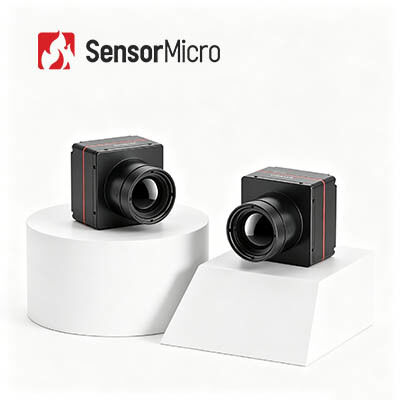

1280x1024 비냉각식 LWIR 열화상 카메라 코어(12μm 픽셀 피치 및 30~180mm 렌즈 포함)
| Place of Origin | China |
|---|---|
| 브랜드 이름 | SensorMicro |
| 모델 번호 | iSE1212 |
| Minimum Order Quantity | 1 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 디지털 프레임 속도 | 25Hz/30Hz/50Hz | 일반적인 NETD | 30mK 이하 |
|---|---|---|---|
| 픽셀 피치 | 12μm | 해결 | 1280×1024 |
| 감지기 | 비냉각식 초점면 배열 | 스펙트럼 범위 | 14μm에 대한 8μm |
| 강조하다 | 12μm 픽셀 피치 LWIR 카메라,USB3.0 LWIR 카메라,GigE LWIR 카메라 |
||
제품 설명
1280x1024/12um 비냉각식 LWIR 열화상 카메라 코어(30~180mm 렌즈 포함)
제품개요
iSE1212 비냉각식 열화상 카메라 코어는 상업 및 산업용 애플리케이션을 위해 설계된 고성능 열 모듈입니다. 8~14μm의 스펙트럼 범위를 갖춘 1280x1024/12μm 해상도의 마이크로볼로미터를 갖춘 이 적외선 열 모듈은 근접 및 장거리 환경 모두에서 열원을 감지하는 데 이상적입니다. 고정 초점 무열 렌즈, 전동 렌즈 및 연속 줌 렌즈 옵션을 사용할 수 있는 iSE1212는 정확한 정확도와 미묘한 온도 차이를 감지하는 기능이 필요한 응용 분야에서 탁월한 성능을 제공합니다.
주요 특징
- 부드러운 비주얼을 갖춘 고화질 이미징:원활하고 지연 없는 성능, 더 넓은 시야, 더 넓은 각도 범위, 더 긴 감지 범위 및 향상된 세부 묘사를 갖춘 메가픽셀 열화상 이미지 제공
- 조용한 성능을 위한 셔터 없는 작동:사용 중에 셔터 보정이 필요하지 않아 기존 디자인에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다. 자동 작동으로 표적에 의한 탐지 방지
- 풍부한 기능과 통합 친화적:초고해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다. 손쉬운 2차 개발 및 유연한 시스템 통합을 위해 광범위한 광학 렌즈 및 확장 구성 요소와 호환 가능
기술 사양
| 모델 | iSE1212 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 1280×1024 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 30mK 이하 | |
| 이미지 처리 | ||
| 유효 픽셀 | 1280×1024 | |
| 디지털 프레임 속도 | 25Hz/30Hz/50Hz | |
| 시작 시간 | 7초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 자동/수동 | |
| 이미지 대비 | 자동/수동 | |
| 보상 모드 | 수동 | |
| 십자선 | 지원됨 | |
| 시스템 기능 | ||
| 절전 모드 | 지원됨 | |
| 메뉴 설정 | 맞춤형 | |
| 메뉴 언어 | 중국어 / 영어 | |
| 오프셋 교정 | 지원됨 | |
| 키패드 | ≥4(사용자 정의 가능한 버튼 기능) | |
|
OLED 구동
|
I2C, 16비트/24비트 병렬 포트, 데이터 유효 및 기타 드라이브 화면 신호 지원
다이렉트 드라이브 마이크로 OLED MDP03/마이크로 OLED MDP02/OLiGHTEK SVGA060/소니 ECX334A
MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 구동할 수 있습니다.
|
|
| PC 소프트웨어 | ||
| 컴퓨터 소프트웨어 | 모듈 제어 및 비디오 디스플레이 | |
| 전기 같은 | ||
| 표준 외부 인터페이스 | 50핀: BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB | |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 확장 구성요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 1.2W@25Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 38×39×28 | 68×69×30.2 |
| 벌거벗은 핵심 무게(g) | 65±3 | 88.5±3 |
| 광학렌즈 | 고정 초점 무열: 14mm/19mm/25mm/35mm | 고정 초점 무열: 50mm/100mm 전동 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| 셔터 구성 요소 | 선택 과목 | |
| 보호 수준 | IP67(전면렌즈) | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 500g@1ms |
| 인증 | ROHS2.0/REACH | |
응용
iSE1212 열화상 카메라 코어는 광범위한 응용 분야 및 시나리오의 요구 사항을 충족하도록 설계된 강력한 열 모듈입니다. 다음을 포함하여 안정적이고 정확한 열화상 솔루션이 필요한 응용 분야에 이상적입니다.
- 산업비전
- 소방 및 구조
- 보안 감시
- 야외 관찰
- 머신비전
- 가전제품
기술 지원 및 서비스
- 온라인 고객 포털을 통해 연중무휴 기술 지원 리소스에 액세스
- 전화 및 이메일 지원
- 실시간 채팅 지원
- 제품 문서, 기술 자료 및 FAQ에 액세스
- 소프트웨어 및 펌웨어 업데이트
- 하드웨어 및 부품 수리
- 현장 서비스 및 유지보수
- 교육 및 컨설팅
- 타사 액세서리 지원
