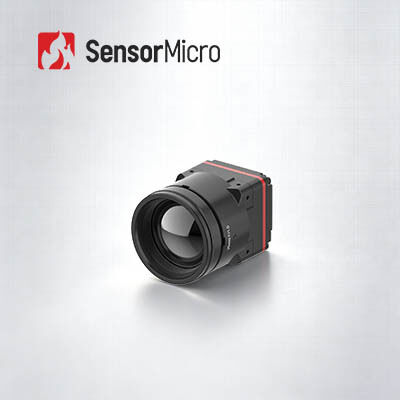

1280x1024 해상도 8μm 픽셀 크기의 열 카메라 모듈 휴대용 기기용 1W 전력 소비
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 25/30Hz |
| 공급 전압 | 4.5-5.5V | 일반적인 전력 소비 | 1W |
| 강조하다 | 1280x1024 고해상도 열화상 카메라 모듈,220g 고해상도 열화상 카메라 모듈 |
||
제품 설명
휴대용 장치용 1280x1024/8μm HD 열화상 카메라 모듈
제품 개요
범용 호환성과 빠른 배포를 위해 설계된 통합성이 뛰어난 iTL1208 8μm 메가픽셀 적외선 카메라 코어로 열 시스템 개발을 간소화하십시오. 이 컴팩트한 열 코어는 프리미엄 게르마늄 프리 칼코게나이드 광학 장치를 통해 다양한 렌즈 옵션을 지원하여 다양한 산업 및 민간 열화상 애플리케이션 요구에 적응합니다.
표준 MIPI CSI 이미지 출력 인터페이스를 갖추고 있어 다양한 시스템 개발 요구에 맞는 유연한 RAW 및 YUV 듀얼 데이터 출력을 제공하여 통합 난이도와 주기를 크게 줄입니다. 초소형 22.6×22.6×34.5mm 크기와 35.7±2g의 가벼운 디자인에도 불구하고 iTL1208은 1280×1024 메가픽셀 해상도와 고화질 열화상 기능을 유지하며, 1W의 낮은 전력 소비로 통합 모바일 및 휴대용 장치의 장기간 안정적인 작동을 보장합니다.
주요 특징
- 8μm 메가픽셀 혁신: ApexCore 1280×1024/8μm 슈퍼 적외선 검출기로 구동되는 세계 최초의 8μm 메가픽셀 열화상 카메라 코어로, 고해상도와 초소형 통합의 균형을 이룹니다.
- 고급 SWaP 성능: 22.6×22.6×34.5mm 크기, 35.7±2g 무게(12mm 렌즈 포함), 1W 소비 전력으로 메가픽셀 열화상의 크기 장벽을 돌파합니다.
- 게르마늄 프리 광학, 빠른 통합: 다양한 애플리케이션 요구 사항을 위한 여러 렌즈 옵션이 있는 게르마늄 프리 칼코게나이드 광학 장치. 시스템 통합을 간소화하는 RAW 및 YUV 데이터 출력이 있는 MIPI CSI 이미지 출력 인터페이스.
제품 사양
| 모델 | iTL1208 |
|---|---|
| IR 검출기 지표 |
민감한 재료: VOx 해상도: 1280×1024 픽셀 크기: 8μm 스펙트럼 응답: 8μm ~ 14μm 일반적인 NETD: ≤30mK |
| 이미지 처리 |
디지털 프레임 속도: 25/30Hz 시작 시간: ≤6초 디지털 비디오: RAW/YUV 이미지 알고리즘: NUC/3DNR/DNS/DRC/EE 이미지 표시: 10가지 유형(백색 가열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/검은색 가열) |
| PC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 |
표준 외부 인터페이스: 34핀 커넥터 인터페이스: BP04SD-34-0065-R0 통신 인터페이스: TTL-232/I2C 디지털 비디오 인터페이스: MIPI-CSI 공급 전압: 4.5-5.5V 일반적인 전력 소비: 1W |
| 기계적 |
크기(렌즈 포함): 5mm 렌즈 포함: 22.6mm×22.6mm×50mm (렌즈 외부 직경 Φ37mm) 10mm 렌즈 포함: 22.6mm×22.6mm×45.3mm (렌즈 외부 직경 Φ33mm) 12mm 렌즈 포함: 22.6mm×22.6mm×34.5mm (렌즈 외부 직경 Φ26.6mm) 17mm 렌즈 포함: 22.6mm×22.6mm×35.4mm (렌즈 외부 직경 Φ27mm) 25mm 렌즈 포함: 22.6mm×22.6mm×44.2mm (렌즈 외부 직경 Φ33mm) 35mm 렌즈 포함: 22.6mm×22.6mm×50.9mm (렌즈 외부 직경 Φ43.2mm) 무게(렌즈 포함): 5mm 렌즈 포함: 85.5±4.5g 10mm 렌즈 포함: 70.5±3.6g 12mm 렌즈 포함: 35.7±2g 17mm 렌즈 포함: 40.7±2.1g 25mm 렌즈 포함: 71.0±3.6g 35mm 렌즈 포함: 110±5.5g |
| 환경 적응성 |
작동 온도: -40℃~+70℃ 보관 온도: -45℃~+85℃ 습도: 5%~95%, 비응축성 진동: 5.35grms, 랜덤 진동, 3축 충격: 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 인증: ROHS2.0/REACH 광학 렌즈: 고정 초점 비열: 5/10/12/17/25/35mm |
산업 응용 분야
iTL1208 열화상 모듈은 산불 진화, 전력 유지보수, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등 다양한 분야에서 널리 사용됩니다.
표준화된 서비스
- 완전한 문서: 원활한 구현을 위한 제품 설명서, 설정 가이드 및 선택 참조 자료.
- 개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개변수 검증을 쉽게 수행할 수 있습니다.
- 고급 개발자 도구 키트: 심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구.
- 원격 기술 지원: 24시간 연중무휴 지원으로 신속한 응답과 적시적인 문제 해결을 제공합니다.
- 보증: 최적의 성능을 복원하기 위한 정품 부품 및 엄격한 공정 준수.
자주 묻는 질문
적외선 열화상이란 무엇인가요?
적외선 열화상은 적외선 복사와 열 에너지를 활용하여 물체에 대한 정보를 수집하는 방법입니다. 보이지 않는 적외선 복사를 가시적인 적외선 열 이미지로 변환하여 대상 표면의 온도 분포를 보여줍니다. 다른 물체 또는 동일한 물체의 다른 부분이라도 방사 능력과 적외선 반사 강도가 다릅니다.
적외선 이미징은 무엇에 사용될 수 있나요?
적외선 이미징 응용 분야에는 야간 투시, 수색 및 구조, 비파괴 검사, 전염병 예방, 열화상, 보안 및 모니터링, 소방 및 기타 다양한 산업 및 상업적 용도가 포함됩니다.
열화상 모듈이란 무엇인가요?
열화상 모듈은 일반적으로 적외선 검출기, 적외선 렌즈, 소프트웨어 및 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 이는 열화상 장치의 최소 기능 단위로, 더 큰 시스템에 통합되도록 설계되었습니다.
