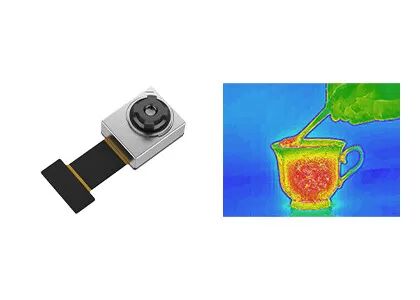

스마트 홈용 마이크로 적외선 열카메라 코어 120x90/17μm
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 티모120 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 120x90 | 픽셀 피치 | 17μm |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 온도 범위 | (주문형인) -20C~+120C |
| NETD | ≤60mK | 크기 | 8.5x8.5x9.16mm |
| 강조하다 | 120x90 열화상 카메라 코어,마이크로 적외선 열화상 카메라 코어,스마트 홈 열화상 카메라 코어 |
||
제품 설명
TIMO120 열 카메라 모듈
120x90 / 17μm 마이크로 적외선 열 카메라 코어 스마트 홈, 지능형 건물
제품 설명
TIMO120 적외선 열 모듈은 120x90 / 17μm 웨이퍼 레벨 패키지 (WLP) 적외선 탐지기를 통합하고 최적화 된 크기, 무게, 전력, 비용 (SWaP-C) 의 응용 프로그램에 초점을 맞추고 있습니다.초소형 구조로 다양한 스마트 기기에 쉽게 통합될 수 있습니다, 열영상기 또는 모바일 단말기 비용, 크기 및 무게에 대한 엄격한 요구 사항.
전통적인 온도 측정 도구와 비교하면 TIMO120 IR 센서 모듈은 전염병 예방 과정에서 일반적인 온도열 배열보다 더 높은 감수성을 가지고 있습니다.또한 웨이퍼 레벨 포장지를 사용하여, TIMO120 열 센서 카메라 모듈은 비용, 크기 및 무게에 대한 엄격한 요구 사항이 필요한 적외선 이미징 애플리케이션에서 더 저렴합니다.
WLP 기술 덕분에 TIMO 시리즈의 냉각되지 않은 열 모듈은 소비자 전자제품과 같은 신흥 시장에서 선호됩니다.TIMO 열영상 모듈이 더 많은 단말 제품에 통합되고 고객의 2차 개발 시간을 단축하는 것이 더 쉽습니다..
주요 특징
- 최소 크기는 8.5x8.5x9.16mm
- 온도 범위 -20°C ~ + 120°C
- 쉽게 통합
- 완전한 SDK 개발 키트
- 저전력 설계 9mW
제품 사양
| 모델 | TIMO-120 |
| IR 탐지기의 성능 | |
| 결의 | 120x90 |
| 픽셀 피치 | 17μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | ≤ 60mK |
| 렌즈 종류 | WLO |
| 초점 모드 | 고정 줌 |
| HFOV | 90°/50° |
| 필드 깊이 | 10cm에서 무한도 |
| 프레임 속도 | 1~30Hz (변용가능) |
| 온도 측정 | |
| 온도 범위 | -20°C ~ +120°C (변용 가능) |
| 온도 정확성 | 커스터마이징 가능 (몸 또는 산업 온도학의 요구 사항을 충족) |
| 인터페이스/ 컨트롤 | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| 인터페이스 | 디지털 인터페이스 |
| 전력 소비 | 45mW (유형 모드); 9mW (저전력 모드) |
| 신체적 특성 | |
| 크기 (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (특례가 적용된다) |
| 작동 온도 | -20°C ~ +60°C |
| 저장 온도 | -40°C ~ +85°C |
산업용 용도
TIMO120 열 카메라 모듈은 온도, 지능형 하드웨어, 스마트 빌딩, 스마트 홈, AIoT 등 많은 분야에서 널리 사용됩니다.
우리 의 봉사 방법
사전 판매
요구사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
배포
신속 한 배달
시스템 통합 및 테스트
기술 교육
적용 지침
판매 후
원격 진단
보증 서비스
펌웨어 업그레이드
기술 유지 보수
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
자연에서는 절대 영하 (-273 °C) 이상의 온도가 있는 모든 물체는 적외선 광선을 방출할 수 있다.적외선 카메라 검출기를 사용하여 목표물과 배경 사이의 적외선 방사선 온도 차이를 측정합니다., 당신은 다른 적외선 이미지를 얻을 수 있습니다.
2적외선 탐지기가 어떻게 작동할까요?
타겟에서 방출되는 적외선 방사선은 열 감지기의 감지 범위에 들어갑니다.적외선 탐지기가 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환합니다., 그리고 증폭과 비디오 처리를 통해 맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다.
3냉각되지 않은 적외선 탐지기의 장점은 무엇일까요?
냉각되지 않은 적외선 초점 평면 탐지기는 통합 된 Dewar 냉각 조립 장치 (IDCA) 가 필요하지 않으며 방 온도에서 작동 할 수 있습니다. 빠른 시작, 낮은 전력 소비,작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등. 냉각되지 않은 적외선 초점 평면 탐지기의 민감도는 냉각 된 적외선 탐지기의 것만큼 좋지 않지만,그것의 비용 성능은 냉각 탐지보다 분명히 더 좋았습니다더 넓은 적용 가능성을 가지고 있습니다.
