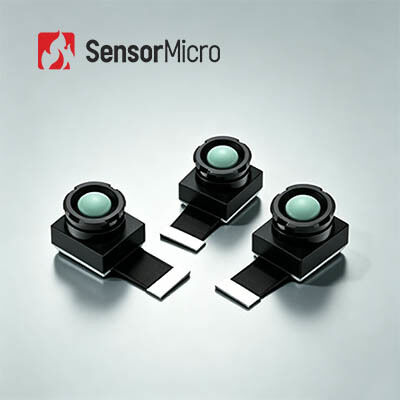

초점 없는 야간 투시를 위한 256x192 해상도 및 12μm 픽셀 크기의 OEM 비냉각식 열화상 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TIMO212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 온도 범위 | -20℃~+550℃ | 온도 정확도 | ±2C 또는 ±2% |
|---|---|---|---|
| 해결 | 256x192/12μm | 초점 모드 | 초점이 맞지 않음 |
| 출력 데이터 | 14비트 원시 | 스펙트럼 범위 | 8~14μm |
| 강조하다 | OEM 열화상 카메라 모듈,256x192 열화상 카메라 모듈 |
||
제품 설명
야간 시계 감시 카메라를 위한 OEM 열 사진기 단위 Uncooled 256x192/12μm
제품개요
야간 투시경 카메라, 감시 카메라용 OEM 비냉각식 열 모듈 256x192 / 12 μm
TIMO212는 8~14μm의 장파 적외선(LWIR) 스펙트럼을 캡처하는 비냉각식 적외선 소형 모듈입니다. 자체 개발한 256×192/12μm 웨이퍼 레벨 검출기와 웨이퍼 레벨 광학 렌즈 및 마이크로 전자기 밸브 셔터를 갖추고 있어 특정 대상 영역에 대한 정확한 온도 데이터 및 열 분포 캡처가 가능합니다.
이 제품은 모바일 단말기, 계측기, 계측기, 사물인터넷(IoT) 등 다양한 부문에 걸친 통합을 수용하도록 설계되었습니다. 탁월한 소형화 및 초저전력 소비를 제공하는 동시에 다양한 시야각 렌즈 옵션을 지원하여 다양한 응용 분야 시나리오에서 시야각 및 이미징 품질에 대한 다양한 요구 사항을 충족합니다.
주요 특징
- 최고의 SWaP-C 최적화를 갖춘 초소형 모듈- 웨이퍼 레벨 패키지 감지기 + 웨이퍼 레벨 광학 장치 + 미세 전자기 밸브 셔터. 가장 작은 적외선 열 모듈로 최대의 비용 효율성으로 기본적인 열화상 기능을 구현합니다. 컴팩트한 크기, 경량, 낮은 전력 소비로 소형 장치에 통합하는 데 이상적입니다.
- 유연한 광학 옵션, 정확한 온도 측정- 다양한 응용 분야 요구 사항을 충족하기 위해 광각 및 망원을 포함한 다양한 렌즈 옵션을 사용할 수 있습니다. 최대 ±2°C의 정확도로 고정밀 온도 측정; 지역 및 전체 프레임 온도 모니터링을 모두 지원합니다.
- 쉬운 통합, 빠른 개발- 다양한 임베디드 플랫폼과 호환되는 DVP 이미지 인터페이스를 지원합니다. RoHS 2.0 환경 표준을 준수합니다.
제품 사양
| 모델 | TIMO212 |
|---|---|
| 해결 | 256×192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8-14μm |
| 초점 모드 | 초점이 맞지 않음 |
| 렌즈(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 무게(g) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| 크기(mm, FPC 제외) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| 핀 수 | 40핀 |
| 출력 데이터 | 14비트 원시 |
| 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 온도 측정 범위 | -20℃~+550℃(-20℃~+150℃ | +100℃~550℃) |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 작동 온도 | -20℃~+60℃ |
| 습기 | 5%~85% |
| 보관 온도 | -45℃~+85℃ |
| 인증 | RoHS 2.0 / 도달 |
산업용 애플리케이션
TIMO212 적외선 열화상 카메라 모듈은 스마트 보안, AloT, 야간 관찰, 계측기 및 미터, 머신 비전 등에 널리 사용됩니다.
우리의 장점
안정적인 공급
전체 생태계에 걸쳐 안정적이고 신뢰할 수 있는 공급망을 자랑하며 시장 요구에 신속하게 대응할 수 있습니다.
지속적인 혁신
검출기 제조에 대한 전문 지식과 시스템 통합 지원 경험을 바탕으로 성능 요구 사항에 대한 깊은 통찰력을 얻고 지속적으로 설계를 최적화하며 제품 적용 → 기술 피드백 → 제품 업그레이드라는 선순환을 만듭니다.
비용 우위
전체 생산 체인을 관리하고 효율적인 대규모 제조를 활용함으로써 우리는 다양한 응용 분야에 경쟁력 있는 가격을 제공합니다.
자주 묻는 질문
적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선 복사열과 열에너지를 활용하여 물체에 대한 정보를 수집하는 방법입니다. 눈에 보이지 않는 적외선을 대상 표면의 온도 분포와 함께 가시적인 적외선 열화상으로 변환합니다. 서로 다른 물체, 심지어 동일한 물체의 서로 다른 부분도 방사 능력과 적외선 반사 강도가 다릅니다.
적외선 이미징은 어떤 용도로 사용될 수 있나요?
야간 투시경, 수색 및 구조, 비파괴 검사, 전염병 예방, 열화상 측정, 보안 및 모니터링, 소방 등.
열화상 모듈이란?
열화상 모듈은 일반적으로 적외선 감지기, 적외선 렌즈, 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 열화상 장치의 최소 단위입니다.
