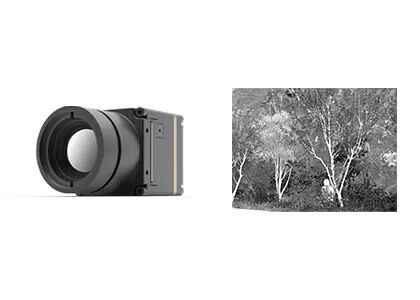

컴팩트 디자인 384x288 17μm COIN417RG3 방사선 기능이 있는 냉각되지 않은 열 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417RG3 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288/17μm | 온도 | -20℃~+550℃ (맞춤형) |
|---|---|---|---|
| NETD | 30mK 이하 | 스펙트럼 범위 | 8~14μm |
| 디지털 프레임 속도 | 25/30/50Hz | 일반적인 전력 소비 | 0.65W |
| 강조하다 | 400x300 소형 열화상 카메라,소형 열화상 카메라 코어 비냉각 |
||
제품 설명
컴팩트 디자인 384x288 17μm COIN417RG3 냉각되지 않은 열 카메라 코어
제품 개요
COIN417RG3 냉각되지 않은 적외선 모듈은 384*288 해상도와 17μm 픽셀 크기의 완전히 최적화된 SWaP-C 웨이퍼 레벨 패키지 (WLP) 적외선 이미지 탐지기를 사용합니다.또한 산업 온도 측정을 위해 -20 °C에서 550 °C까지 측정 범위의 선택적 온도 기능이 있습니다..
웨이퍼 레벨 포장 기술 덕분에 WLP 적외선 탐지기는 제조 프로세스가 단순해지고 통합이 더 쉬워져 대량 생산과 저렴한 비용에 적합합니다.
COIN417RG3 적외선 모듈은 날카롭고 선명한 열 이미지 프레젠테이션, 컴팩트한 크기 및 저렴한 비용으로 특징입니다.다양한 산업 표준 인터페이스와 함께 가볍고 유연한 디자인은 적외선 응용 프로그램에서 인기를 얻습니다..
주요 특징
포괄적 인 특징, 비용 효율적
- 비용 효율적인 냉각되지 않은 IR 검출기를 기반으로 개발
- 이미지 품질을 향상시키기 위해 고급 이미지 처리 알고리즘과 통합
- ±2°C 또는 ±2%까지의 높은 온도 측정 정확성, -20°C ~ 150°C 및 100°C ~ 550°C의 온도 범위를 지원하며, 확장된 범위에 맞게 조정할 수 있습니다.
유연한 확장, 빠른 통합
- 다양한 애플리케이션 요구 사항을 충족시키기 위해 여러 가지 광 렌즈 옵션이 제공됩니다.
- USB2.0/DVP/LVDS/BT를 포함한 여러 출력 모드를 지원합니다.656
- 출력 RAW/YUV 이미지 데이터, 연쇄 포트 제어
제품 사양
| 모델 | 코인417RG3 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 384*288 |
| 픽셀 크기 | 17μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25/30/50Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 억제 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50Pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB20 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 온도 측정 | |
| 작동 온도 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 100°C~+550°C |
| 온도 측정 정확성 | ±2°C / ±2% 이상 |
| 부분 온도 측정 | 온도 측정 영역의 최대, 최소 및 평균 지원 출력 값 |
| SDK | 안드로이드 / 윈도우 / 리눅스; 비디오 스트림 분석 및 회색에서 온도로 변환을 달성 |
| 기계식 | |
| 맨 코어 크기 ((mm) | 25.4*25.4*165 |
| 맨 핵 중량 (g) | 16.6±1 |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 무작위 진동, 5.35gms, 3 축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 3 축, 6 방향 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 아테르믹: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| 보호 수준 | IP67 (앞 렌즈) |
산업용 용도
온도 촬영
보안 및 모니터링
야외
소방 및 구조
AIOT
지능형 하드웨어
ADAS
표준화 된 서비스
- 전체 문서:제품 설명서, 설치 가이드, 선택 참조. 추측 없이 시작하세요.
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가, 매개 변수 검증이 쉬워졌습니다.
- 고급 개발자 도구 킷:SDK, API, 알고리즘, 디버깅 툴을 통해
- 원격 기술 지원:24시간 24시간 지원~단순한 대응과 중요한 문제 해결.
- 보증:오리지널 부품과 엄격한 프로세스 준수 최적의 성능을 회복합니다.
자주 묻는 질문
적외선 열영상술이란 무엇인가요?
적외선 열영화는 적외선 복사 및 열 에너지를 이용하여 물체에 대한 정보를 수집하는 방법이다.그것은 목표 표면의 온도 분포와 가시 적외선 열 이미지를 보이지 않는 적외선 방사선을 변환서로 다른 물체나 같은 물체의 다른 부분도 다른 방사능 능력과 적외선 반사 강도를 가지고 있습니다.
적외선 영상 촬영 은 무엇 을 위해 사용 될 수 있습니까?
- 야간 시력
- 수색 및 구조
- 파괴적이지 않은 시험
- 전염병 예방
- 온도 촬영
- 보안 및 모니터링
- 소방
열영상 모듈이란 무엇인가요?
열영상 모듈은 일반적으로 적외선 탐지기, 적외선 렌즈 및 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 열영상 장치의 최소 단위입니다.
