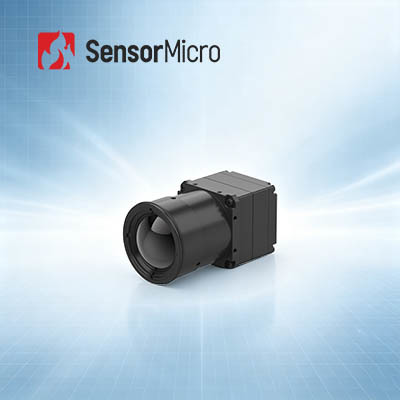

1280x1024 / 12µm 비냉각 LWIR 방사계 적외선 열화상 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212R |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 / 12μm | 프레임 속도 | 30Hz |
|---|---|---|---|
| NETD | ≤40mK/F1.0/25℃ | 스펙트럼 범위 | 8~14μm |
| 일반적인 전력 소비 | 1.0W | 공급 전압 | 4.5~5.5V |
| 강조하다 | 방사 측정 적외선 카메라 모듈,적외선 카메라 모듈 비냉각식 |
||
제품 설명
1280x1024 / 12μm 냉각되지 않은 LWIR 방사선 적외선 열 카메라 모듈
제품 개요
COIN1212R 적외선 카메라 코어는 1280*1024/12μm의 메가픽셀의 냉각되지 않은 적외선 검출기를 갖추고 있으며, 고급 신호 처리 회로와 온도 측정 알고리즘이 통합되어 있습니다.널리 채택 된 일련 통신 프로토콜을 지원하고 다양한 비디오 출력 인터페이스를 제공하며 전체 광 렌즈 옵션을 제공합니다..
온도 차이를 빠르게 감지하고 명확한 열 이미지 및 정확한 온도 데이터를 제공할 수 있습니다.그것은 온도 측정 시스템의 2차 개발을 크게 효율화합니다.이것은 지능형 모니터링, 고급 제조, 프로세스 제어, 과학 연구,그리고 다른 고급 열영상 응용 프로그램.
그것은 예측 유지보수, 금속 석유화학, 기계 비전, 건물 검사, 새로운 에너지, 철도 교통 및 기타 산업과 같은 분야에서 널리 사용됩니다.
주요 특징
- 고화질 영상 촬영, 정확 한 탐지
- 메가 픽셀 고화질 검출기 는 보다 넓은 시선 과 더 큰 영역 에서 적외선 온도 측정 을 가능하게 한다
- 극소 한 온도 변동 을 관찰 할 때, 목표물 의 더 많은 온도 세부 사항 이 분명 히 드러난다
- 완전 한 기능 과 효율성
- 최상급 대형 형식의 냉각되지 않은 적외선 탐지기로 개발되었습니다.
- 이미지 품질을 향상시키기 위해 여러 고급 이미지 처리 알고리즘과 통합
- ±3°C 또는 ±3%까지의 온도 측정 정확성, -20°C ~ 150°C 및 0 ~ 550°C 범위를 지원하며, 커스터마이징 가능한 확장
- 여러 구성, 빠른 통합
- DVP와 BT를 포함한 다양한 이미지 출력 모드를 지원합니다.1120
- 일련 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인1212R |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280*1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤40mK/F1.0/25°C |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422/TMP |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 억제 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판 | USB30 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 온도 측정 | |
| 작동 온도 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확성 | ±2°C / ±2% 이상 |
| 부분 온도 측정 | 온도 측정 영역의 최대, 최소 및 평균 지원 출력 값 |
| SDK | 안드로이드 / 윈도우 / 리눅스; 비디오 스트림 분석 및 회색에서 온도로 변환을 달성 |
| 기계식 | |
| 맨 코어 크기 ((mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| 맨 핵 중량 (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 3 축, 6 방향 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 아테르마: 14mm/19mm/24mm |
| 보호 수준 | IP67 (앞 렌즈) |
산업용 용도
- 전기 전력 검사
- 기계 비전
- 건물 HVAC 보안 및 모니터링
- 야외
- 소방 및 구조
- 법 집행 및 구조
제품 이점
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
적외선 열영상술이란 무엇인가요?
적외선 열영화는 적외선 방사선과 열 에너지를 이용하여 물체에 대한 정보를 수집하는 방법이다.물체와 배경 환경 사이의 방사선 차이와 물체의 각 부분의 방사선 차이에 따라, 적외선 열 이미지는 현장의 각 부분의 방사선 변동을 보여줄 수 있습니다. 따라서 현장의 특성을 보여줍니다.
적외선 열영상술의 장점은 무엇일까요?
- 어둠 속을 뚫고 봐
- 위장된 식별
- 장거리 탐지
- 열 분포 감지
- 접촉 없는 온도 측정
- 직업에 대한 인식
적외선 열영상술의 응용 분야는 무엇입니까?
온도 측정 및 모든 날씨 영상 촬영은 적외선 열 영상 기술의 두 가지 기본 기능입니다. 이 두 기술에 기반하여 개발 된 제품은 전기 에너지,보안 및 모니터링, 산업 제조, 과학 연구, 의료 및 기타 전통적인 분야.
